PT2262/PT2272 无线模块工作原理

PT2262/2272 是台湾普城公司生产的一种 CMOS 工艺制造的低功耗低价

位通用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之

一。PT2262/2272 最多可有 12 位(A0-A11)三态(悬空,接高电平,接低电平)地

址设定管脚,任意组合可提供 531441 个地址码。PT2262 最多可有 6 位(D0-

D5)数据端管脚,设定的地址码和数据码从 17 脚（Dout）串行输出，可用于无

线遥控发射电路。

PT2262 和 PT2272 的引脚排列见图 2。对于编码器 PT2262，A0～A5

共 6 根线为地址线，而 A6～A11 共 6 根线可以作为地址线，也可以作为数据

线，这要取决于所配合使用的解码器。若解码器没有数据线，则 A6～A11 作

为地址线使用，这种情况下，A0～A11 共 12 根地址线，每线都可以设置成

“1”、“O”、“开路”三种状态之一，因此共有编码数 3

＝531441 种；但若配对

使用的解码器的 A6～A11 是数据线，例如 PT2272，那么这时 PT2262 的 A6

～A11 也作为数据线用，并只可设置为“1”和“0”两种状态之一，而地址线只剩

下 A0～A5 共 6 根，编码数降为 3

=729 种。

图 2 PT2262、PT2272 引脚排列图

该编解码器的编码信号格式是：用 2 个周期的占空比为 1:3(即高电平宽度

为 1，低电平宽度为 2，周期为 3)的波形来表示 1 个“0”，用 2 个周期的占空比

为 2:3(即高电平宽度为 2，低电平宽度为 1，周期为 3)的波形来表示 1 个

“1”，用 1 个周期的占空比为 1:3 的波形紧跟着 1 个周期的占空比为 2:3 的波形

来表示“开路”。地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示

“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的

“悬空”。

编码芯片 PT2262 发出的编码信号由地址码、数据码、同步码组成一个完

整的码字。解码芯片 PT2272 接收到信号后，其地址码经过两次比较核对后，

VT 脚才输出高电平，与此同时相应的数据脚也输出高电平。PT2262 每次发射

时至少发射 4 组字码，因为无线发射的特点，第一组字码非常容易受零电平干

扰，往往会产生误码，所以 2272 只有在连续两次检测到相同的地址码加数据

码才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动 VT 端同步为高

电平。当发射机没有按键按下时，PT2262 不接通电源，其 17 脚为低电平，

所以 315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，

其第 17 脚输出经调制的串行数据信号，当 17 脚为高电平期间 315MHz 的高

频发射电路起振并发射等幅高频信号，当 17 脚为低平期间 315MHz 的高频发

射电路停止振荡，所以高频发射电路完全收控于 PT2262 的 17 脚输出的数字

信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为 100％的调

幅。

PT2272 解码芯片有不同的后缀，表示不同的功能，有 L4/M4/L6/M6 之

分，其中 L 表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，

直到下次遥控数据发生变化时改变。M 表示非锁存输出，数据脚输出的电平是

瞬时的而且和发射端是否发射相对应，可以用于类似点动的控制。后缀的 6 和

4 表示有几路并行的控制通道，当采用 4 路并行数据时（PT2272-M4），对应

的地址编码应该是 8 位，如果采用 6 路的并行数据时(PT2272-M6)，对应的地

址编码应该是 6 位。

%%%%PT2262 和 PT2272 除地址编码必须完全一致外，振荡电阻还必须匹配，一

般要求译码器振荡频率要高于编码器振荡频率的 2.5～8 倍，否则接收距离会

变近甚至无法接收，随着技术的发展市场上出现一批兼容芯片，在实际使用中

只要对振荡电阻稍做改动就能配套使用。在具体的应用中，外接振荡电阻可根

据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧

的时间越长。市场上大部分产品都是用 2262/1.2M＝2272/200K 组合的，少

量产品用 2262/4.7M＝2272/820K。

PT2262 编码电路与 PT2272 解码电路一般配对使用，PT2262 的特点是

在其内部已经把编码信号调制在了一个较高的载频上。要把遥控编码信息用无

线方式(红外线或无线电等)传送出去，必须有载体(载波)，把编码信息“装载”在

载体上(调制在载波上)才能传送出去，因此需要一个振荡电路和一个调制电路。

PT2262 编码器内部，已包含了这些电路，从 DOUT 端送出的是调制好了的约

38kHz 的高频已调波，因此使用起来非常方便，适用于红外线和超声波遥控电

路。

名称管脚说明

D0-D5

7-8、10-

数据输入端，有一个为“1”即有编码发出，内部下拉

Vcc 18

电源正端（＋）

Vss 9

电源负端（－）

TE 14

编码启动端，用于多数据的编码发射，低电平有效

OSC1 16

振荡电阻输入端，与 OSC2 所接电阻决定振荡频率

OSC2 15

振荡电阻振荡器输出端

Dout 17

编码输出端（正常时为低电平）

表 1：编码电路 PT2262 管脚功能表

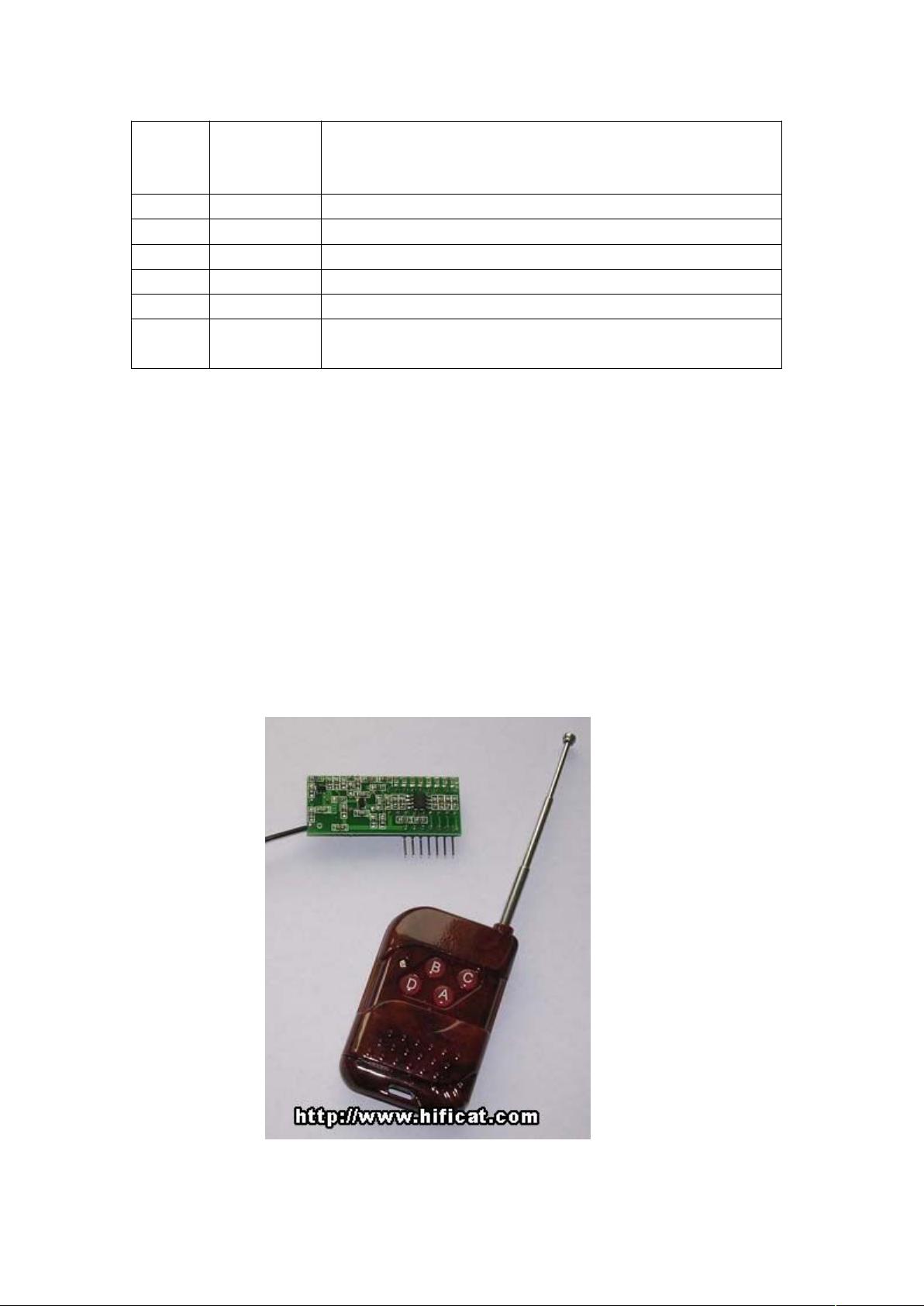

名称管脚说明

A0-

A11

1-8、10-13

地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬

空),必须与 2262 一致,否则不解码

D0-D5

7-8、10- 地址或数据管脚,当做为数据管脚时,只有在地址码与
