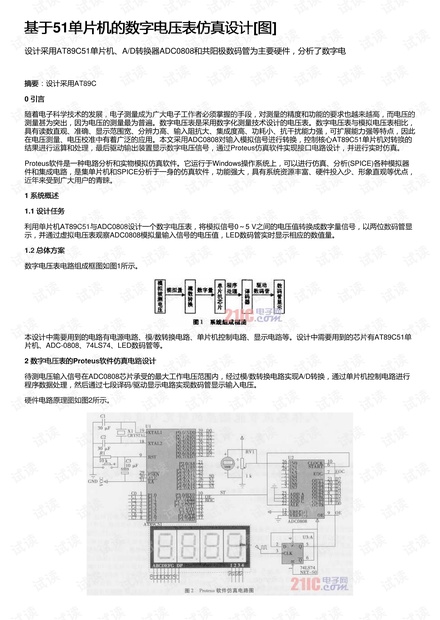

基于基于51单片机的数字电压表仿真设计单片机的数字电压表仿真设计[图图]
设计采用AT89C51单片机、A/D转换器ADC0808和共阳极数码管为主要硬件，分析了数字电
摘要摘要：设计采用AT89C
0 引言引言
随着电子科学技术的发展，电子测量成为广大电子工作者必须掌握的手段，对测量的精度和功能的要求也越来越高，而电压的
测量甚为突出，因为电压的测量最为普遍。数字电压表是采用数字化测量技术设计的电压表。数字电压表与模拟电压表相比，
具有读数直观、准确、显示范围宽、分辨力高、输入阻抗大、集成度高、功耗小、抗干扰能力强，可扩展能力强等特点，因此
在电压测量、电压校准中有着广泛的应用。本文采用ADC0808对输入模拟信号进行转换，控制核心AT89C51单片机对转换的
结果进行运算和处理，最后驱动输出装置显示数字电压信号，通过Proteus仿真软件实现接口电路设计，并进行实时仿真。
Proteus软件是一种电路分析和实物模拟仿真软件。它运行于Windows操作系统上，可以进行仿真、分析(SPICE)各种模拟器
件和集成电路，是集单片机和SPICE分析于一身的仿真软件，功能强大，具有系统资源丰富、硬件投入少、形象直观等优点，
近年来受到广大用户的青睐。
1 系统概述系统概述
1.1 设计任务设计任务
利用单片机AT89C51与ADC0808设计一个数字电压表，将模拟信号0～5 V之间的电压值转换成数字量信号，以两位数码管显
示，并通过虚拟电压表观察ADC0808模拟量输入信号的电压值，LED数码管实时显示相应的数值量。
1.2 总体方案总体方案
数字电压表电路组成框图如图1所示。
本设计中需要用到的电路有电源电路、模/数转换电路、单片机控制电路、显示电路等。设计中需要用到的芯片有AT89C51单
片机、ADC-0808、74LS74、LED数码管等。
2 数字电压表的数字电压表的Proteus软件仿真电路设计软件仿真电路设计
待测电压输入信号在ADC0808芯片承受的最大工作电压范围内，经过模/数转换电路实现A/D转换，通过单片机控制电路进行
程序数据处理，然后通过七段译码/驱动显示电路实现数码管显示输入电压。

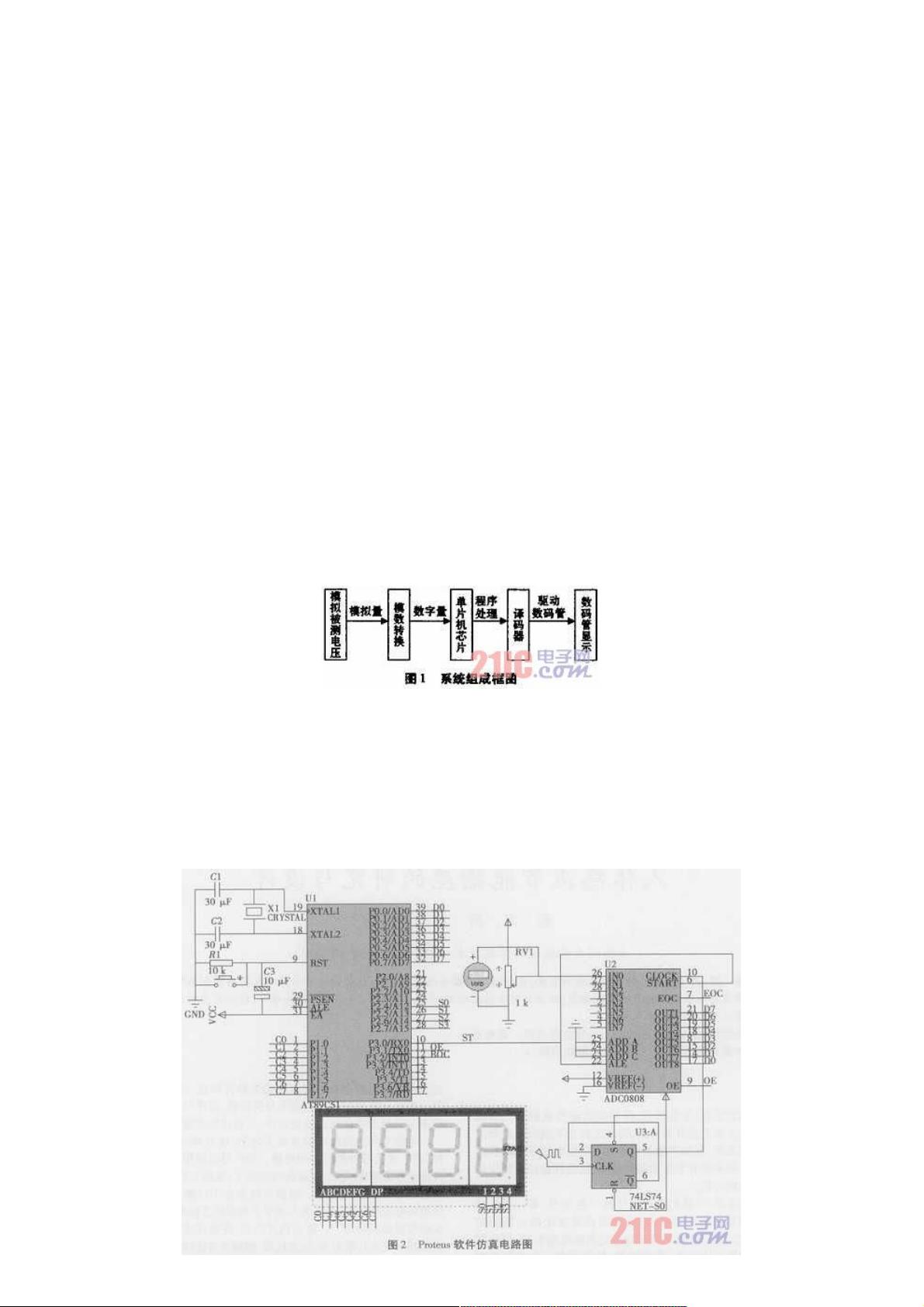

硬件电路原理图如图2所示。
