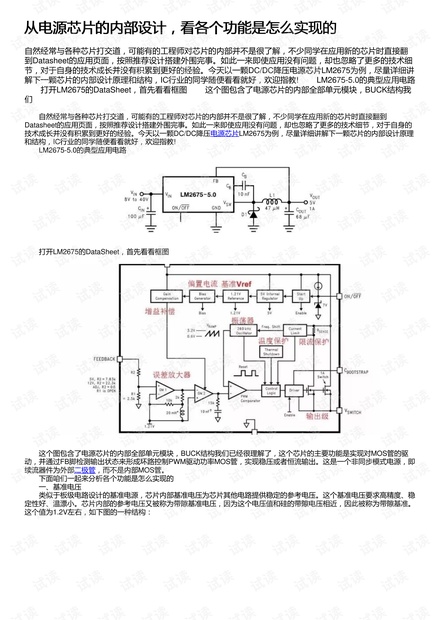

自然经常与各种芯片打交道，可能有的工程师对芯片的内部并不是很了解，不少同学在应用新的芯片时直接翻到
Datasheet的应用页面，按照推荐设计搭建外围完事。如此一来即使应用没有问题，却也忽略了更多的技术细节，对于自身的
技术成长并没有积累到更好的经验。今天以一颗DC/DC降压电源芯片LM2675为例，尽量详细讲解下一颗芯片的内部设计原理
和结构，IC行业的同学随便看看就好，欢迎指教!
LM2675-5.0的典型应用电路
打开LM2675的DataSheet，首先看看框图
这个图包含了电源芯片的内部全部单元模块，BUCK结构我们已经很理解了，这个芯片的主要功能是实现对MOS管的驱
动，并通过FB脚检测输出状态来形成环路控制PWM驱动功率MOS管，实现稳压或者恒流输出。这是一个非同步模式电源，即
续流器件为外部二极管，而不是内部MOS管。
下面咱们一起来分析各个功能是怎么实现的
一、基准电压
类似于板级电路设计的基准电源，芯片内部基准电压为芯片其他电路提供稳定的参考电压。这个基准电压要求高精度、稳
定性好、温漂小。芯片内部的参考电压又被称为带隙基准电压，因为这个电压值和硅的带隙电压相近，因此被称为带隙基准。
这个值为1.2V左右，如下图的一种结构：
