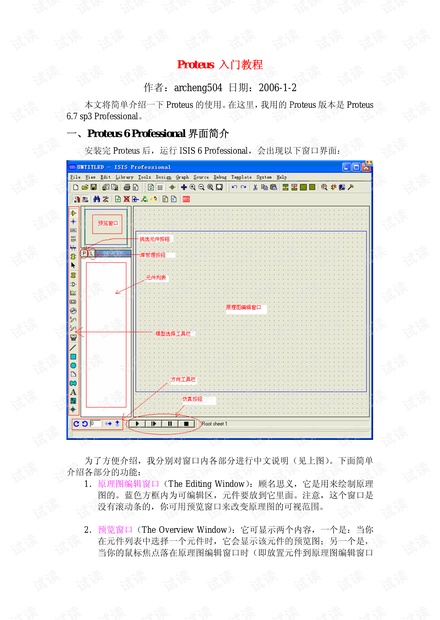

Proteus 入门教程

作者：archeng504 日期：2006-1-2

本文将简单介绍一下 Proteus 的使用。在这里，我用的 Proteus 版本是 Proteus

6.7 sp3 Professional。

一、Proteus 6 Professional 界面简介

安装完 Proteus 后，运行 ISIS 6 Professional，会出现以下窗口界面：

为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。下面简单

介绍各部分的功能：

1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理

图的。蓝色方框内为可编辑区，元件要放到它里面。注意，这个窗口是

没有滚动条的，你可用预览窗口来改变原理图的可视范围。

2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你

在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，

当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口

后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，

并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口

中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位

置，从而改变原理图的可视范围。

3．模型选择工具栏（Mode Selector Toolbar）：

主要模型（Main Modes）：

1* 选择元件（components）（默认选择的）

2* 放置连接点

3* 放置标签（用总线时会用到）

4* 放置文本

5* 用于绘制总线

6* 用于放置子电路

7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）

配件（Gadgets）：

1* 终端接口（terminals）：有 VCC、地、输出、输入等接口

2* 器件引脚：用于绘制各种引脚

3* 仿真图表（graph）：用于各种分析，如 Noise Analysis

4* 录音机

5* 信号发生器（generators）

6* 电压探针：使用仿真图表时要用到

7* 电流探针：使用仿真图表时要用到

8* 虚拟仪表：有示波器等

2D 图形（2D Graphics）：

1* 画各种直线

2* 画各种方框

3* 画各种圆

4* 画各种圆弧

5* 画各种多边形

6* 画各种文本

7* 画符号

8* 画原点等

4．元件列表（The Object Selector）：

用于挑选元件（components）、终端接口（terminals）、信号发生器

（ generators ）、仿真图表（graph）等。举例，当你选择“元件

（components）”，单击“P”按钮会打开挑选元件对话框，选择了一个元

件后（单击了“OK”后），该元件会在元件列表中显示，以后要用到该

元件时，只需在元件列表中选择即可。

5．方向工具栏（Orientation Toolbar）：

旋转：旋转角度只能是 90 的整数倍。

翻转：完成水平翻转和垂直翻转。

使用方法：先右键单击元件，再点击（左击）相应的旋转图标。

6．仿真工具栏

仿真控制按钮

1* 运行

2* 单步运行

3* 暂停

4* 停止

二、操作简介

1、绘制原理图：绘制原理图要在原理图编辑窗口中的蓝色方框内完成。原理图

编辑窗口的操作是不同于常用的 WINDOWS 应用程序的，正确的操作是：用左

键放置元件；右键选择元件；双击右键删除元件；右键拖选多个元件；先右键后

左键编辑元件属性；先右键后左键拖动元件；连线用左键，删除用右键；改连接

线：先右击连线，再左键拖动；中键放缩原理图。具体操作见下面例子。

2、定制自己的元件：有三个个实现途径，一是用 PROTEUS VSM SDK 开发仿真

模型，并制作元件；另一个是在已有的元件基础上进行改造，比如把元件改为

bus 接口的；还有一个是利用已制作好（别人的）的元件，我们可以到网上下载

一些新元件并把它们添加到自己的元件库里面。由于我没有 PROTEUS VSM

SDK，所以我只介绍后两个。

3、Sub-Circuits 应用：用一个子电路可以把部分电路封装起来，这样可以节省原

理图窗口的空间。

三、实例

（一）、AV R 单片机的仿真实例

本例是实现 AV R 驱动 LCD1602，并用示波器监测数据线。

开始前先要准备好仿真文件，就是用编译器编译连接产生的调试或下载文

件，不同编译器产生的文件格式是不同的，如 ICC 是 COF、IAR 是 D90，GCC

是 COF、ELF。Proteus 6.7sp3 支持的有 COF、D90、HEX 等，ELF 暂不支持。

本例用的是：lcd_C.hex。

开始了！！！！！

运行 Proteus 6 Professional（ISIS6 Professional）

出现下面窗口：

1、添加元件到元件列表中：本例要用到的元件有：ATMEGA16、LM016L

（LCD1602）、“地“、示波器。

单击“P”按钮，出现挑选元件对话框

在对话框的 KEYWORDS 中输入 ATME GA16 ，得到以下结果：

单击 OK，关闭对话框，这时元件列表中列出 ATM EGA1 6，同样找出 LM016L。

最终结果：
