FANUC_PMC的操作

系统维修实习教材

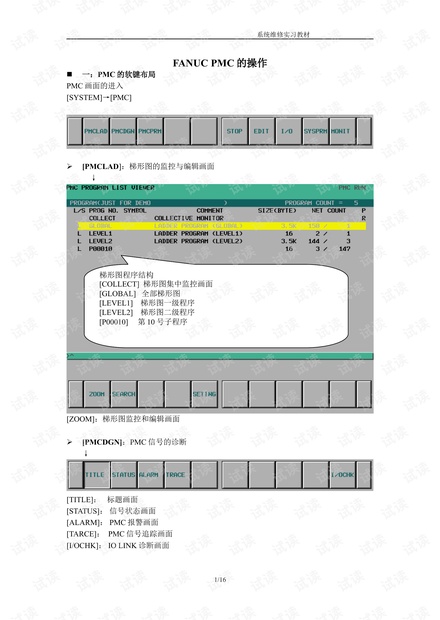

FANUC PMC 的操作

 一：PMC 的软键布局

PMC 画面的进入

[SYSTEM]→[PMC]

 [PMCLAD]：梯形图的监控与编辑画面

↓

[ZOOM]：梯形图监控和编辑画面

[I/OCHK]： IO LINK 诊断画面

1/16

梯形图程序结构

[COLLECT] 梯形图集中监控画面

[GLOBAL] 全部梯形图

[LEVEL1] 梯形图一级程序

[LEVEL2] 梯形图二级程序

[P00010] 第 10 号子程序

系统维修实习教材

 [PMCPRM]：PMC 参数

↓

[SETING]： 参数设定画面

 [EDIT]：PMC 编辑画面（进入编辑画面时需停止 PMC）

↓

[TITLE]： 标题的编辑

[SYMBOL]： 信号注释的编辑

[MESAGE]： 外部信息的编辑

[MODULE]： IO 模块的设定

[CROSS]： 交叉点的设定

[CLEAR]： PMC 的删除

↓

[CLRTTL]： 删除标题

[CLRSYM]： 删除系统参数

2/16

计数器数据类型=二进制/BCD 码

系统维修实习教材

可以通过 RS-232C 以及 HIGH SPEED I/F（快速以太网口）和 F-LADDER III 软件进行在线

监控和编辑，在线的同时在系统画面上对梯形图的监控变成无效。

 二：对 PMC 画面进行相关的参数设定

以上所显示的 PMC 的全部画面可能因为参数的设定原因而显示不全，在维修过程中可

能需要我们对相关参数进行设定，以保证可以对 PMC 进行相关的维修操作。

操作：

[PMC]→[PMCPRM]→[SETING]

编程器有效的权限

3/16

系统维修实习教材

当 PROGRAMMER ENABLE=0 时

 EDIT ENABLE（K901.6）编辑允许

如果当编程器无效时，可以通过打开编辑有效，进行一定权限的开放。

 WRITE TO FROM（EDIT）(K902.0) 写入 FROM 有效

对于 PMC 的编辑和修改后，在按退出键的同时是否提示“WRITE TO FROM”。

 RAM WRITE ENABLE（K900.4）FORCE（强制）有效

信号强制
