摘要：射频功率放大器要输出一定的功率给负载，利用负载牵引技术可以弹性地找到所需 功率的负载点。这里
描述了基于负载牵引技术的5.2-GHz WLAN 的功率放大器的设计方法， 采用CMOS 工艺设计了放大电路，接着
对该放大电路进行负载牵引，在此基础上设计输入 输出匹配网络，最后使用ADS 软件进行整体仿真，得到了满
足系统指标要求的功率放大器。 功率放大器处于通信系统中信号发射机的最末端，用来放大信号，与小信
号放大器不同， 它要输出一定的功率给负载。效率是功率放大器的一个基本指标，就非恒包络调制方式而言，
包络中携带有用信息，因此又需要功率放大器具有一定的线性度。射频功率放大器工作在大 信号
摘要：射频功率放大器要输出一定的功率给负载，利用负载牵引技术可以弹性地找到所需 功率的负载点。这里描述了基
于负载牵引技术的5.2-GHz WLAN 的功率放大器的设计方法， 采用CMOS 工艺设计了放大电路，接着对该放大电路进行负载
牵引，在此基础上设计输入 输出匹配网络，最后使用ADS 软件进行整体仿真，得到了满足系统指标要求的功率放大器。
功率放大器处于通信系统中信号发射机的最末端，用来放大信号，与小信号放大器不同， 它要输出一定的功率给负载。
效率是功率放大器的一个基本指标，就非恒包络调制方式而言， 包络中携带有用信息，因此又需要功率放大器具有一定的线
性度。射频功率放大器工作在大 信号状态时，会由于晶体管的非线性而表现出较强的非线性特性[1]，从而使得信号失真，所
以小信号放大器的设计方法并不适合射频功率放大器的设计。小信号分析法的发展主要是基 于线性控制理论，线性控制理论
发展了一系列行之有效的设计理论，这就使得小信号放大器 的设计变得简单可靠。而大信号，则是非线性控制要关注的问
题，但非线性控制理论中数理 运算十分复杂，没有线性控制理论那样简单直观。
利用负载牵引技术，可以在没有大信号S 参数的情况下，不断变化负载阻抗，找到射频 功率放大器输出功率最大（或效
率最高）时的那个负载阻抗，即所谓的最佳阻抗。文中描述 了5.2-GHz WLAN 的射频功放的设计方法，借助高频电路设计辅
助软件ADS 进行负载牵引， 然后设计输出匹配网络，接着设计输入匹配网络，在此基础上进行优化。最后给出了增益、 输出
功率、附加效率等参数。
1 放大电路的设计

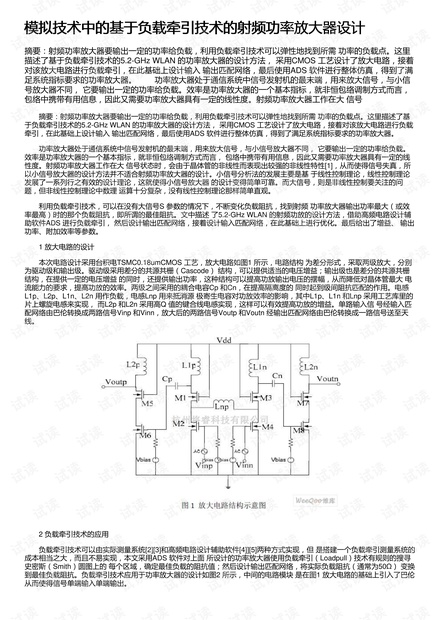

本次电路设计采用台积电TSMC0.18umCMOS 工艺，放大电路如图1 所示，电路结构 为差分形式，采取两级放大，分别
为驱动级和输出级。驱动级采用差分的共源共栅（Cascode） 结构，可以提供适当的电压增益；输出级也是差分的共源共栅
结构，在提供一定的电压增益 的同时，还提供输出功率，这种结构可以提高功放输出电压的摆幅，从而降低对晶体管最大 电
流能力的要求，提高功放的效率。两级之间采用的耦合电容Cp 和Cn，在提高隔离度的 同时起到级间阻抗匹配的作用。电感
L1p、L2p、L1n、L2n 用作负载，电感Lnp 用来抵消源 极寄生电容对功放效率的影响，其中L1p、L1n 和Lnp 采用工艺库里的
片上螺旋电感来实现， 而L2p 和L2n 采用高Q 值的键合线电感实现，这样可以有效提高功放的增益。单路输入信 号经输入匹
配网络由巴伦转换成两路信号Vinp 和Vinn，放大后的两路信号Voutp 和Voutn 经输出匹配网络由巴伦转换成一路信号送至天
线。
2 负载牵引技术的应用
负载牵引技术可以由实际测量系统[2][3]和高频电路设计辅助软件[4]][5]两种方式实现，但 是搭建一个负载牵引测量系统的
成本相当之大，而且不易实现，本文采用ADS 软件对上面 所设计的功率放大器使用负载牵引（Loadpull）技术有规则的搜寻
史密斯（Smith）圆图上的 每个区域，确定最佳负载的阻抗值；然后设计输出匹配网络，将实际负载阻抗（通常为50Ω） 变换
到最佳负载阻抗。负载牵引技术应用于功率放大器的设计如图2 所示，中间的电路模块 是在图1 放大电路的基础上引入了巴伦
从而使得信号单端输入单端输出。
