元器件应用中的π形阻抗匹配电路
694 浏览量
更新于2023-05-24
评论 1
收藏 426KB PDF 举报
图1是大家所熟知的作为高频阻抗匹配电路的π形匹配电路。通过改变可变电容C1和C2的容量比,能够从RS<RL到RS>RL进行自由匹配。另外,由于具有低通滤波器的构成,还具有除去高频波的能力。 图1 π形阻抗匹配电路的构成 举一个例子,如果要求fo=5MHz、RS=50Ω、RL=1kΩ时的各个常数,则 照片1是L=7μH、C1=750pF、C2=170pF时的输入阻抗-频率特性。该特性在负载短路时和断开时有很大的不同。这和先前阐述的π形滤波器相同,断开时表示串联共振现象,阻抗下降到1Ω左右。 照片1 π形阻抗匹配电路…由负载电阻RL的变化而引起的输人阻抗的变化(fo=5
资源详情
资源评论
资源推荐

元器件应用中的元器件应用中的π形阻抗匹配电路形阻抗匹配电路
图1是大家所熟知的作为高频阻抗匹配电路的π形匹配电路。通过改变可变电容C1和C2的容量比,能够从RS<
RL到RS>RL进行自由匹配。另外,由于具有低通滤波器的构成,还具有除去高频波的能力。 图1 π形阻抗
匹配电路的构成 举一个例子,如果要求fo=5MHz、RS=50Ω、RL=1kΩ时的各个常数,则 照片1是L=
7μH、C1=750pF、C2=170pF时的输入阻抗-频率特性。该特性在负载短路时和断开时有很大的不同。这和先
前阐述的π形滤波器相同,断开时表示串联共振现象,阻抗下降到1Ω左右。 照片1 π形阻抗匹配电路…由负
载电阻RL的变化而引起的输人阻抗的变化(fo=5

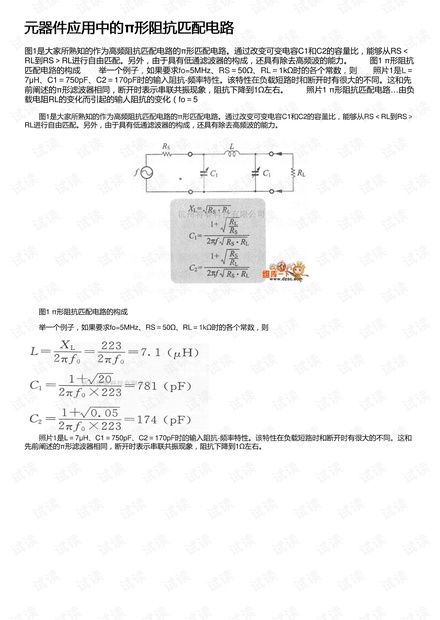

图1是大家所熟知的作为高频阻抗匹配电路的π形匹配电路。通过改变可变电容C1和C2的容量比,能够从RS<RL到RS>
RL进行自由匹配。另外,由于具有低通滤波器的构成,还具有除去高频波的能力。
图1 π形阻抗匹配电路的构成
举一个例子,如果要求fo=5MHz、RS=50Ω、RL=1kΩ时的各个常数,则
照片1是L=7μH、C1=750pF、C2=170pF时的输入阻抗-频率特性。该特性在负载短路时和断开时有很大的不同。这和
先前阐述的π形滤波器相同,断开时表示串联共振现象,阻抗下降到1Ω左右。
