组态王与西门子S7-200之间以太网通讯.doc

技术文档

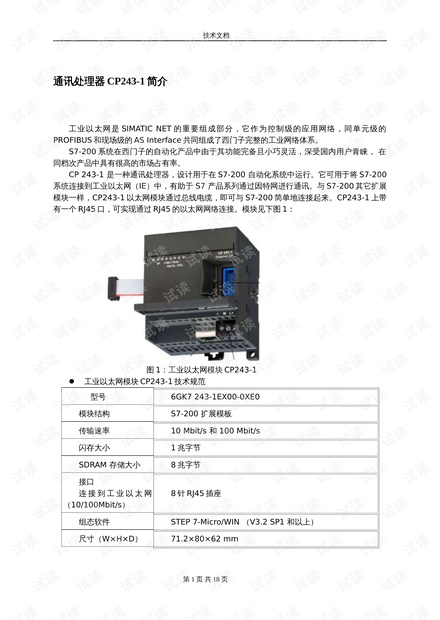

通讯处理器 CP243-1 简介

工业以太网是 SIMATIC NET 的重要组成部分，它作为控制级的应用网络，同单元级的

PROFIBUS 和现场级的 AS Interface 共同组成了西门子完整的工业网络体系。

S7-200 系统在西门子的自动化产品中由于其功能完备且小巧灵活，深受国内用户青睐， 在

同档次产品中具有很高的市场占有率。

CP 243-1 是一种通讯处理器，设计用于在 S7-200 自动化系统中运行。它可用于将 S7-200

系统连接到工业以太网（IE）中，有助于 S7 产品系列通过因特网进行通讯。与 S7-200 其它扩展

6GK7 243-1EX00-0XE0

模块结构 S7-200 扩展模板

传输速率 10 Mbit/s 和 100 Mbit/s

闪存大小 1 兆字节

SDRAM 存储大小 8 兆字节

接口

连 接 到 工 业 以 太 网

（10/100Mbit/s）

8 针 RJ45 插座

组态软件 STEP 7-Micro/WIN （V3.2 SP1 和以上）

尺寸（W×H×D）

技术文档

电流消耗

从 S7-200 总线供电：55mA

外部 DC24V 供电：60mA

模块最大连接数量

最多 8 个 S7 连接（XPUT/XGET 和 READ/WRITE）+ 1

允许环境条件：

• 工作温度

• 运输/储存温度

• 相对湿度，最大

水平安装，0℃ 到 +55℃

垂直安装，0℃ 到 +45℃

-40℃～+70℃

95%，+25℃ 时

标准

CE 标记 UL 508 或 cULus

CSA C22.2，Number 142 或 cULus

FM 3611

EN 50081-2 / EN 61000-6-4

EN 60529

EN 61000-6-2

EN 61131-2

启动时间或复位后的

重新启动时间

通讯是基于 TCP/IP 协议的，可以作为通讯的客户端或服务器，从而使 S7-200 CPU 可以通

过以太网和其它 S7 控制系统或 PC 之间进行通讯。

可以建立八个连接。

技术文档

网络连接

图 2： S7-200 的以太网连接

1. 传输介质：

子工业网络中通常使用的物理传输介质是屏蔽双绞线（TP、TP Cord、TP 软线）、工业屏蔽

双绞线（ITP）以及光纤。RJ45 电缆有两种连接方式：交叉连接与直通连接。交叉连接用于网

卡之间或集线器之间的直接连接；直通连接用于网卡与集线器之间或网卡与交换机之间的连

技术文档

图 4.TP 标准电缆的应用拓扑图

FC TP 托缆

B max 90m

编号 颜色 编号 颜色

1 1

3 2

2 3

6 4

C. 连 接 电 缆 ， 如 TP
