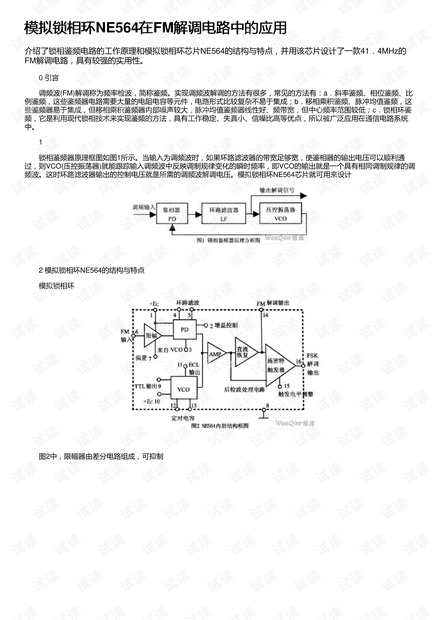

模拟锁相环模拟锁相环NE564在在FM解调电路中的应用解调电路中的应用
介绍了锁相鉴频电路的工作原理和模拟锁相环芯片NE564的结构与特点，并用该芯片设计了一款41．4MHz的
FM解调电路，具有较强的实用性。
0 引言
调频波(FM)解调称为频率检波，简称鉴频。实现调频波解调的方法有很多，常见的方法有：a．斜率鉴频、相位鉴频、比
例鉴频，这些鉴频器电路需要大量的电阻电容等元件，电路形式比较复杂不易于集成；b．移相乘积鉴频、脉冲均值鉴频，这
些鉴频器易于集成，但移相乘积鉴频器内部噪声较大，脉冲均值鉴频器线性好、频带宽，但中心频率范围较低；c．锁相环鉴
频，它是利用现代锁相技术来实现鉴频的方法，具有工作稳定、失真小、信噪比高等优点，所以被广泛应用在通信电路系统
中。
1

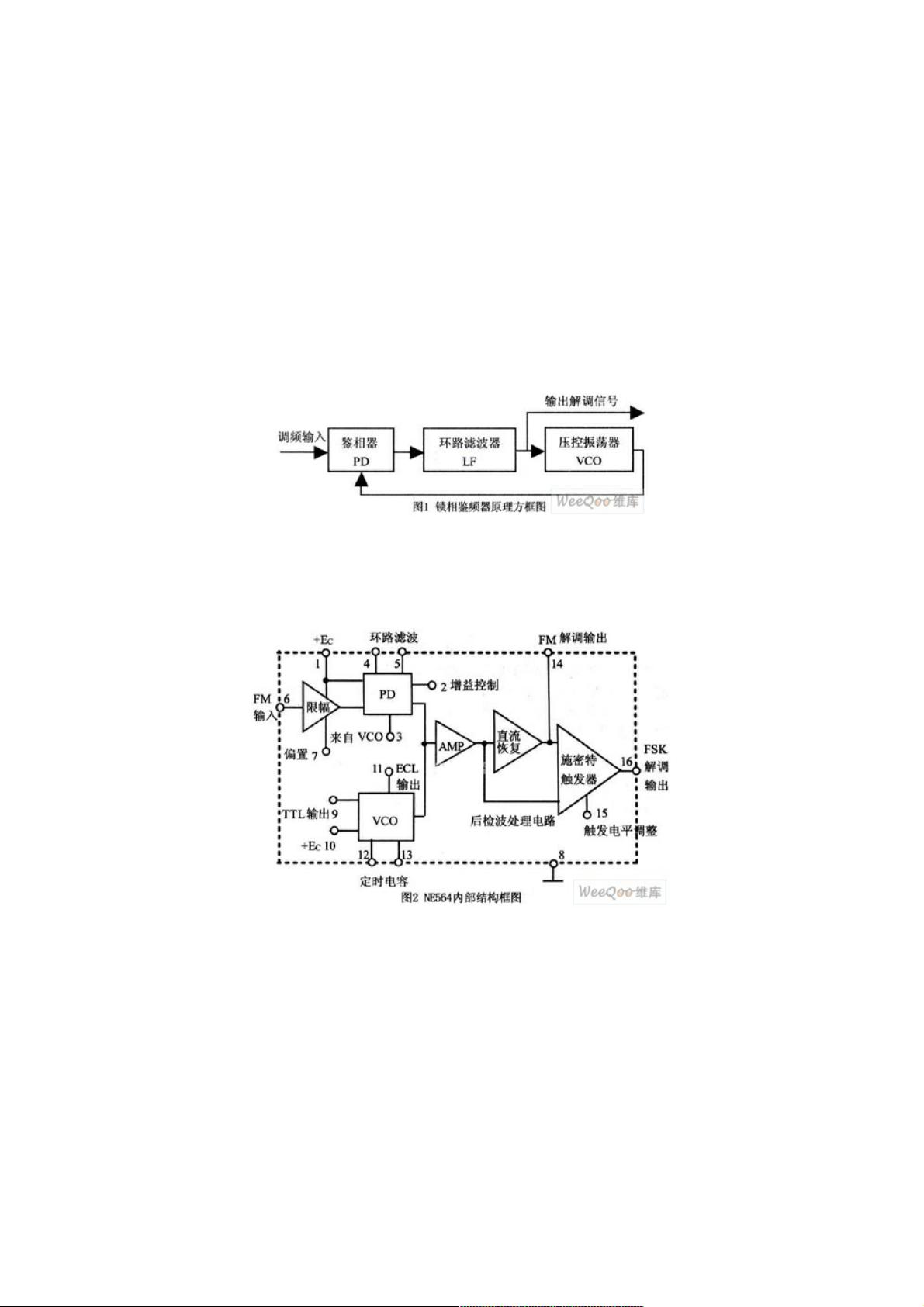

锁相鉴频器原理框图如图1所示。当输入为调频波时，如果环路滤波器的带宽足够宽，使鉴相器的输出电压可以顺利通
过，则VCO(压控振荡器)就能跟踪输入调频波中反映调制规律变化的瞬时频率，即VCO的输出就是一个具有相同调制规律的调
频波。这时环路滤波器输出的控制电压就是所需的调频波解调电压。模拟锁相环NE564芯片就可用来设计
2 模拟锁相环NE564的结构与特点
模拟锁相环
图2中，限幅器由差分电路组成，可抑制
