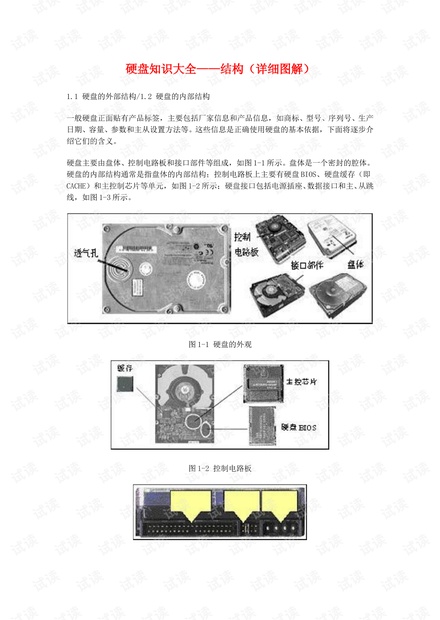

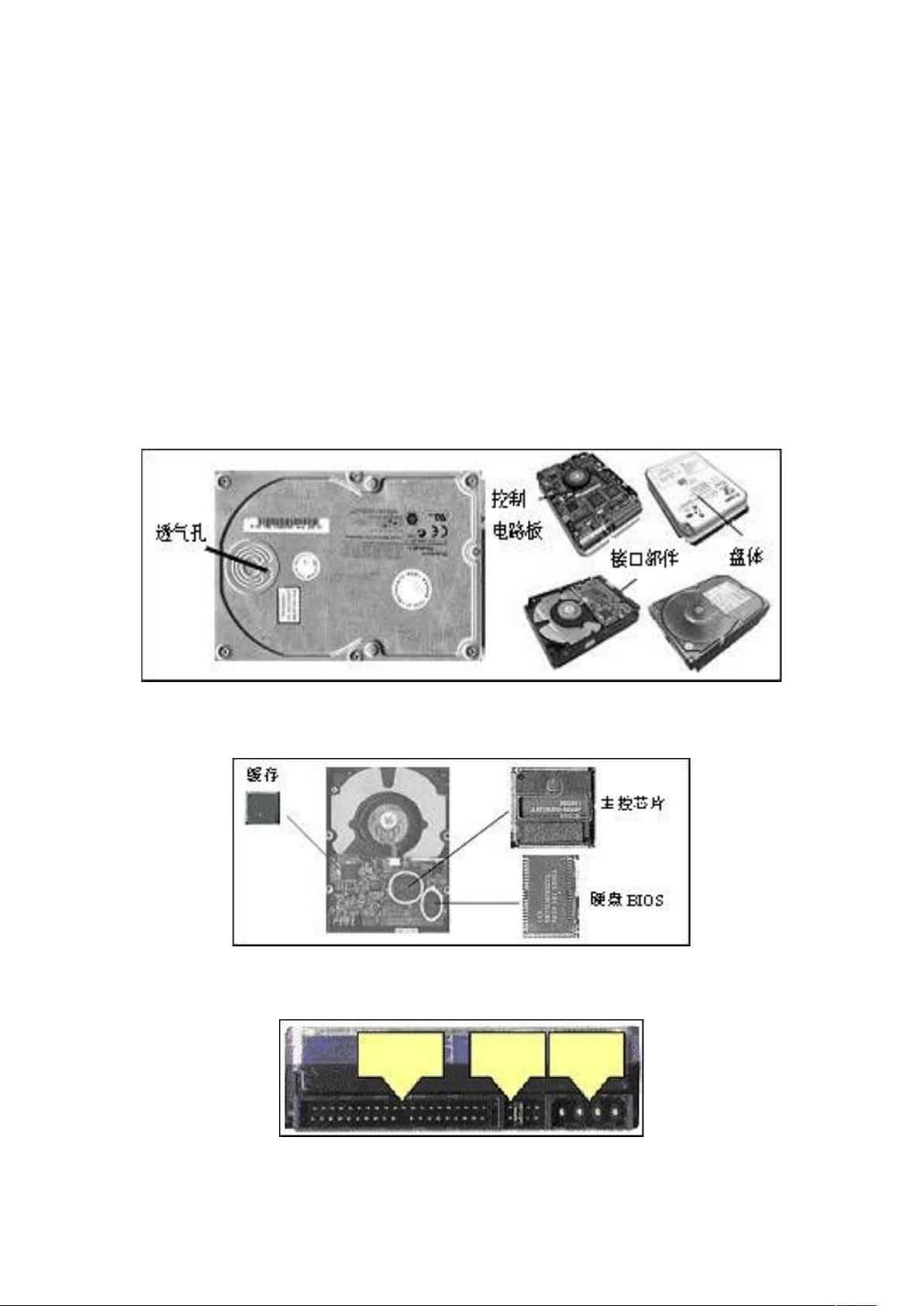

图 1-3 硬盘接口
电源插座连接电源，为硬盘工作提供电力保证。数据接口是硬盘与主板、内存之间进行数
据交换的通道，使用一根 40 针 40 线（早期）或 40 针 80 线（当前）的 IDE 接口电缆进
行连接。新增加的 40 线是信号屏蔽线，用于屏蔽高速高频数据传输过程中的串扰。中间
的主、从盘跳线插座，用以设置主、从硬盘，即设置硬盘驱动器的访问顺序。其设置方法
一般标注在盘体外的标签上，也有一些标注在接口处，早期的硬盘还可能印在电路板上。
此外，在硬盘表面有一个透气孔（见图 1-1），它的作用是使硬盘内部气压与外部大气压
保持一致。由于盘体是密封的，所以，这个透气孔不直接和内部相通，而是经由一个高效
过滤器和盘体相通，用以保证盘体内部的洁净无尘，使用中注意不要将它盖住。

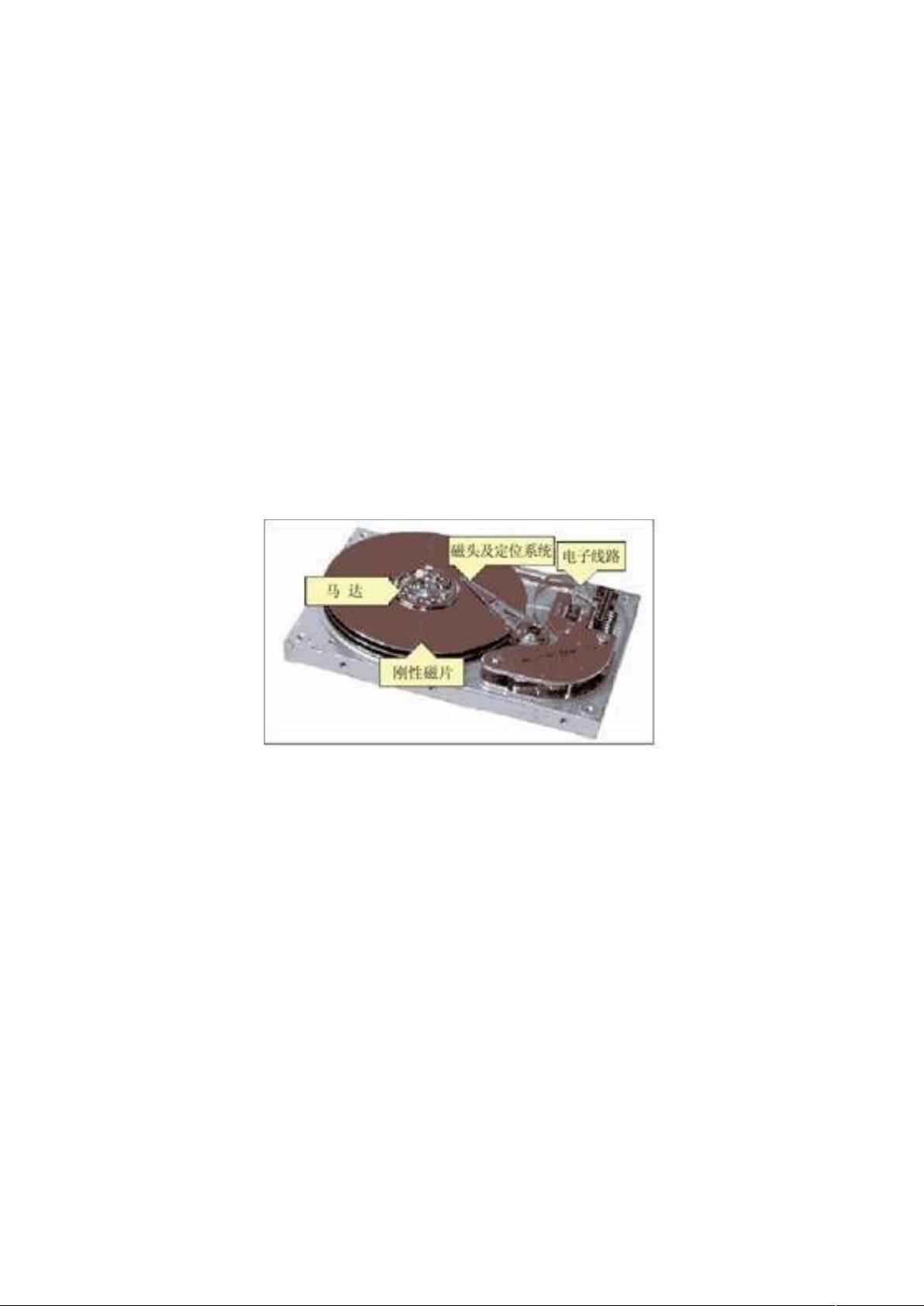

1.2 硬盘的内部结构
硬盘的内部结构通常专指盘体的内部结构。盘体是一个密封的腔体，里面密封着磁头、盘
片（磁片、碟片）等部件，如图 1-4 所示。

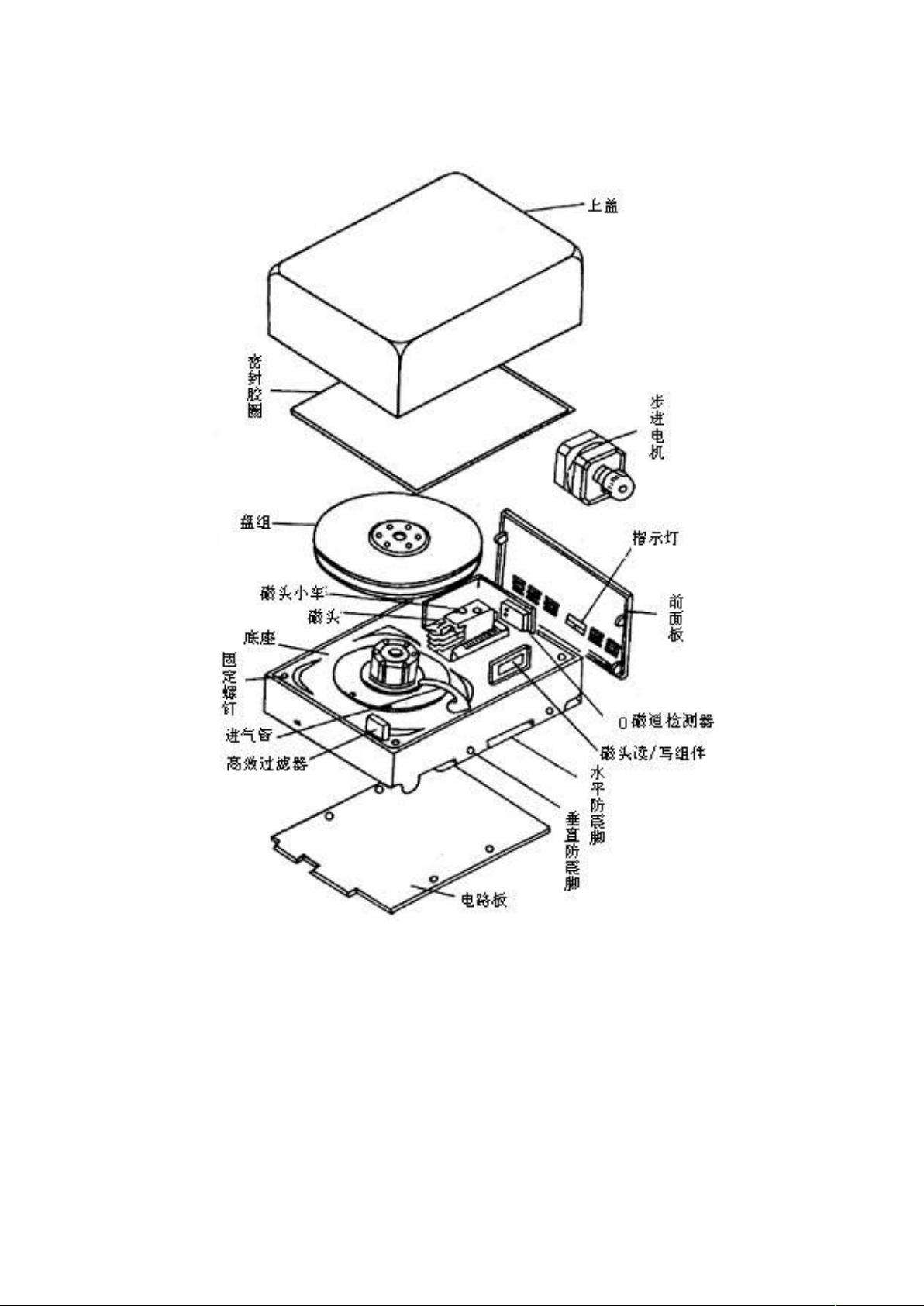

图 1-4 硬盘内部结构
硬盘的盘片是硬质磁性合金盘片，片厚一般在 0.5mm 左右，直径主要有
1.8in（1in=25.4mm）、2.5in、3.5in 和 5.25in 4 种，其中 2.5in 和 3.5in 盘片应用最
广。盘片的转速与盘片大小有关，考虑到惯性及盘片的稳定性，盘片越大转速越低。一般
来讲，2.5in 硬盘的转速在 5 400 r/min～7 200 r/ min 之间；3.5in 硬盘的转速在 4
500 r/min～5 400 r/min 之间；而 5.25in 硬盘转速则在 3 600 r/min～4 500 r/min 之
间。随着技术的进步，现在 2.5in 硬盘的转速最高已达 15 000 r/min，3.5in 硬盘的转速
最高已达 12 000 r/min。
有的硬盘只装一张盘片，有的硬盘则有多张盘片。这些盘片安装在主轴电机的转轴上，在
主轴电机的带动下高速旋转。每张盘片的容量称为单碟容量，而硬盘的容量就是所有盘片
容量的总和。早期硬盘由于单碟容量低，所以，盘片较多，有的甚至多达 10 余片，现代
硬盘的盘片一般只有少数几片。一块硬盘内的所有盘片都是完全一样的，不然控制部分就
太复杂了。一个牌子的一个系列一般都用同一种盘片，使用不同数量的盘片，就出现了一
个系列不同容量的硬盘产品。
