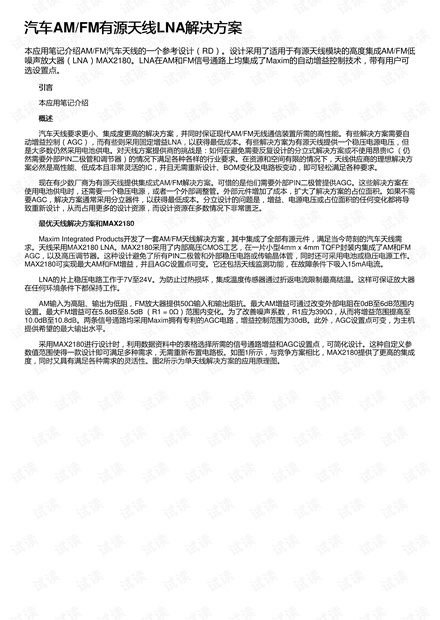

汽车汽车AM/FM有源天线有源天线LNA解决方案解决方案
本应用笔记介绍AM/FM汽车天线的一个参考设计（RD）。设计采用了适用于有源天线模块的高度集成AM/FM低
噪声放大器（LNA）MAX2180。LNA在AM和FM信号通路上均集成了Maxim的自动增益控制技术，带有用户可
选设置点。
引言 引言
本应用笔记介绍
概述 概述
汽车天线要求更小、集成度更高的解决方案，并同时保证现代AM/FM无线通信装置所需的高性能。有些解决方案需要自
动增益控制（AGC），而有些则采用固定增益LNA，以获得最低成本。有些解决方案为有源天线提供一个稳压电源电压，但
是大多数仍然采用电池供电。对天线方案提供商的挑战是：如何在避免需要反复设计的分立式解决方案或不使用昂贵IC （仍
然需要外部PIN二极管和调节器）的情况下满足各种各样的行业要求。在资源和空间有限的情况下，天线供应商的理想解决方
案必然是高性能、低成本且非常灵活的IC，并且无需重新设计、BOM变化及电路板变动，即可轻松满足各种要求。
现在有少数厂商为有源天线提供集成式AM/FM解决方案。可惜的是他们需要外部PIN二极管提供AGC。这些解决方案在
使用电池供电时，还需要一个稳压电源，或者一个外部调整管。外部元件增加了成本，扩大了解决方案的占位面积。如果不需
要AGC，解决方案通常采用分立器件，以获得最低成本。分立设计的问题是，增益、电源电压或占位面积的任何变化都将导
致重新设计，从而占用更多的设计资源，而设计资源在多数情况下非常匮乏。
最优天线解决方案和 最优天线解决方案和MAX2180
Maxim Integrated Products开发了一套AM/FM天线解决方案，其中集成了全部有源元件，满足当今苛刻的汽车天线需
求。天线采用MAX2180 LNA。MAX2180采用了内部高压CMOS工艺，在一片小型4mm x 4mm TQFP封装内集成了AM和FM
AGC，以及高压调节器。这种设计避免了所有PIN二极管和外部稳压电路或传输晶体管，同时还可采用电池或稳压电源工作。
MAX2180可实现最大AM和FM增益，并且AGC设置点可变。它还包括天线监测功能，在故障条件下吸入15mA电流。
LNA的片上稳压电路工作于7V至24V。为防止过热损坏，集成温度传感器通过折返电流限制最高结温。这样可保证放大器
在任何环境条件下都保持工作。
AM输入为高阻、输出为低阻，FM放大器提供50Ω输入和输出阻抗。最大AM增益可通过改变外部电阻在0dB至6dB范围内
设置。最大FM增益可在5.8dB至8.5dB （R1 = 0Ω）范围内变化。为了改善噪声系数，R1应为390Ω，从而将增益范围提高至
10.0dB至10.8dB。两条信号通路均采用Maxim拥有专利的AGC电路，增益控制范围为30dB。此外，AGC设置点可变，为主机
提供希望的最大输出水平。
采用MAX2180进行设计时，利用数据资料中的表格选择所需的信号通路增益和AGC设置点，可简化设计。这种自定义参
数值范围使得一款设计即可满足多种需求，无需重新布置电路板。如图1所示，与竞争方案相比，MAX2180提供了更高的集成
度，同时又具有满足各种需求的灵活性。图2所示为单天线解决方案的应用原理图。
