使用555定时器创建1Hz脉冲方波发生器

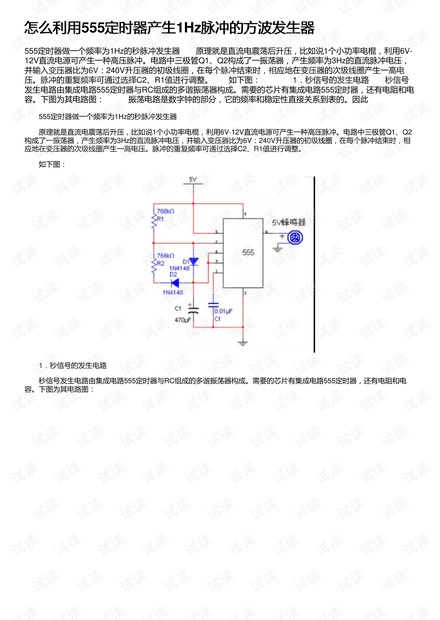

"本文将介绍如何使用555定时器构建一个1Hz脉冲的方波发生器。这种发生器通常用于需要精确时间间隔的电路，例如数字时钟。" 555定时器是一个非常通用的集成电路，可以被配置为振荡器、定时器或触发器，广泛应用于各种电子项目。在1Hz脉冲发生器的场景中，555定时器被配置为多谐振荡器，通过调整电阻和电容的值来产生所需频率的方波。 首先，要理解555定时器的工作原理。它内部包含三个可变电阻，通过改变这些电阻的状态，我们可以控制定时器的输出频率。555定时器在电路中通常需要两个外部电容和至少一个外部电阻来决定其振荡频率。当555定时器的控制电压达到阈值的2/3或1/3时，其输出状态会切换，从而产生脉冲。 在描述中提到的电路中，两个三极管Q1和Q2构成了一种振荡器，产生3Hz的脉冲电压。这个电压输入到一个升压变压器的初级线圈，然后在次级线圈中产生更高电压的脉冲。虽然这部分描述的是一个高压脉冲发生器，但核心原理与555定时器产生1Hz方波类似，都是通过调整电路参数来改变频率。 要创建一个1Hz的秒脉冲发生器，我们需要一个由555定时器、电阻和电容组成的多谐振荡器。具体电路配置如下：电容C1选取47微法，C2选取0.01微法，电阻R1和R2都设置为10千欧姆。根据555定时器的振荡频率公式f=1.43/［（R1+2R2）C］，代入数值计算得到f=1Hz，即输出的正是1Hz的矩形波信号。 此外，如果需要更复杂的计时功能，比如1Hz的秒脉冲，但同时要求精确的分频，可以使用如74HC161和74HC160等分频器集成电路。通过级联这些分频器，可以实现所需的分频效果，例如2^15分频，这样即使初始频率不是1Hz，也可以通过分频得到1Hz的输出。 最后，基于NE555的秒方波发生器设计中，NE555芯片同样被用作多谐振荡器，通过调整电路参数使得输出频率为1Hz，占空比可以调整为1/3。这个方波信号可以作为其他计数和逻辑电路的时钟源。 利用555定时器产生1Hz脉冲的方波发生器的关键在于正确配置电阻和电容，以及可能需要的分频器，以确保产生的方波满足所需的频率和占空比。这样的电路对于需要精确时间间隔的应用，如定时器、计数器和数字时钟等，至关重要。
