基于 LabVIEW 的 USB 接口上位机设计
摘 要：通用串行总线(USB)作为一种灵活的高速总线接口技术，非常适合作为主机和
外设之问的通信接口，但其结构复杂。本文以一个高速数据采集系统为例，阐述 USB 接口
应用系统的总体设计思路，在实现方法上避开传统、复杂的 NI 数据采集卡，另辟蹊径地给
出使用 NI-VISA 来驱动 USB 接口以应用 LabVIEW 进行上位机的设计。
关键词：USB RAW 设备；NI-VISA；LabVIEW
一、数据传输 USB 模块
1.1 概述
CH375 是 一 个 USB 总 线 的 通 用 接 口 芯 片 ， 支 持 USB-HOST 主 机 方 式 和 USB-
DEVICE/SLAVE 设备方式。在本地端，CH375 具有 8 位数据总线和读、写、片选控制线
以及中断输出，可以方便地挂接到单片机 /DSP/MCU/MPU 等控制器的系统总线上。在
USB 主机方式下，CH375 还提供了串行通讯方式，通过串行输入、串行输出和中断输出
与单片机/DSP/MCU/MPU 等相连接。 CH375 的 USB 设备方式与 CH372 芯片完全兼
容，CH375 包含了 CH372 的全部功能。本手册中没有提供 CH375 在 USB 设备方式下
的说明，相关资料可以参考 CH372 手册 CH372DS1.PDF。CH375 的 USB 主机方式支
持常用的 USB 全速备，外部单片机可以通过 CH375 按照相应的 USB 协议与 USB 设备
通讯。CH375 还内置了处理 Mass-Storage 海量存储设备的专用通讯协议的固件，外部
单片机可以直接以扇区为基本单位读写常用的 USB 存储设备。

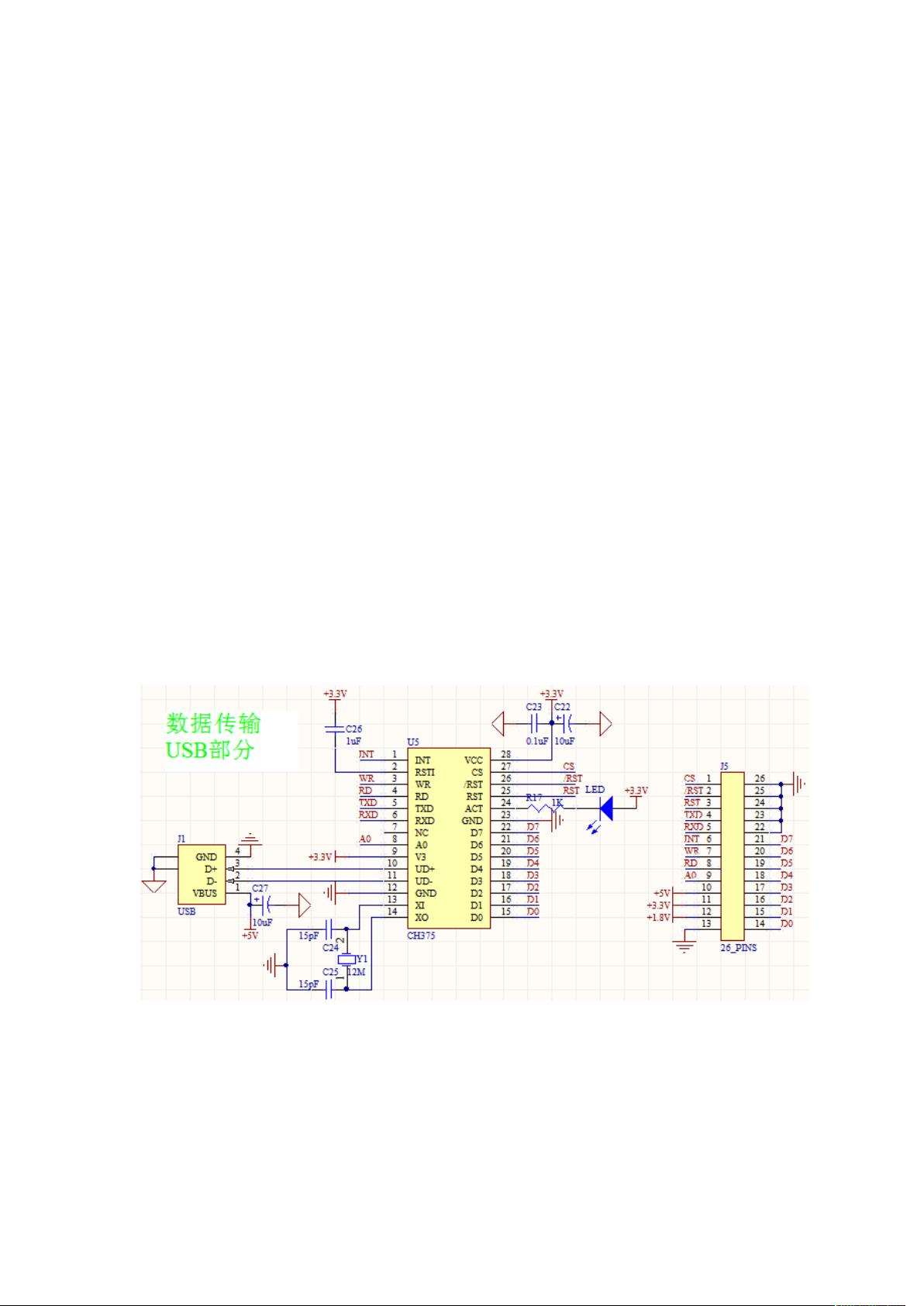

1.2 USB 硬件电路图
其中 USB 设备采用 5V 供电，其他采用 3.3V 供电，DE0 板子上 I/O 口处有 5V 和
3.3V，因此直接用 DE0 板子上供电。
二、LabVIEW 的上位机
2.1 数据采集概述
高速的数据采集产品多通过 PCI 或 PXI 等总线实现与 PC 机之间的通信。PCI 总线的数
据采集卡易受 PC 机机箱内高频干扰的影响，无法消除高频电磁干扰，从而降低了采样精
