四人抢答器
四人抢答器
摘 要:在计算机支持的信息技术时代,电子技术日益数字化,数字电路以其的基本单元简单化,
应用单元标准化、模块化、通用化的特点,长驱直入地深入到电力、通讯、计算机、家电、机械
等行业的应用。数字抢答器由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参
赛队的输入信号在显示器上输出;用控制电路和主持人开关启动报警电路,以上两部分组成主体
电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能,构成扩展电
路。
关键词:抢答电路 ;定时电路; 报警电路 ;时序控制
Answer four devices
Abstract : Support in the computer information technology era, the growing digital electronic
technology, digital circuit of the basic unit of its simplicity, the application of unit standardization,
modularization, General of the characteristics and depth to run its electric power, communications,
computers, home appliances, machinery, etc. applications. Answer the number of circuits is controlled by
the main circuit and expansion. Priority encoder circuit, latch, decoder circuit will be teams of the input
signal in the display output; with control circuitry and the host switch alarm circuits, and above the main
circuit composed of two parts. Through the timing circuit and decoding circuit to generate pulse signals in
the display output timing functions, constitute the expansion of the circuit.
Key words : Vie for answering the circuit##;Timing circuit## ;Warning circuit###;#Time sequence controlling
目 录
第一章 设计任务与要求.............................................................................................................................3
第二章 设计方案与总体设计.....................................................................................................................3
第三章 单元电路设计.................................................................................................................................4

四人抢答器
第一节 开关、译码电路................................................................................................................................4
第二节 控制电路............................................................................................................................................7
第三节 蜂呜器发声电路................................................................................................................................8
第四章 电路仿真.......................................................................................................................................11
参考文献....................................................................................................................................................12
致 谢...........................................................................................................................................................13
附 录...........................................................................................................................................................14

四人抢答器
第一章 设计任务与要求
现今,形式多样、功能完备的抢答器已广泛应用于电视台、商业机构、学
校、企事业单位及社会团体组织中,它为各种知识竞赛增添了刺激性、娱乐性,
在一定程度上丰富了人们的业余生活。
在知识竞赛中,特别是做抢答题时,在抢答过程中,为了知道哪一组或哪
一位选手先答题,必须要有一个系统来完成这个任务。如果在抢答中,单靠人
的视觉是很难判断出哪组优先答题。因此,设计一个四人抢答器:
1.可同时供四名选手或四个组队参加比赛,各对应一个抢答按钮。
2.设置一个控制开关,用于控制抢答的开始和系统的复位。
3.抢答器具有数据锁存功能,抢答开始后,若有选手抢答,组别立即锁存 ,
数码显示器显示该选手编号,并保持到主持人将系统复位为止。
4.当主持人按清零按钮之后,系统恢复为原始状态。
5.参赛选手在主持人按下抢答器开始按键后,开始第二轮抢答。
通过设计,对数字电路设计中的逻辑关系、分压关系、拉电流控制等有一
定得认识。同时对软件的灵活应用有更好的掌握。
第二章 设计方案与总体设计
方案一: PLC 可以实现四人抢答器的设计,而且容易操作,稳定性高,编
程简单,我们学习过了 PLC 方面的知识,不过在该毕业设计中使用 PLC 费用会
很高,故不采用。
方案二: 数字电路抢答器。数字电路抢答器针对性强,并且还可以兼顾实用
性,可靠性以及经济成本的合理性。可以发挥个人的设计思路,检查我们所学知
识的掌握能力,锻炼我们的动手能力。
方案三:用单片机也能实现四人抢答器的设计,但是单片机对于我们这些
只了解一点单片机编程知识的学生来说,单片机的编程有很大的难度,所以我
们不采用,
综上分析,我们采用方案二来完成这次的毕业课题设计任务。
一.本设计主要由 CM0S 系列数字集成电路 CD4511、CD4001、NE555
等组成。
二.其工作原理为:
1.接通电源后,将开关拨到”清除”状态,抢答器处于禁止状态,编号显示器
不亮;
2.将开关置于“开始”状态,抢答器开始工作。
3.在抢答时,抢答器完成:优先判断、编号锁存、编号显示、蜂呜发音。
4.当一轮抢答之后,如果再次抢答必须再次操作“清除”和“开始”状态开关,
抢答器才能工作。
三.抢答器的总体设计

四人抢答器
由优先编码器,显示译码器,报警电路等组成。用七段数码管显示抢答者的
组别号码,并有短暂的声音指示已有人抢答,有人抢答后能自动闭锁其他各电路

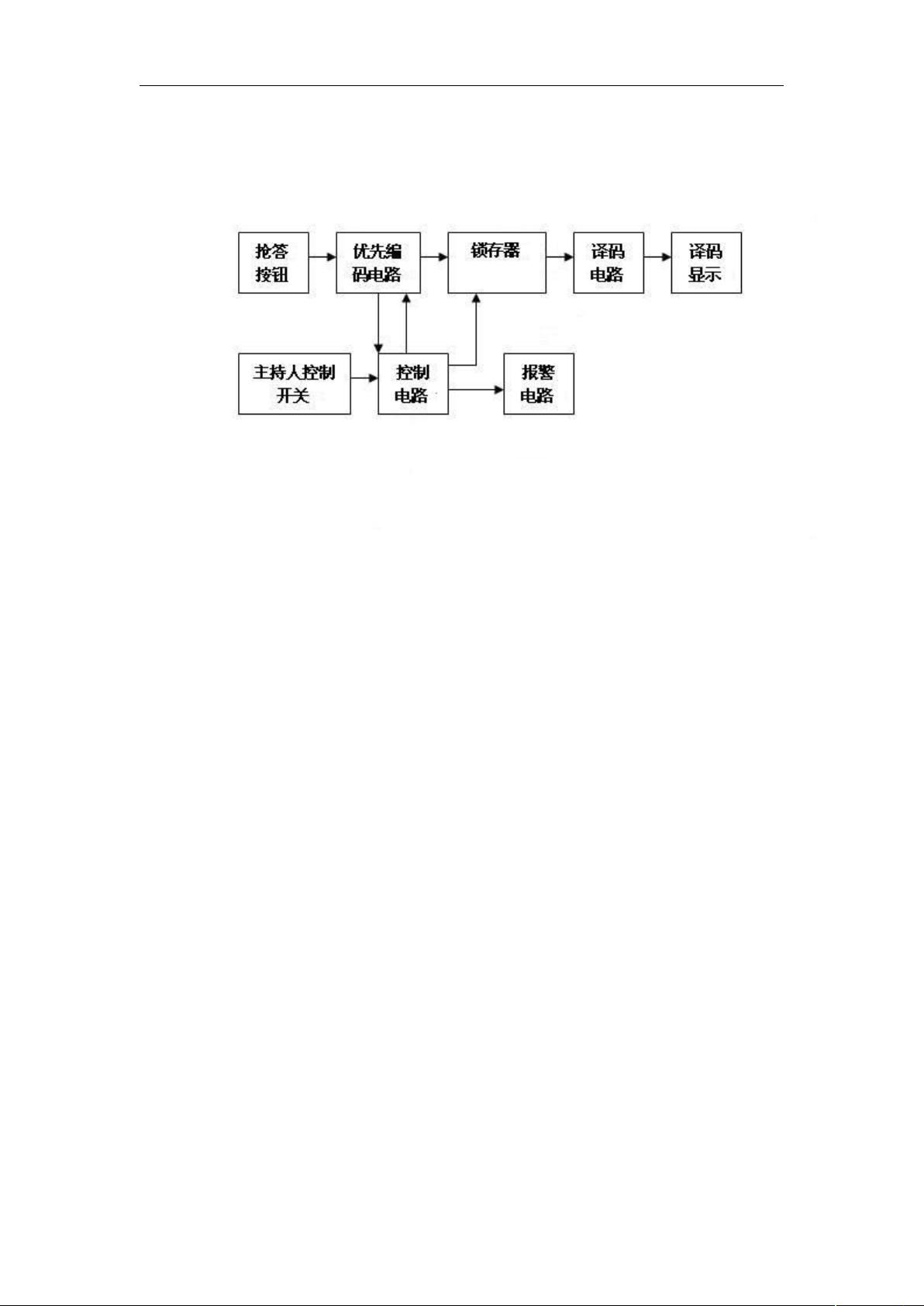

输入,使其他组再按开关时失去作用。如图 2.1 图所示。
图 2.1
第三章 单元电路设计
第一节 开关、译码电路
一.开关电路
电路中(如图 3.1.1),R1、R2、R3、R4、用于分压,当任一开关按下
时,相应的输出为高电平,否则为低电平。电路直接把每个开关对应的
BCD8421 码中为“1”的隔着二极管连到对应的线上(只有一个为高电平的可省
略二极管),其中二极管的作用是防止短路。当某个开关按下时,与它相连的输
