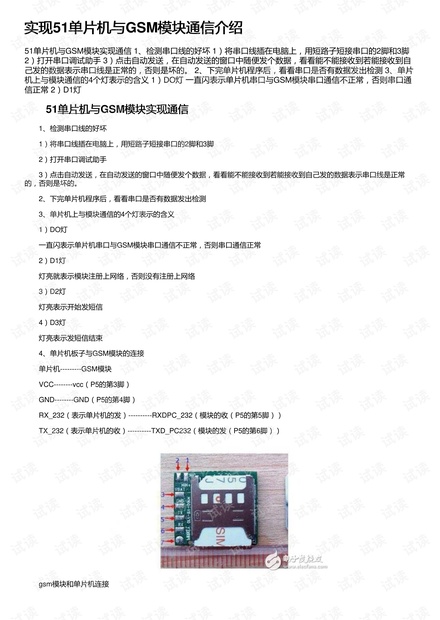

实现实现51单片机与单片机与GSM模块通信介绍模块通信介绍

51单片机与GSM模块实现通信 1、检测串口线的好坏 1）将串口线插在电脑上，用短路子短接串口的2脚和3脚

2）打开串口调试助手 3）点击自动发送，在自动发送的窗口中随便发个数据，看看能不能接收到若能接收到自

己发的数据表示串口线是正常的，否则是坏的。 2、下完单片机程序后，看看串口是否有数据发出检测 3、单片

机上与模块通信的4个灯表示的含义 1）DO灯一直闪表示单片机串口与GSM模块串口通信不正常，否则串口通

信正常 2）D1灯

51单片机单片机与与GSM模块实现通信模块实现通信

1、检测串口线的好坏

1）将串口线插在电脑上，用短路子短接串口的2脚和3脚

2）打开串口调试助手

3）点击自动发送，在自动发送的窗口中随便发个数据，看看能不能接收到若能接收到自己发的数据表示串口线是正常

的，否则是坏的。

2、下完单片机程序后，看看串口是否有数据发出检测

3、单片机上与模块通信的4个灯表示的含义

1）DO灯

一直闪表示单片机串口与GSM模块串口通信不正常，否则串口通信正常

2）D1灯

灯亮就表示模块注册上网络，否则没有注册上网络

3）D2灯

灯亮表示开始发短信

4）D3灯

灯亮表示发短信结束

4、单片机板子与GSM模块的连接

单片机---------GSM模块

VCC--------vcc（P5的第3脚）

GND--------GND（P5的第4脚）

RX_232（表示单片机的发）----------RXDPC_232（模块的收（P5的第5脚））

TX_232（表示单片机的收）----------TXD_PC232（模块的发（P5的第6脚））

gsm模块和单片机连接
