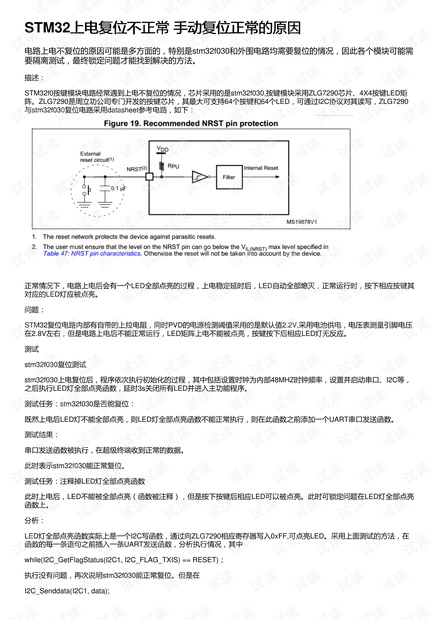

STM32上电复位不正常上电复位不正常 手动复位正常的原因手动复位正常的原因
电路上电不复位的原因可能是多方面的，特别是stm32f030和外围电路均需要复位的情况，因此各个模块可能需
要隔离测试，最终锁定问题才能找到解决的方法。
描述：
STM32f0按键模块电路经常遇到上电不复位的情况，芯片采用的是stm32f030,按键模块采用ZLG7290芯片、4X4按键LED矩
阵。ZLG7290是周立功公司专门开发的按键芯片，其最大可支持64个按键和64个LED，可通过I2C协议对其读写，ZLG7290

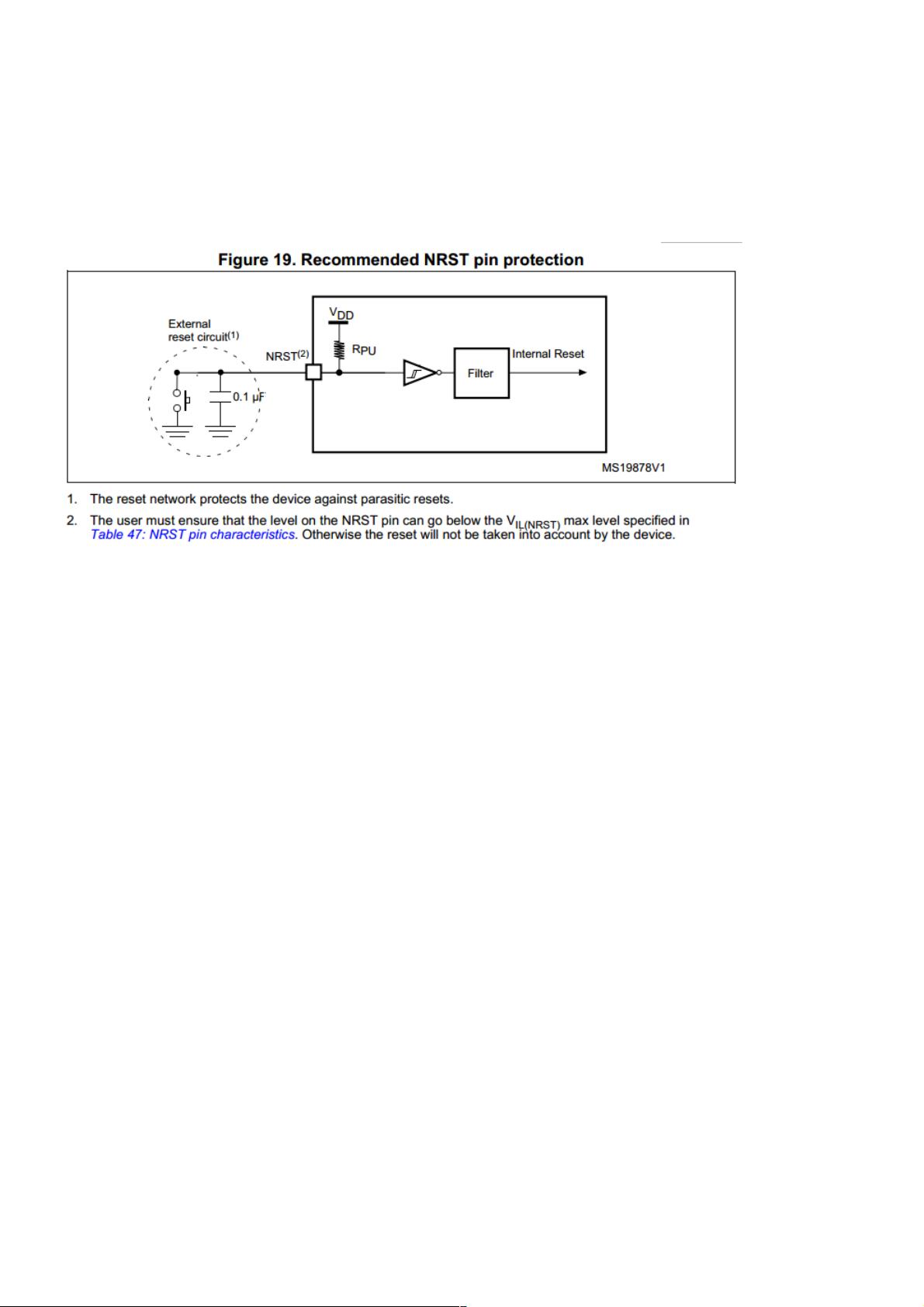

与stm32f030复位电路采用datasheet参考电路，如下：
正常情况下，电路上电后会有一个LED全部点亮的过程，上电稳定延时后，LED自动全部熄灭，正常运行时，按下相应按键其
对应的LED灯应被点亮。
问题：
STM32复位电路内部有自带的上拉电阻，同时PVD的电源检测阈值采用的是默认值2.2V,采用电池供电，电压表测量引脚电压
在2.8V左右，但是电路上电后不能正常运行，LED矩阵上电不能被点亮，按键按下后相应LED灯无反应。
测试
stm32f030复位测试
stm32f030上电复位后，程序依次执行初始化的过程，其中包括设置时钟为内部48MHZ时钟频率，设置并启动串口、I2C等，
之后执行LED灯全部点亮函数，延时3s关闭所有LED并进入主功能程序。
测试任务：stm32f030是否能复位：
既然上电后LED灯不能全部点亮，则LED灯全部点亮函数不能正常执行，则在此函数之前添加一个UART串口发送函数。
测试结果：
串口发送函数被执行，在超级终端收到正常的数据。
此时表示stm32f030能正常复位。
测试任务：注释掉LED灯全部点亮函数
此时上电后，LED不能被全部点亮（函数被注释），但是按下按键后相应LED可以被点亮。此时可锁定问题在LED灯全部点亮
函数上。
分析：
LED灯全部点亮函数实际上是一个I2C写函数，通过向ZLG7290相应寄存器写入0xFF,可点亮LED。采用上面测试的方法，在
函数的每一条语句之前插入一条UART发送函数，分析执行情况，其中
while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TXIS) == RESET)；
执行没有问题，再次说明stm32f030能正常复位。但是在
I2C_Senddata(I2C1, data);
