一、课程设计目的：训练学生综合地运用所学的<模拟电子技术><数字电子技
术>的基本知识，独立、完整地设计一定功能的电子电路，并培养设计软件应用和
仿真等综合能力。
二、课程设计题目：数字式竞赛抢答器
三、设计要求：
㈠基本要求：
1）设计制作一个可容纳四组参赛的数字式抢答器，每组设置一个抢答按钮
供 抢答时使用，且电路具有第一抢答信号的鉴别和锁存功能。
2）在主持人将系统复位并发出抢答指令后，用数码管显示第一抢答组别且该组
别对应指示灯亮，同时电路应具有自锁功能，使别的抢答开关不起作用。
3）设置计分（含加分与扣分）电路。
㈡扩展要求：
4）对提前抢答和超时作答的组别鸣喇叭示警，并由组别电路显示出犯规组别。
四、设计思路：
要设计一个四人组的数字式竞赛抢答器，每组设置一个抢答按钮供抢答时使用，
且电路具有第一抢答信号的鉴别和锁存功能，首先就要用到四个供选手抢答的开关
和四个 D 边沿触发器，故要用到一个集成芯片 74LS175D 来实现。而要用数码管显
示第一抢答组别且该组别对应指示灯亮，则要用到四个 LED 灯和一个数码管显示
器，要想显示器显示出对应组数，需要用到编码器 74LS148D 和译码器 74LS48D。
要对提前抢答和超时作答的组别鸣喇叭示警，就要用到另一译码器 74LS48D 和显
示器，且要一个十进制加/减计数器来实现倒计时功能，鸣喇叭则要用到蜂鸣器和
芯片 SN74121N 来实现。最后就是时钟信号用方波信号，这可以用 555 定时器制成
多谐振荡器来实现。

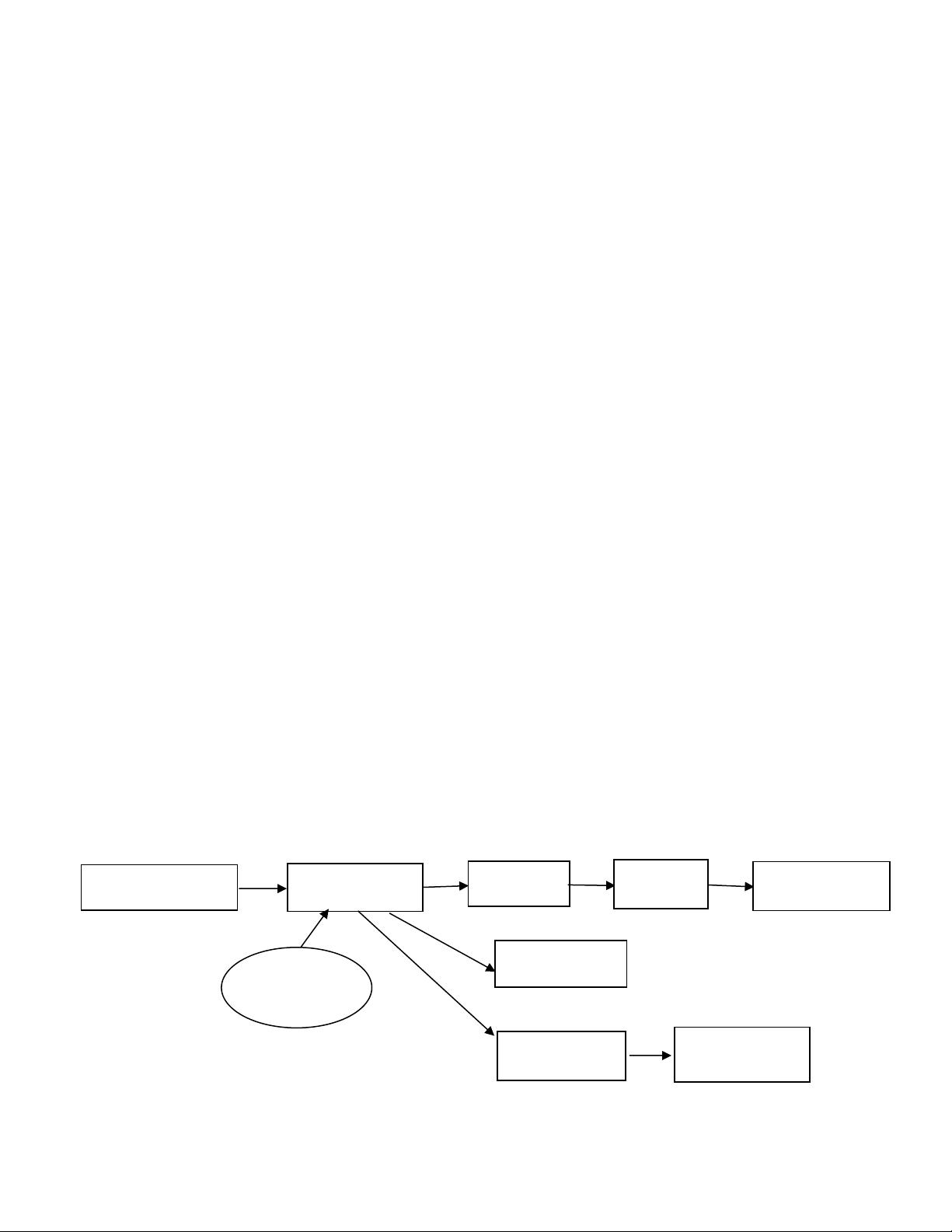

五、电路框图：
选手抢答开关
D 触发器
编码器
译码器
数码显示器
主持人控
制开关
喇叭示警
计数器
数码显示器
