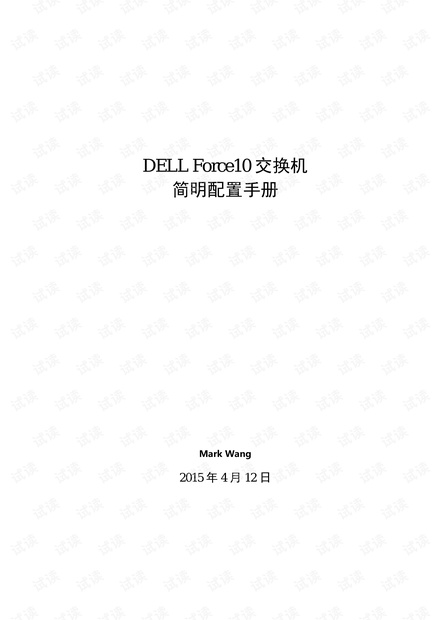

DELL Force10 交换机
简明配置手册
Mark Wang
2015 年 4 月 12 日
Force10 交换机 简明配置手册
第 i 页
目录
1 简介 .......................................................................................................................................... 1
2 写在前面 .................................................................................................................................. 1
3 Console使用 ............................................................................................................................. 1
4 交换机使用技巧 ...................................................................................................................... 2
4.1 TAB键自动补全 ........................................................................................................... 2
4.2 善于使用问号 ............................................................................................................... 2
4.3 反向删除命令 ............................................................................................................... 3
5 BMP/Jump-Start模式 ............................................................................................................... 3
6 接口的基本配置 ...................................................................................................................... 4
6.1 接口启用 ....................................................................................................................... 4
6.2 接口速率修改 ............................................................................................................... 5
7 交换机管理 .............................................................................................................................. 5
7.1 启用Telnet/SSH服务 ..................................................................................................... 5
7.2 创建用户名和密码 ....................................................................................................... 5
7.3 管理IP的配置 ................................................................................................................ 6
7.3.1 带内管理IP ......................................................................................................... 6
7.3.2 带外管理IP ......................................................................................................... 6
7.4 保存交换机配置 ........................................................................................................... 6
7.5 重启交换机 ................................................................................................................... 6
7.6 恢复默认设置 ............................................................................................................... 7
8 交换机时间与日期 .................................................................................................................. 7
8.1 本地系统时间 ............................................................................................................... 7
8.2 NTP校时服务器 ............................................................................................................ 7
8.3 日志时间戳 ................................................................................................................... 7
9 Access/Trunk/Hybird配置 ........................................................................................................ 7
9.1 例 1.配置Access模式 .................................................................................................... 8
9.2 例 2.配置Trunk模式 ...................................................................................................... 8
Force10 交换机 简明配置手册
第 ii 页
9.3 例 3.配置Hybird模式 .................................................................................................... 8
10 生成树配置 .............................................................................................................................. 9
10.1 RSTP协议 ...................................................................................................................... 9
10.2 PVST协议 .................................................................................................................... 10
10.3 MSTP协议 ................................................................................................................... 10
11 链路聚合配置 ........................................................................................................................ 11
11.1 例 1.静态聚合 ............................................................................................................. 11
11.2 例 2.LACP动态聚合 ................................................................................................... 11
12 VRRP配置 .............................................................................................................................. 12
12.1 Master主机配置VRRP ................................................................................................ 12
12.2 Standby主机配置VRRP .............................................................................................. 13
13 802.1X认证 ............................................................................................................................ 13
14 LLDP配置 .............................................................................................................................. 14
15 DHCP服务器 .......................................................................................................................... 14
16 本地端口镜像 ........................................................................................................................ 15
17 sflow配置 ............................................................................................................................... 15
18 上行链路状态跟踪 ................................................................................................................ 15
19 恢复密码 ................................................................................................................................ 16
20 交换机固件更新 .................................................................................................................... 16
21 收集日志 ................................................................................................................................ 16
22 附录一 .................................................................................................................................... 17
23 附录二 .................................................................................................................................... 17
Force10 交换机 简明配置手册
第 1 页
1 简介
目前 DELL 有定位为园区/企业级别的 PowerConnect 系列交换机、N 系列交换机以及定位为数据中心级别的
Force10 系列交换机(下文可能会简称为 F10),其中 Force10 系列交换机还分为 S 系列、C 系列、E 系列、Z 系列
以及刀箱上的 MXL/MIO 等。Force10 不同子系列交换机个别命令或有不同,本文档基本可以适用于所有 F10 系列
交换机。
2 写在前面
无论是哪个系列的 DELL 交换机,我们都建议在开始正式的配置之前,把交换机的固件(Firmware)更新到当
前的最新版本。由于目前 F10 交换机的固件未直接对用户开放(Powerconnect 和 N 系列交换机固件可在 Dell 官方
网站直接下载),F10 的固件当交换机仍在保修期内可联系 Dell 索取。
Force10 系列交换机出厂的默认状态下,所有接口处于关闭(shutdown)状态,接口工作于三层路由模式,因
此即便希望最简单化使用 Force10 交换机,也需要将接口手工启用(no shutdown)并将接口切换到二层交换模式
(switchport)。
Force10 系列交换机出厂时携带的某些版本的固件可能默认让交换机工作在一个叫 BMP 或 Jump-start 的模式。
这种模式下操作系统在启动交换机时不会从交换机内部的 Flash 上加载配置文件(startup-config),而是可能会载入
一个默认的配置,因此如果使用 Force10 交换机时请一定检查交换机是否工作在这两种模式,如果是,那么需要修
改交换机的工作模式为 normal-reload,而后再进行后续的配置,否则会发现 BMP 或 Jump-start 模式下保存的配置在
交换机重启后不被加载(直观感觉上好像是配置丢失了,其实是不被加载)。
关于 BMP/Jump-start 模式被设计出来是有着某些特殊的应用场景,在此不描述其工作原理。
目前为止,Dell 的 PowerConnect 系列和 N 系列交换机都可以使用命令行或 WEB 图形化进行配置,但 Force10
交换机仅支持命令行配置。
3 Console 使用
F10 交换机出厂都标配有 console 线,console 终端软件推荐使用 putty(可自行搜索引擎下载),COM 口的编
Force10 交换机 简明配置手册
第 2 页
号可以通过电脑的设备管理器查看(本例中为 COM6),console 的参数如下:
Baud rate:9600 Data bits:8 Stop bit:1 Parity:none Flow control:none
特别需要提及的是 F10 的 S25/S50 的 console 线的线序比较特别,因此请一定使用 DELL 原配的 Console。
4 交换机使用技巧
下列的操作技巧不仅适用 DELL 交换机,其他厂商的交换机同样适用。
4.1 TAB 键自动补全
如果遗忘了某个命令的完整写法,但只记得命令的前几个字母,可以使用 tab 键补全出完整的命令单词,当然
由于交换机的命令支持简写,因此此功能较少被用到,了解即可。
Dell(conf-if)#ip addr (addr 后直接按 tab 键将自动补全为 address)
Dell(conf-if)#ip address
4.2 善于使用问号
如果遗忘了某个命令后面还可以跟什么二级命令,可以在命令之后输入“空格?”,如下,ip 后面能跟的命令
全列出来了。三级/四级命令之后仍可以使用问号。
Dell(conf)#ip ?
access-list Named access-list
as-path BGP autonomous system path filter
community-list Add a community list entry
