STM32 的 FSMC 扩展 SRAM 的时序测量及配置

1.STM32F103 的 FSMC 扩展 SRAM 时序介绍及测量

2.STM32F2/F4 的 FSMC 扩展 SRAM 时序介绍及测量

3.IS61LV25616 高速 SRAM 的时序配置

4.EM681FV16AU 中速大容量 SRAM 的时序配置

Author: aozima

2012/4/30

STM32 的 FSMC 扩展 SRAM 的时序测量及配置

1.STM32F103 的 FSMC 扩展 SRAM 时序介绍及测量

1.1 时序介绍

在扩展 SRAM 时，一般使用模式 1 或模式 A，模式 A 与模式 1 的主要区别有两点：

模式 A 时，读写的时序可以独立调整；

模式 A 时，NOE 在地址建立延时以后才变为有效。

模式 1 与模式 A 的配置上仅 EXTMOD 位不同。因此，在 STM32 的固件库里面并没有

模式 1，只有模式 A，当不使用扩展模式时就是模式 1。

以上是读时序图，从上图可以看到：

1.FSMC 扩展 SRAM 基本时间单位为 HCLK。

2.地址建立时间为 ADDSET+1,其中 ADDSET 的取值范围是 0～15。

3.数据设置为 DATSET+1，其中 DATSET 的取值范围是 1～15。

4.在数据就绪后，还要 2 个 HCLK 周期用于读取数据。

另外，在读操作完成后，还会插入 6HCLK 用于等待数据总线恢复高阻状态。

Author: aozima

2012/4/30

STM32 的 FSMC 扩展 SRAM 的时序测量及配置

以上是写时序图，从上图可以看到：

1.地址建立时间为 ADDSET+1,其中 ADDSET 的取值范围是 0～15。

2.数据设置为 DATSET+1，其中 DATSET 的取值范围是 1～15。

根据读写时序图我们可以计算出 STM32F103 的 FSMC 在扩展 SRAM 时：

1.最短读取时间为 5HCLK。

2.最短写入时间为 3HCLK。

1.2 时序测量

STM32F103 的最高主频为 72Mhz，计算出每个 HCLK 的周期为 13.89ns。

在测试中，我们设置地址建立时间为 0，数据建立时间为 1，

BUSTURN 设置为 0（即读等待

为 6HCLK），没有使用扩展模式（即模式 1）。

1.2.1 CPU 访问

总线宽度配置为 16 位，在测试中，程序连接存取 4 次，以下测量图。

注：黄线线为 CS，蓝色线分别为 NOE 和 NWE。

Author: aozima

2012/4/30

STM32 的 FSMC 扩展 SRAM 的时序测量及配置

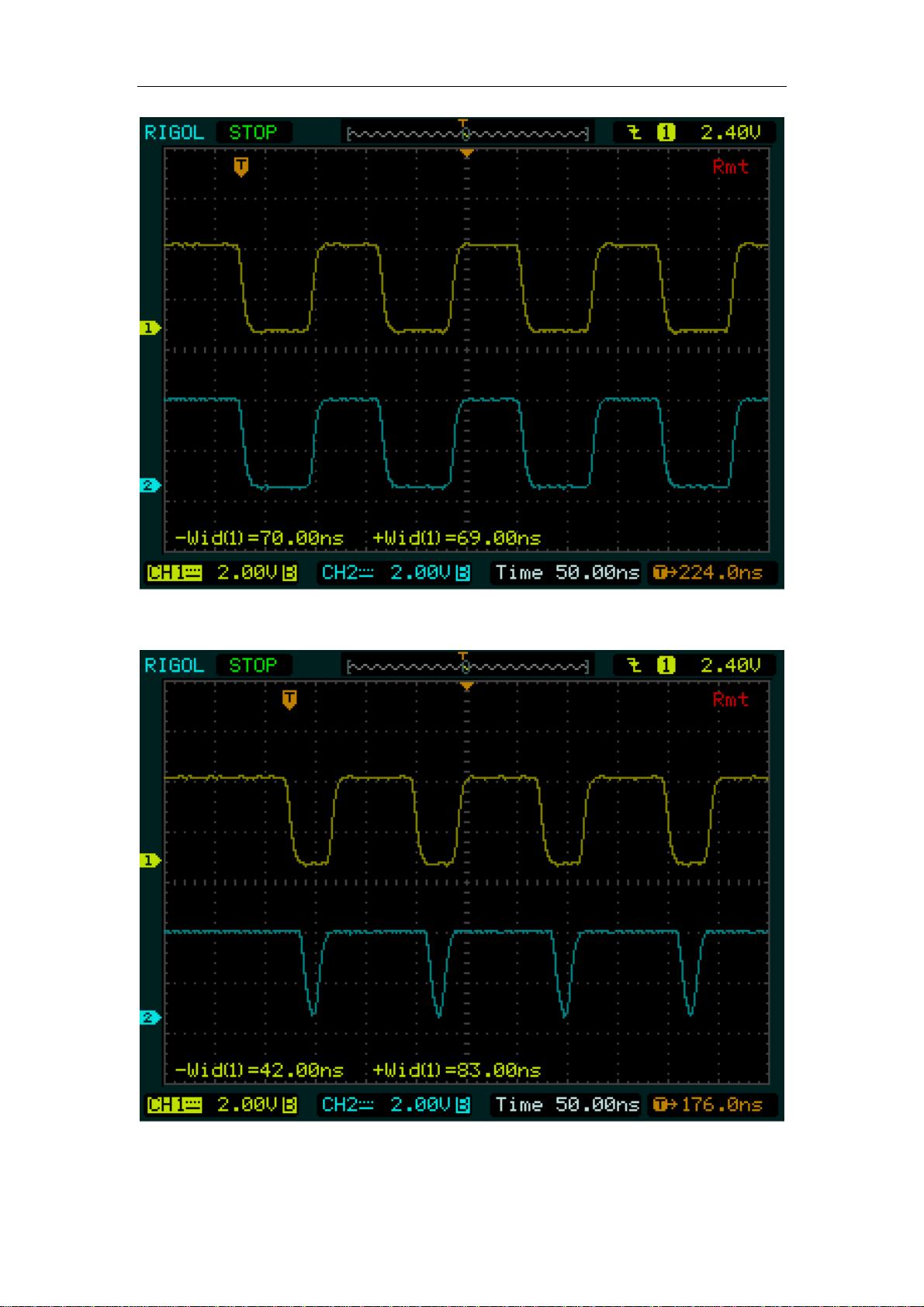

测试图：8bit read

测试图：8bit write

Author: aozima

2012/4/30

STM32 的 FSMC 扩展 SRAM 的时序测量及配置

测试图：16bit read

测试图：16bit write

Author: aozima

2012/4/30
