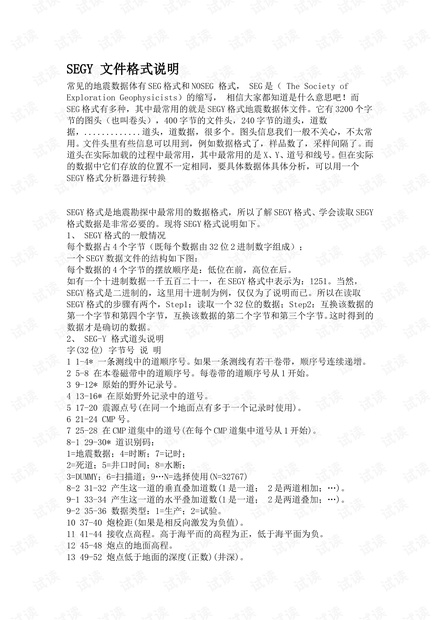

SEGY文件格式是一种在地震勘探领域广泛使用的标准数据体文件格式,由The Society of Exploration Geophysicists (SEG)制定。它主要包含3200字节的图头、400字节的文件头以及240字节的道头,这些部分共同构成了地震数据的存储结构。
1. **文件结构**:
- 每个数据项占用4个字节,即32位二进制数字,且按照低位在前、高位在后的顺序存储。
- SEGY文件结构包括图头、文件头、道头和道数据,其中图头通常较少使用,文件头提供了诸如数据格式、样品数和采样间隔等关键信息,而道头则是实际数据分析中最常用的,包含了X、Y坐标、道号和线号等关键元数据。
2. **数据处理**:
- 读取SEGY数据时,首先要读取32位的二进制数据,然后交换数据的高低字节对,以获得正确的数值表示,因为原始数据的存储方式与常规的高位在前有所不同。
3. **道头详解**:
- 道头部分包含了多个字段,如:
- 测线中的道顺序号(11-4*):表示在多卷带情况下道的连续编号。
- 卷带内的道顺序号(25-8*):在单卷带中道的起始编号。
- 原始野外记录号(39-12*):记录产生的原始位置信息。
- 道号在原始记录中的位置(413-16*):用于追踪地震数据的具体来源。
- 震源点号(517-20*):对于同一地面点有多次记录的情况,用于标识。
- CMP号(621-24*):Common Mid-Point道集中的道号,从1开始计数。
- 道识别码(8-133-34*):包括数据类型(地震、时断等)、叠加道数等信息,用于区分不同的数据类型和处理方式。
理解并掌握SEGY文件格式对于处理、解释和共享地震数据至关重要,因为它规定了数据组织的标准,使得不同系统和软件能够有效地交互和解析这些数据。使用合适的工具或SEGY格式分析器,可以准确地提取和解读道头信息,进一步进行地震数据的后续分析和处理工作。
