一、实验目的
学会使用 MATLAB,并能够熟练的运用 MATLAB 做模拟调制的几种仿
真。从实验中了解常用的调制方法,掌握其原理。
二、实验题目
1. 用 MATLAB 产生一个频率为 1HZ、功率为 1 的余弦信号,设载波频率
为 10HZ,试画出 DBS-SC 调制信号;信号的功率谱密度;相干解调后
的波形。
2. 用 MATLAB 产生一个频率为 1HZ、功率为 1 的余弦信源 m(t),设载波
频率为 10HZ,A=2,试画出 AM 调制信号;信号的功率谱密度;相干
解调后的波形。
3. 用 MATLAB 产生一个频率为 1HZ、功率为 1 的余弦信源 m(t),设载波
频率为 10HZ,试画出 SSB 调制信号;信号的功率谱密度;相干解调
后的波形。
4. 用 MATLAB 产生一个频率为 5HZ、5/2HZ 的余弦和正弦叠加信号做为
信源 m(t),两个频率分量功率相同,总信号功率为 2,设载波频率
为 20HZ,试画出残留边带为 0.2F 的 VSB 调制信号;信号的功率谱密
度;相干解调后的波形。
5. 用 MATLAB 产生一个频率为 1HZ、功率为 1 的余弦信号,设载波频率
为 10HZ,试画出 A=2 的 AM 调制信号;DSB 调制信号;SSB 调制信
号;在信道中各自加入经过带通滤波器后的窄带高斯白噪声,功率为
0.1.解调各个信号,并画出解调后的波形。

6. 设输入信号为 m(t)=cos2pit,载波中心频率 F=10hz,调频器的压
控震荡系数为 5hz/v,载波平均功率为 1W,画出该调频信号的波形;
求出该调频信号的震荡谱;用鉴频器解调该调频信号,并与输入信号比
较。
三、实验原理

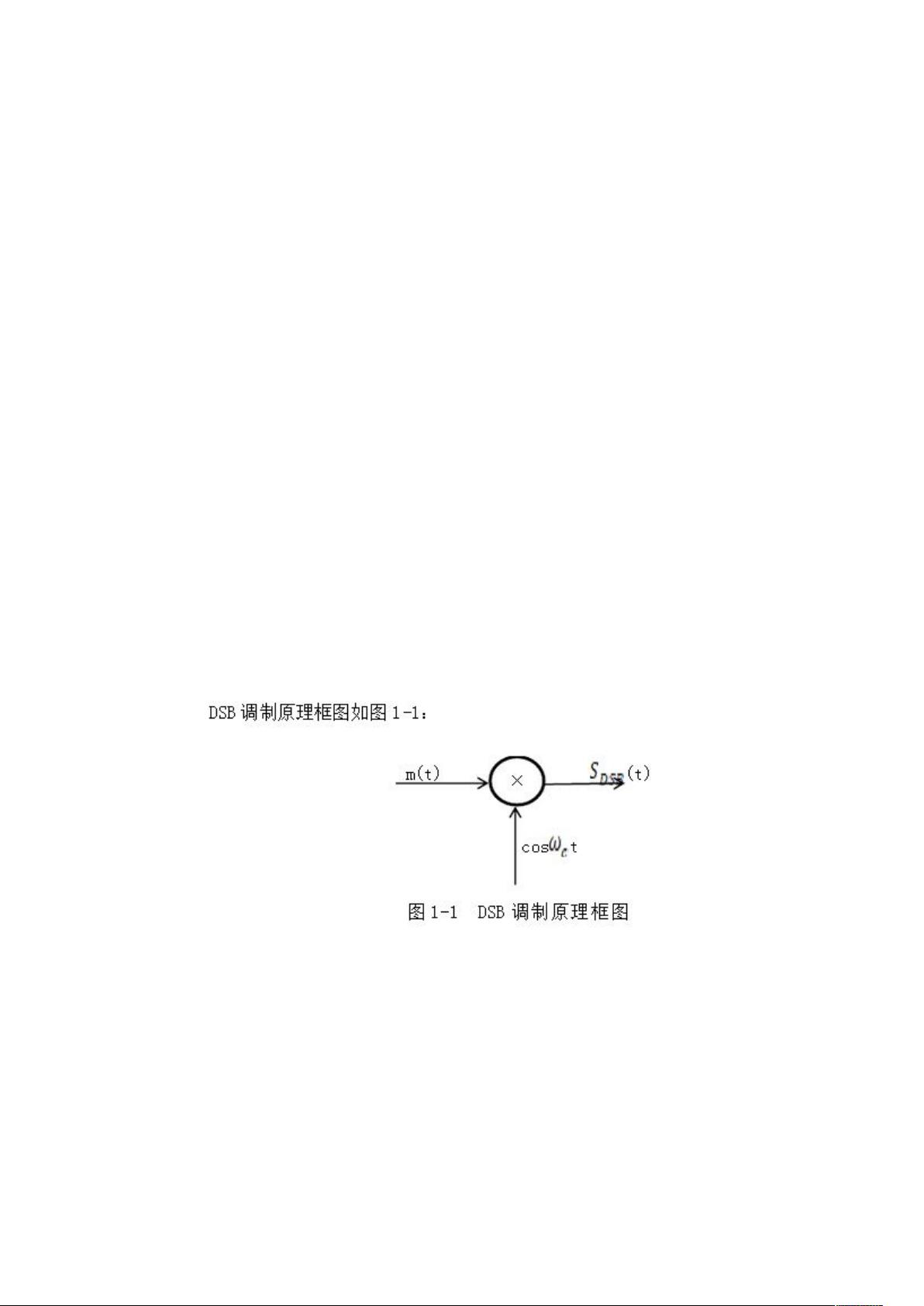

DSB 信号调制
调 制 原 理 : 在 幅 度 调 制 的 一 般 模 型 中 , 若 假 设 滤 波 器 为 全 通 网 络
(H(w)=1),调制信号 m(t)中无直流分量,则输出的已调信号就是无载波
分量的双边带调制信号(DSB)。每当信源信号极性发生变化时,调制信
号的相位都会发生一次突变 π。
调制的目的就是进行频谱搬移,调制的目的就是进行频谱搬移,使有用的
低频信号搬移到高频上去,从而提高系统信息传输的有效性和可靠性。
AM 调制
调制原理:对信号进行幅度调制。一般做法就是先在原信号上叠加一个直
流信号,以保证信号 f(t)+A>0
然后乘上一个高频的余弦信号,即得到 g(t)=[f(t)+A]coswt
在频域上的效果就是将原信号的频谱移动到 w 处,以适合信道传输的最佳

频率范围。
SSB 调制
残留边带调制(VSB)
它是介于单边带调制与双边带调制之间的一种调制方式,它既克服了 DSB
信号占用频带宽的问题,又解决了单边带滤波器不易实现的难题。
四、实验结果及分析
1、显示模拟调制的波形及解调方法 DSB

2、显示模拟调制的波形及解调方法 AM
3、显示模拟调制的波形及解调方法 SSB
