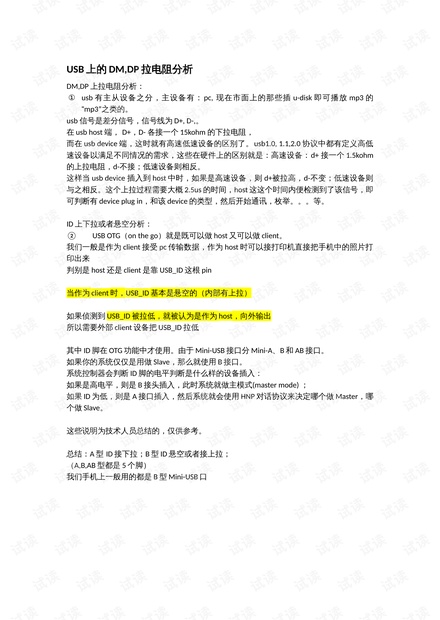

USB 上的 DM,DP 拉电阻分析
DM,DP 上拉电阻分析：
① usb 有主从设备之分，主设备有： pc, 现在市面上的那些插 u-disk 即可播放 mp3 的
“mp3”之类的。
usb 信号是差分信号，信号线为 D+, D-,。
在 usb host 端， D+，D- 各接一个 15kohm 的下拉电阻，
而在 usb device 端，这时就有高速低速设备的区别了。usb1.0, 1.1,2.0 协议中都有定义高低
速设备以满足不同情况的需求，这些在硬件上的区别就是：高速设备：d+ 接一个 1.5kohm
的上拉电阻，d-不接；低速设备则相反。
这样当 usb device 插入到 host 中时，如果是高速设备，则 d+被拉高，d-不变；低速设备则
与之相反。这个上拉过程需要大概 2.5us 的时间，host 这这个时间内便检测到了该信号，即
可判断有 device plug in，和该 device 的类型，然后开始通讯，枚举。。。等。
ID 上下拉或者悬空分析：
② USB OTG（on the go）就是既可以做 host 又可以做 client。
我们一般是作为 client 接受 pc 传输数据，作为 host 时可以接打印机直接把手机中的照片打
印出来
判别是 host 还是 client 是靠 USB_ID 这根 pin
当作为 client 时，USB_ID 基本是悬空的（内部有上拉）
如果侦测到 USB_ID 被拉低，就被认为是作为 host，向外输出
所以需要外部 client 设备把 USB_ID 拉低
其中 ID 脚在 OTG 功能中才使用。由于 Mini-USB 接口分 Mini-A、B 和 AB 接口。
如果你的系统仅仅是用做 Slave，那么就使用 B 接口。
系统控制器会判断 ID 脚的电平判断是什么样的设备插入：
如果是高电平，则是 B 接头插入，此时系统就做主模式(master mode) ；
如果 ID 为低，则是 A 接口插入，然后系统就会使用 HNP 对话协议来决定哪个做 Master，哪
个做 Slave。
这些说明为技术人员总结的，仅供参考。
总结：A 型 ID 接下拉；B 型 ID 悬空或者接上拉；
（A,B,AB 型都是 5 个脚）
我们手机上一般用的都是 B 型 Mini-USB 口
