从 CAD 导入 ANSYS 再到 FLAC3D 的全过程
很多朋友在学习 ANSYS 时，发现它是一个大型通用软件，很多模型都可以通过它进行数值模拟。但就是因为它的通用性，在涉及到具体各个专业领域时就显得不
那么精确。对于岩土工程来说，ANSYS 中只有 D-P 准则，这对于岩土的本构模型是远远不够的。我们就不得去学习相对专业性强一点的软件，这时 FLAC3D 就进入了我们
的视线。FLAC3D 几乎拥有了岩土的所有的本构模型，并且在模拟岩土工程中的流固耦合有相当强的优势。当大家兴致勃勃的学习 FLAC3D，发现它的前后处理能力比较
弱，尤其时建立网格相当复杂。如果碰到复杂的边界时，大家就只能望而却步了，十分打击学习 FLAC3D 的积极性，大家可能开始怀念 ANSYS 的超强前处理能力了。这
时，就不禁要问，能不能把建好的 ANSYS 网格导入 FLAC3D 中，然后再在 FLAC3D 里面进行计算呢？有，当然有。下面我就分享一下我学习的过程，解密从 CAD 导入
ANSYS 再到 FLAC3D 的全过程。
有点啰嗦了，开始正题。下面我将从一个隧道的建模开始，当然对于其他的岩土工程也同样适用。
首先从 CAD 里建立隧道的平面模型，值得注意的时，在 CAD 中建立的线与线之间交叉必须有断点，否则导入 ANSYS 中将会出现问题。

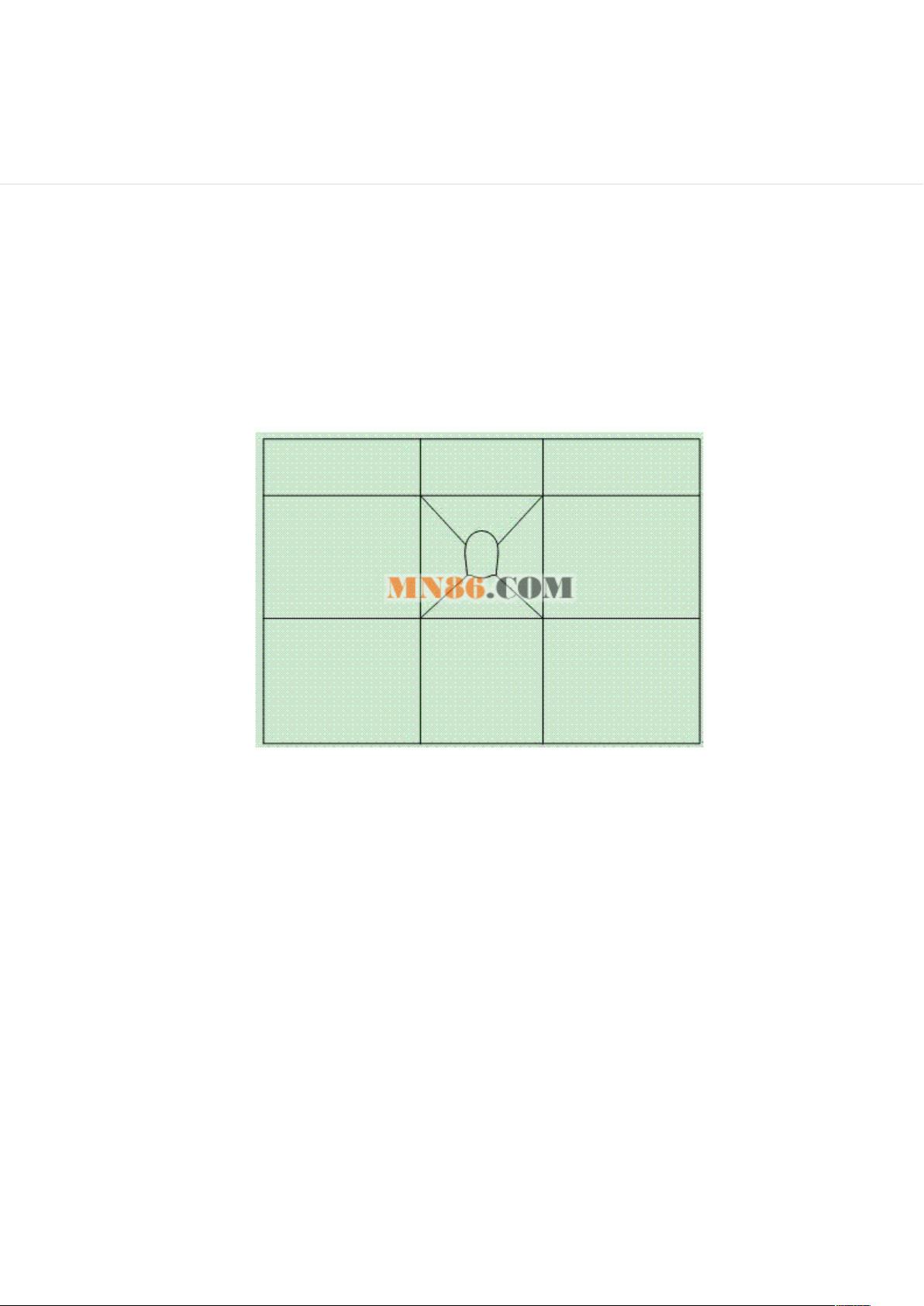

下面是隧道的 CAD 图形：
在 CAD 里面画好隧道模型的平面图后，需要保存成 CAD2004 的 DXF 文件格式，不然无法导入 ANSYS 中。
我使用的 CAD 导入 ANSYS 的软件是 Dxf2Ansys 测试版本，转换前，把保存好的 DXF 文件拷贝到 Dxf2Ansys 测试版本文件夹中，然后就可以点击 Dxf2Ansys 生
成导入的 ANSYS 命令流文件。
下面是导入的过程：
