本例介绍的双路电源自动投切供电电路较上例介绍的电路省去了控制开关，增加了时间继电器，具有自动延时控制功能。
电路工作原理

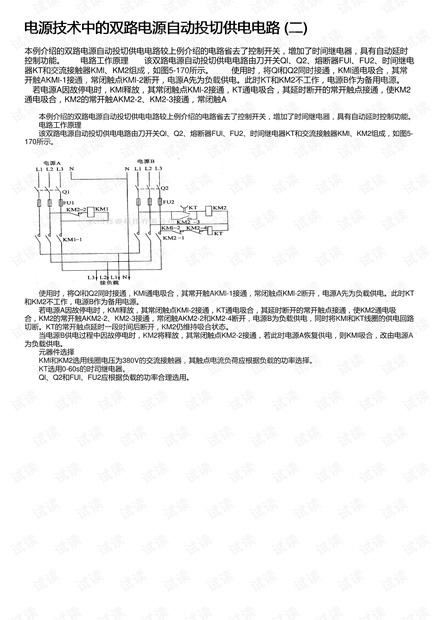

该双路电源自动投切供电电路由刀开关Ql、Q2、熔断器FUl、FU2、时间继电器KT和交流接触器KMl、KM2组成，如图5-
170所示。
使用时，将Ql和Q2同时接通，KMl通电吸合，其常开触AKMl-1接通，常闭触点KMl-2断开，电源A先为负载供电。此时KT
和KM2不工作，电源B作为备用电源。
若电源A因故停电时，KMl释放，其常闭触点KMl-2接通，KT通电吸合，其延时断开的常开触点接通，使KM2通电吸
合，KM2的常开触AKM2-2、KM2-3接通，常闭触AKM2-2和KM2-4断开，电源B为负载供电，同时将KMl和KT线圈的供电回路
切断。KT的常开触点延时一段时间后断开，KM2仍维持吸合状态。
当电源B供电过程中因故停电时，KM2将释放，其常闭触点KM2-2接通，若此时电源A恢复供电，则KMl吸合，改由电源A
为负载供电。
元器件选择
KMl和KM2选用线圈电压为380V的交流接触器，其触点电流负荷应根据负载的功率选择。
KT选用0-60s的时司继电器。
Ql、Q2和FUl、FU2应根据负载的功率合理选用。
