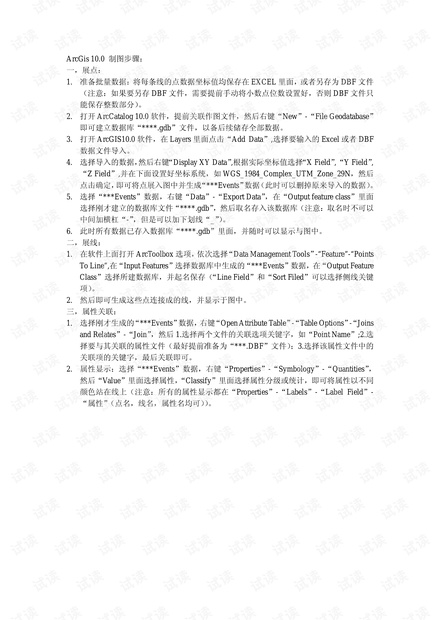

ArcGis 10.0 制图步骤：
一，展点：
1. 准备批量数据：将每条线的点数据坐标值均保存在 EXCEL 里面，或者另存为 DBF 文件
（注意：如果要另存 DBF 文件，需要提前手动将小数点位数设置好，否则 DBF 文件只
能保存整数部分）。
2. 打开 ArcCatalog 10.0 软件，提前关联作图文件，然后右键“New”-“File Geodatabase”
即可建立数据库“****.gdb”文件，以备后续储存全部数据。
3. 打开 ArcGIS10.0 软件，在 Layers 里面点击“Add Data”,选择要输入的 Excel 或者 DBF
数据文件导入。
4. 选择导入的数据，然后右键“Display XY Data”,根据实际坐标值选择“X Field”, “Y Field”,
“Z Field”,并在下面设置好坐标系统，如 WGS_1984_Complex_UTM_Zone_29N，然后
点击确定，即可将点展入图中并生成“***Events”数据（此时可以删掉原来导入的数据）。
5. 选择“***Events”数据，右键“Data”-“Export Data”，在“Output feature class”里面
选择刚才建立的数据库文件“****.gdb”，然后取名存入该数据库（注意：取名时不可以
中间加横杠“-”，但是可以加下划线“_”）。
6. 此时所有数据已存入数据库“****.gdb”里面，并随时可以显示与图中。
二，展线：
1. 在软件上面打开 ArcToolbox 选项，依次选择“Data Management Tools”-“Feature”-“Points
To Line”,在“Input Features”选择数据库中生成的“***Events”数据，在“Output Feature
Class”选择所建数据库，并起名保存（“Line Field”和“Sort Filed”可以选择侧线关键
项）。
2. 然后即可生成这些点连接成的线，并显示于图中。
三，属性关联：
1. 选择刚才生成的“***Events”数据，右键“Open Attribute Table”-“Table Options”-“Joins
and Relates”-“Join”，然后 1.选择两个文件的关联选项关键字，如“Point Name”;2.选
择要与其关联的属性文件（最好提前准备为“***.DBF”文件）；3.选择该属性文件中的
关联项的关键字，最后关联即可。
2. 属性显示：选择“***Events”数据，右键“Properties”-“Symbology”-“Quantities”，
然后“Value”里面选择属性，“Classify”里面选择属性分级或统计，即可将属性以不同
颜色站在线上（注意：所有的属性显示都在“Properties”-“Labels”-“Label Field”-
“属性”（点名，线名，属性名均可））。
