HollySys
主控单元
FM802
主控单元模块
1. 基本说明
1.1 简介
FM802 主控单元组件是 MACS 系统现场控制站的核心设备。与专用机笼配合使用（如
FM301，以下说明均以 FM301 为例），实现对本站 IO 模块数据的采集、运算及接受服务器
的组态命令和数据交换。通过冗余以太网接口把现场控制站的所有数据上传到 MACS 系统
服务器，操作员站/工程师站指令也通过以太网下传到 FM802。
1.2 组成
FM802 主控单元为盒式插件结构,如图 1-1 所示。FM802 的前面板有状态指示灯、掉电
保护开关、复位按钮、电源指示灯；后面板的 64 针插头插在 FM301 内的 64 针插座上，实
现与 FM301 的连接；通信接口、站号设置、电源接口位于机笼 FM301 的背板上。

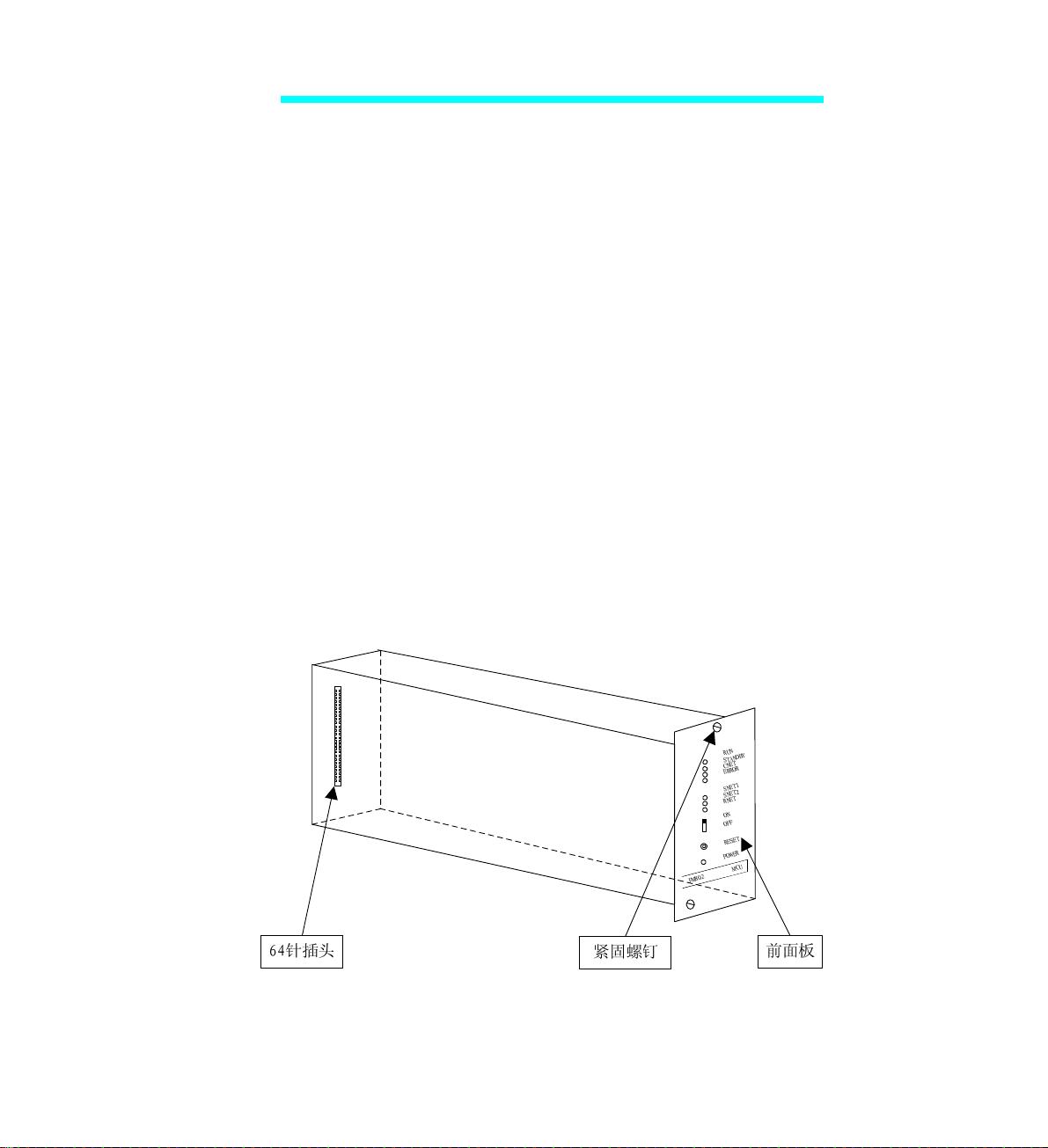

图 1-1 FM802 外观图
HollySys 1
