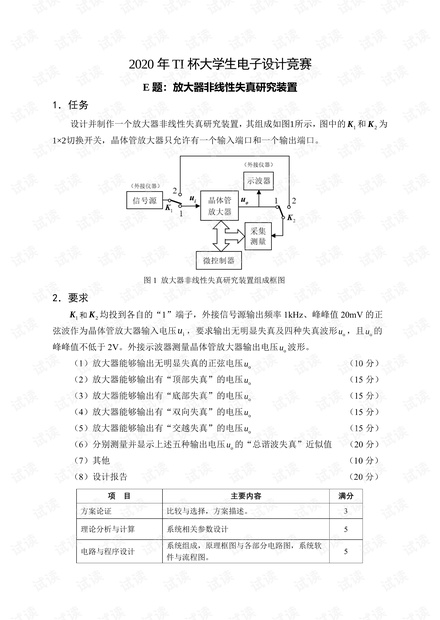

2020 年 TI 杯大学生电子设计竞赛
E 题：放大器非线性失真研究装置
1．任务
设计并制作一个放大器非线性失真研究装置，其组成如图1所示，图中的
1
K
和
2
K
为
1×2切换开关，晶体管放大器只允许有一个输入端口和一个输出端口。
2．要求
1
K
和
2
K
均投到各自的“1”端子，外接信号源输出频率 1kHz、峰峰值 20mV 的正
弦波作为晶体管放大器输入电压
i
u
，要求输出无明显失真及四种失真波形
o
u
，且
o
u
的
峰峰值不低于 2V。外接示波器测量晶体管放大器输出电压
o
u
波形。
（1）放大器能够输出无明显失真的正弦电压
o
u
（10 分）
（2）放大器能够输出有“顶部失真”的电压
o
u
（15 分）
（3）放大器能够输出有“底部失真”的电压
o
u
（15 分）
（4）放大器能够输出有“双向失真”的电压
o
u
（15 分）
（5）放大器能够输出有“交越失真”的电压
o
u
（15 分）
（6）分别测量并显示上述五种输出电压
o
u
的“总谐波失真”近似值 （20 分）
（7）其他 （10 分）
（8）设计报告 （20 分）
项 目
主要内容
满分
方案论证
比较与选择，方案描述。
3
理论分析与计算
系统相关参数设计
5
电路与程序设计
系统组成，原理框图与各部分电路图，系统软
件与流程图。
5
图 1 放大器非线性失真研究装置组成框图
