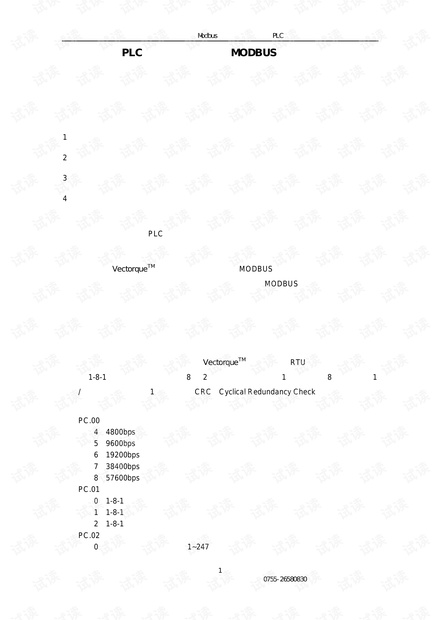

蓝海华腾变频器 Modbus 通讯操作指南——PLC 篇
第 1 页
有任何疑问 请致电蓝海华腾变频器开发部：0755-26580830
三菱 PLC 与蓝海华腾变频器 MODBUS 通讯操作指南
一、引言
在自动化系统中，变频器与控制系统之间串行通讯的应用越来越广泛，通过与远程控制
系统的连接，可以实现：
1）、变频器控制参数的调整。
2）、变频器的调节。
3）、变频器的控制及监控。
4）、变频器的故障管理及其故障后重新起动。
因而，许多用户在选择变频器时，对变频器的通讯功能提出了更多严格的要求，需要变
频器与上位机控制系统、PLC 控制器、文本显示器人机界面和触摸屏人机界面等设备实现快
速准确的数据交换，以保证控制系统功能的完整。
蓝海华腾 Vectorque
TM
变频器内置国际标准的 MODBUS 通信协议，能方便地与其他支
持该协议的工控设备进行数据交换，实现互连互通。详细的 MODBUS 协议，以及变频器寄存
器地址分布，在变频器用户手册中有介绍。
二、通讯参数
为实现变频器与其他设备之间的正常通讯，必须确保变频器的通讯参数设置与该设备相
一致，并选择正确的通讯端口。蓝海华腾 Vectorque
TM
变频器采用 RTU 传输方式，通讯格式
固定为 1-8-1 格式，即数据以字节（8 位 2 进制码）传输，包含 1 个起始位，8 个数据位，1
个奇/偶校验位或无校验，1 个停止位；CRC（Cyclical Redundancy Check，循环冗余校验）。
变频器的通讯参数：
PC.00 通讯波特率
4：4800bps
5：9600bps
6：19200bps
7：38400bps
8：57600bps
PC.01 数据格式
0：1-8-1 格式，无校验
1：1-8-1 格式，偶校验
2：1-8-1 格式，奇校验
PC.02 本机地址
0是广播地址，可用地址为 1~247。
