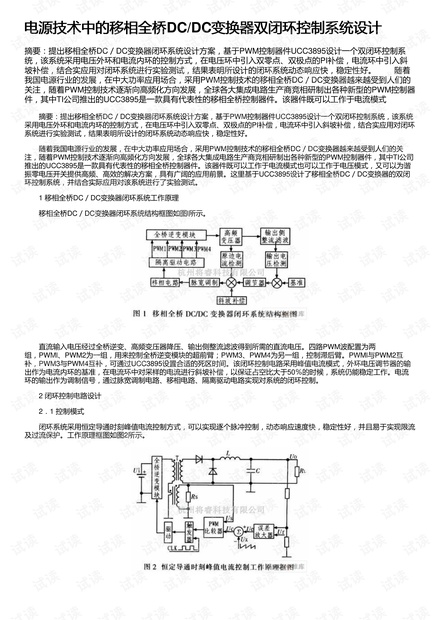

电源技术中的移相全桥电源技术中的移相全桥DC/DC变换器双闭环控制系统设计变换器双闭环控制系统设计
摘要：提出移相全桥DC／DC变换器闭环系统设计方案，基于PWM控制器件UCC3895设计一个双闭环控制系
统，该系统采用电压外环和电流内环的控制方式，在电压环中引入双零点、双极点的PI补偿，电流环中引入斜
坡补偿，结合实应用对闭环系统进行实验测试，结果表明所设计的闭环系统动态响应快，稳定性好。 随着
我国电源行业的发展，在中大功率应用场合，采用PWM控制技术的移相全桥DC／DC变换器越来越受到人们的
关注，随着PWM控制技术逐渐向高频化方向发展，全球各大集成电路生产商竞相研制出各种新型的PWM控制器
件，其中TI公司推出的UCC3895是一款具有代表性的移相全桥控制器件。该器件既可以工作于电流模式
摘要：提出移相全桥DC／DC变换器闭环系统设计方案，基于PWM控制器件UCC3895设计一个双闭环控制系统，该系统
采用电压外环和电流内环的控制方式，在电压环中引入双零点、双极点的PI补偿，电流环中引入斜坡补偿，结合实应用对闭环
系统进行实验测试，结果表明所设计的闭环系统动态响应快，稳定性好。
随着我国电源行业的发展，在中大功率应用场合，采用PWM控制技术的移相全桥DC／DC变换器越来越受到人们的关
注，随着PWM控制技术逐渐向高频化方向发展，全球各大集成电路生产商竞相研制出各种新型的PWM控制器件，其中TI公司
推出的UCC3895是一款具有代表性的移相全桥控制器件。该器件既可以工作于电流模式也可以工作于电压模式，又可以为谐
振零电压开关提供高频、高效的解决方案，具有广阔的应用前景。这里基于UCC3895设计了移相全桥DC／DC变换器的双闭
环控制系统，并结合实际应用对该系统进行了实验测试。
1 移相全桥DC／DC变换器闭环系统工作原理

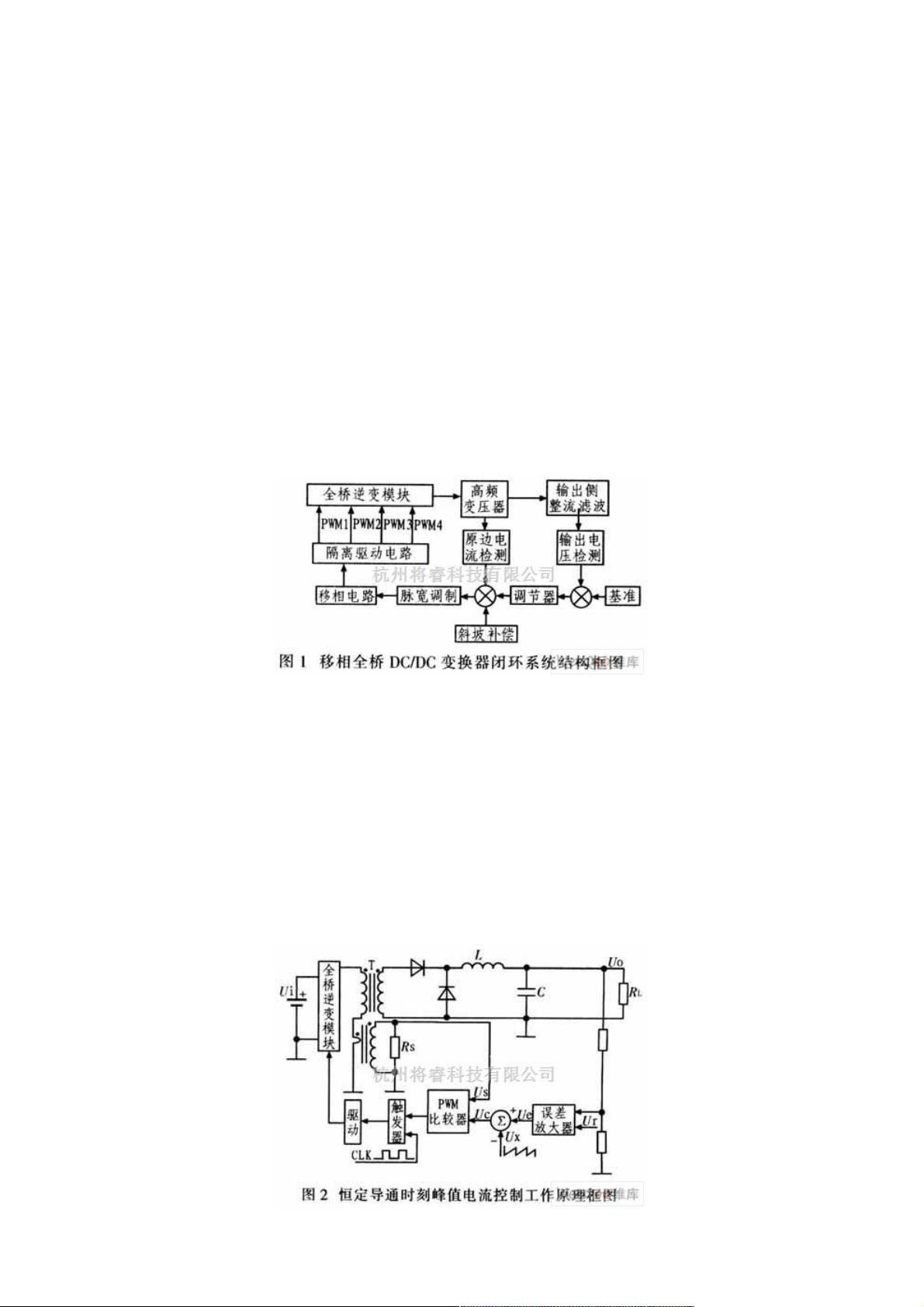

移相全桥DC／DC变换器闭环系统结构框图如图l所示。
直流输入电压经过全桥逆变、高频变压器降压、输出侧整流滤波得到所需的直流电压。四路PWM波配置为两
组，PWMl、PWM2为一组，用来控制全桥逆变模块的超前臂；PWM3、PWM4为另一组，控制滞后臂。PWMl与PWM2互
补，PWM3与PWM4互补，可通过UCC3895设置合适的死区时间。该闭环控制电路采用峰值电流模式，外环电压调节器的输
出作为电流内环的基准，在电流环中对采样的电流进行斜坡补偿，以保证占空比大于50％的时候，系统仍能稳定工作。电流
环的输出作为调制信号，通过脉宽调制电路、移相电路、隔离驱动电路实现对系统的闭环控制。
2 闭环控制电路设计
2．1 控制模式
闭环系统采用恒定导通时刻峰值电流控制方式，可以实现逐个脉冲控制，动态响应速度快，稳定性好，并且易于实现限流
及过流保护。工作原理框图如图2所示。
