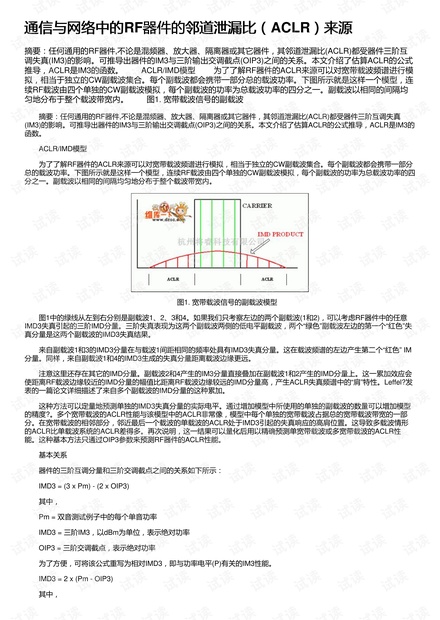

摘要：任何通用的RF器件,不论是混频器、放大器、隔离器或其它器件，其邻道泄漏比(ACLR)都受器件三阶互
调失真(IM3)的影响。可推导出器件的IM3与三阶输出交调截点(OIP3)之间的关系。本文介绍了估算ACLR的公式
推导，ACLR是IM3的函数。 ACLR/IMD模型 为了了解RF器件的ACLR来源可以对宽带载波频谱进行模
拟，相当于独立的CW副载波集合。每个副载波都会携带一部分总的载波功率。下图所示就是这样一个模型，连
续RF载波由四个单独的CW副载波模拟，每个副载波的功率为总载波功率的四分之一。副载波以相同的间隔均
匀地分布于整个载波带宽内。 图1. 宽带载波信号的副载波
摘要：任何通用的RF器件,不论是混频器、放大器、隔离器或其它器件，其邻道泄漏比(ACLR)都受器件三阶互调失真
(IM3)的影响。可推导出器件的IM3与三阶输出交调截点(OIP3)之间的关系。本文介绍了估算ACLR的公式推导，ACLR是IM3的
函数。
ACLR/IMD模型
为了了解RF器件的ACLR来源可以对宽带载波频谱进行模拟，相当于独立的CW副载波集合。每个副载波都会携带一部分
总的载波功率。下图所示就是这样一个模型，连续RF载波由四个单独的CW副载波模拟，每个副载波的功率为总载波功率的四
分之一。副载波以相同的间隔均匀地分布于整个载波带宽内。
图1. 宽带载波信号的副载波模型
图1中的绿线从左到右分别是副载波1、2、3和4。如果我们只考察左边的两个副载波(1和2)，可以考虑RF器件中的任意
IMD3失真引起的三阶IMD分量。三阶失真表现为这两个副载波两侧的低电平副载波，两个“绿色”副载波左边的第一个“红色”失
真分量是这两个副载波的IMD3失真结果。
来自副载波1和3的IMD3分量在与载波1间距相同的频率处具有IMD3失真分量。这在载波频谱的左边产生第二个“红色” IM
分量。同样，来自副载波1和4的IMD3生成的失真分量距离载波边缘更远。
注意这里还存在其它的IMD分量。副载波2和4产生的IM3分量直接叠加在副载波1和2产生的IMD分量上。这一累加效应会
使距离RF载波边缘较近的IMD分量的幅值比距离RF载波边缘较远的IMD分量高，产生ACLR失真频谱中的“肩”特性。Leffel?发
表的一篇论文详细描述了来自多个副载波的IMD分量的这种累加。
这种方法可以定量地预测单独的IMD3失真分量的实际电平。通过增加模型中所使用的单独的副载波的数量可以增加模型
的精度?。多个宽带载波的ACLR性能与该模型中的ACLR非常像，模型中每个单独的宽带载波占据总的宽带载波带宽的一部
分。在宽带载波的相邻部分，邻近最后一个载波的单载波的ACLR处于IMD3引起的失真响应的高肩位置。这导致多载波情形
的ACLR比单载波系统的ACLR差得多。再次说明，这一结果可以量化后用以精确预测单宽带载波或多宽带载波的ACLR性
能。这种基本方法只通过OIP3参数来预测RF器件的ACLR性能。
基本关系
器件的三阶互调分量和三阶交调截点之间的关系如下所示：
IMD3 = (3 x Pm) - (2 x OIP3)
其中，
Pm = 双音测试例子中的每个单音功率
IMD3 = 三阶IM3，以dBm为单位，表示绝对功率
OIP3 = 三阶交调截点，表示绝对功率
为了方便，可将该公式重写为相对IMD3，即与功率电平(P)有关的IM3性能。
IMD3 = 2 x (Pm - OIP3)
其中，
