拨叉零件加工
完成图所示拨叉零件加工。

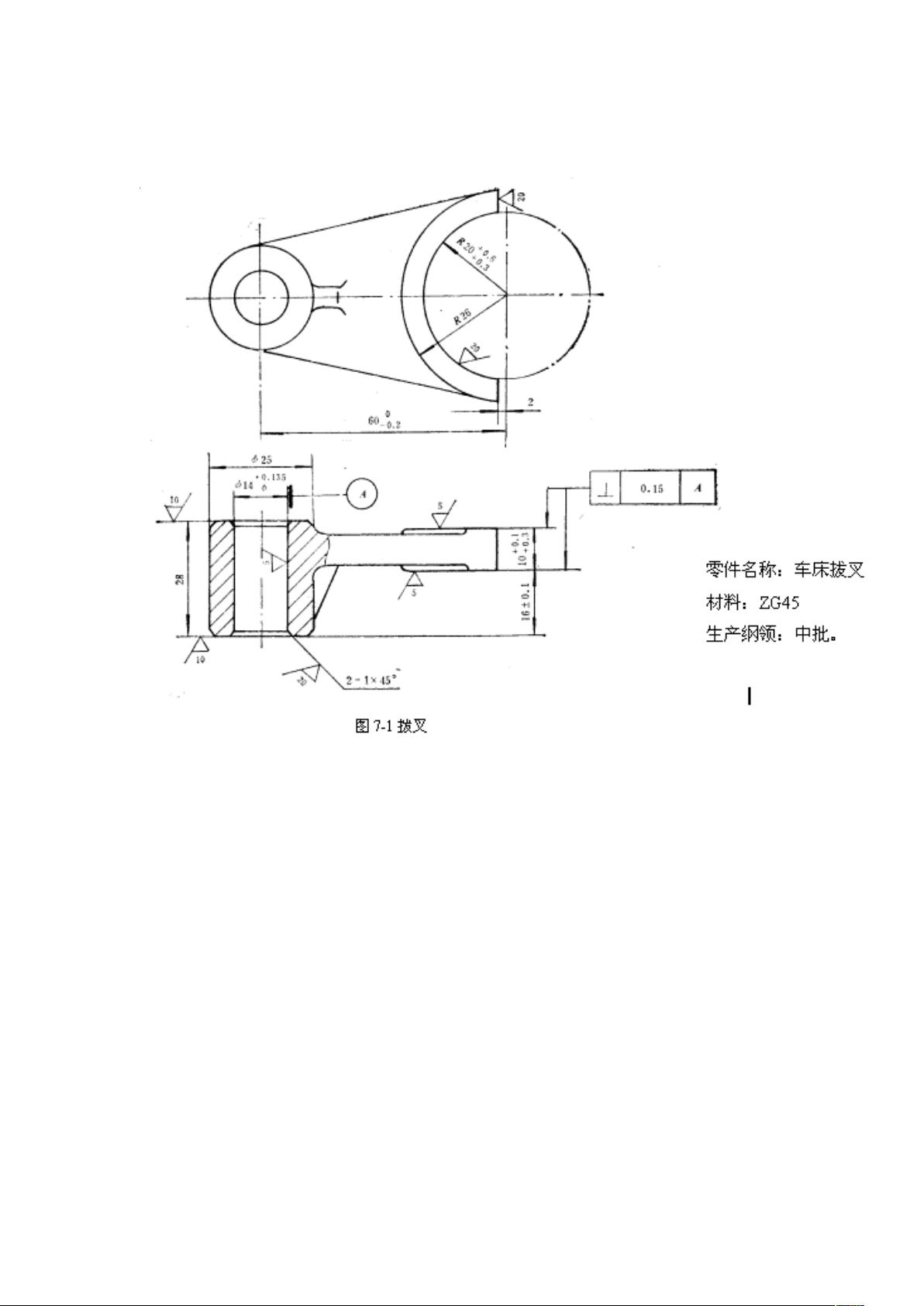

图 1 拨叉
一、分析零件工艺结构性；
CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者
的要求工作，获得所需的速度和扭矩的作用。通过上方的力拨动下方的齿轮变速。两件零
件铸为一体，加工时分开。
（1）以 φ14 为中心的加工表面
这一组加工表面包括：φ14 的孔，以及其上下端面，上端面与孔有位置要求
（2）以 φ40 为中心的加工表面
这一组加工表面包括：φ40 的孔，以及其上下两个端面。
这两组表面有一定的位置度要求,即 φ40 的孔上下两个端面与 φ14 的孔有垂直度要求。
由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
二、选用毛坯或明确来料状况；
零件材料为 ZG45。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故
选择铸件毛坯。有的采用 HT200
三、基面的选择
基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到
保证，生产率得以提高。否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的
大批报废，是生产无法正常进行。
