1
第三章 工艺尺寸链
2
§3.1
尺寸链的定义和组成
一、尺寸链

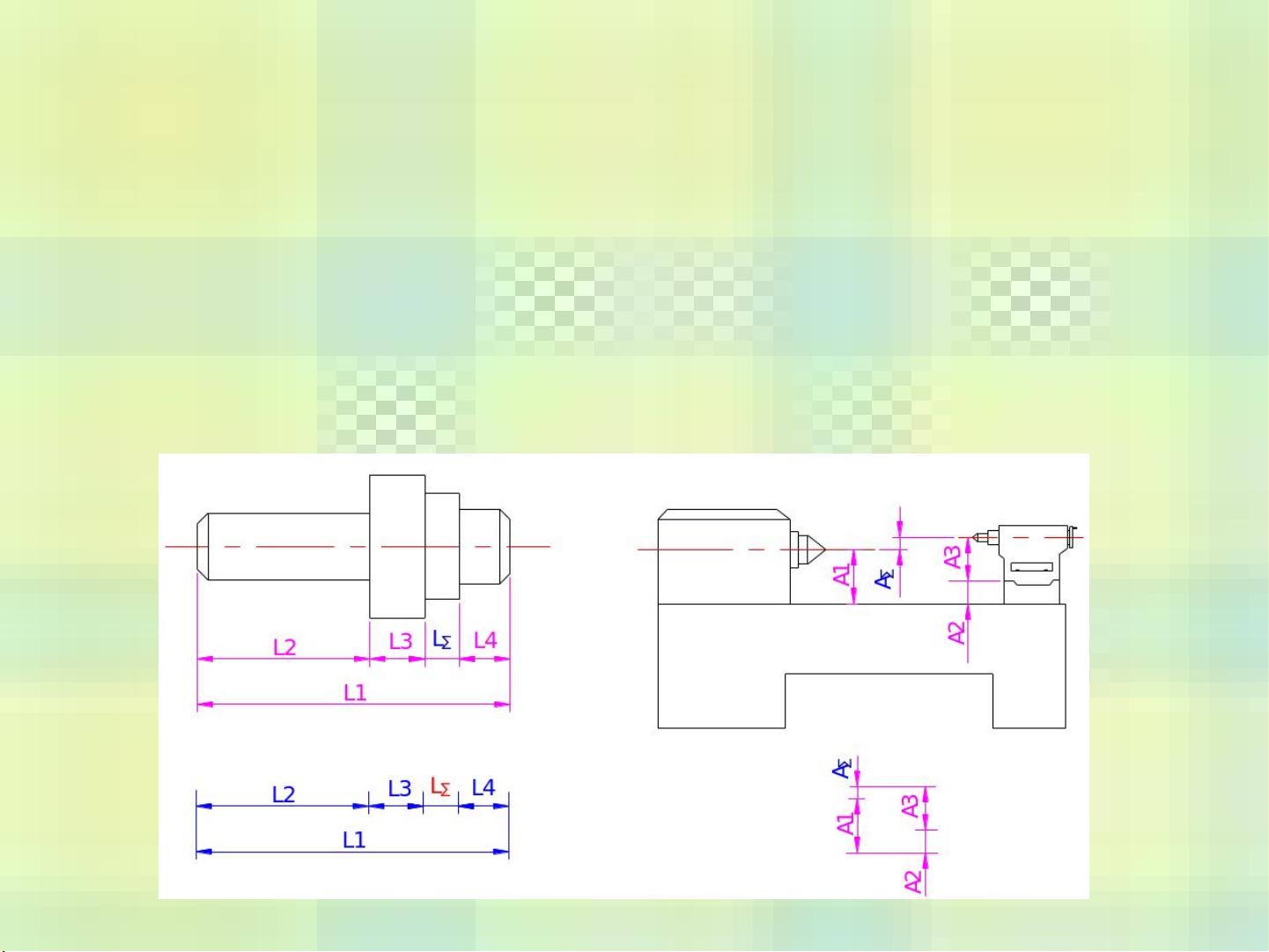

尺寸链指的是在零件加工或机器装配过程中，由相互联系
的尺寸形成的封闭尺寸组。
3
1.
尺寸链的分类
(1)
出现在零件中，称之为
零件尺寸链
(2)
由工艺尺寸组成，称之为
工艺尺寸链
(3)
出现在装配中，称之为
装配尺寸链
2.
尺寸链的含义
尺寸链的含义包含两个意思：
(1)
封闭性：
尺寸链的各尺寸应构成封闭形式（并且是按
照一定顺序首尾相接的。
(2)
关联性：
尺寸链中的任何一个尺寸变化都将直接影响
其它尺寸的变化。
4

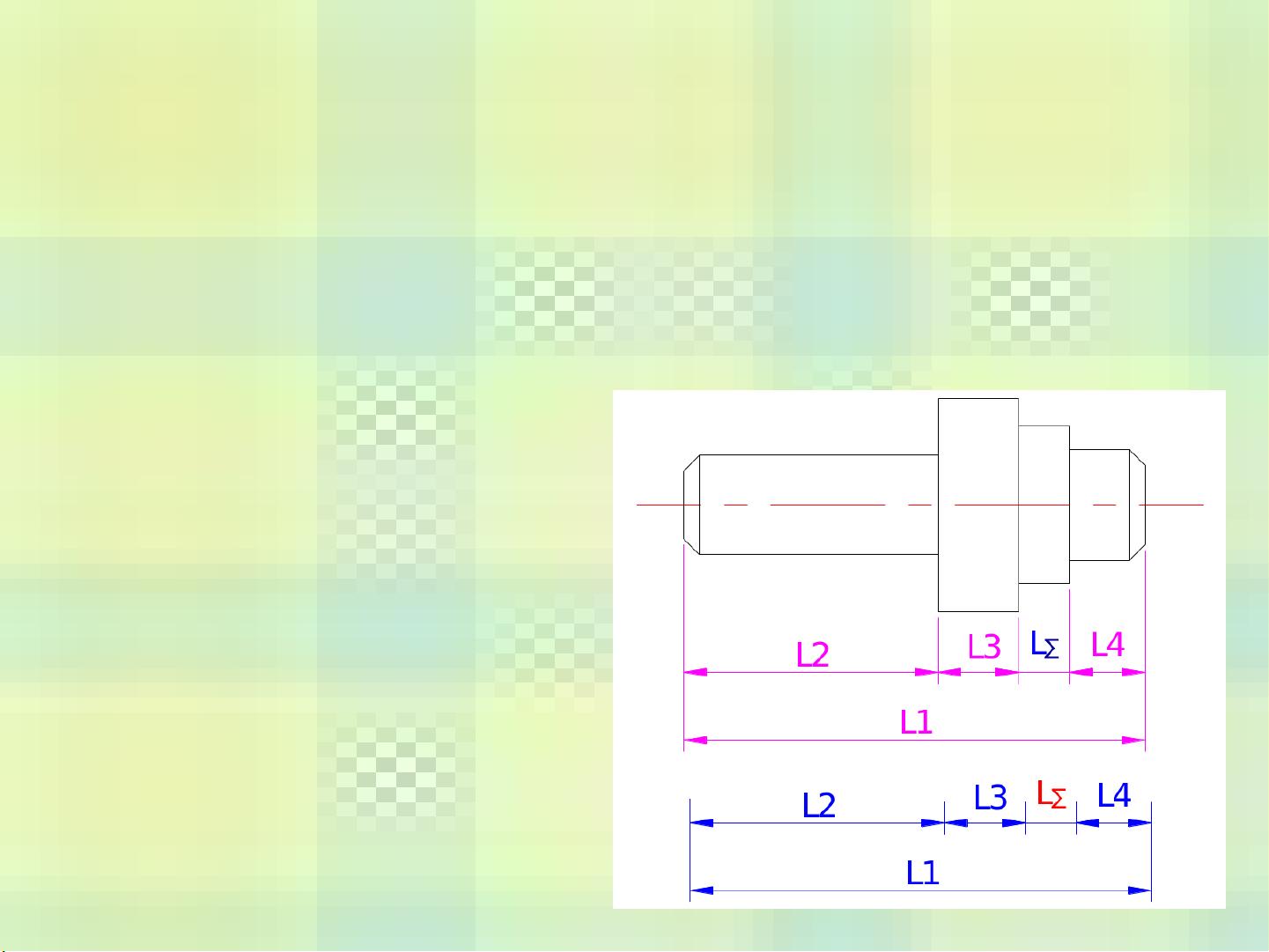

二、尺寸链的有关术语
在零件加工或机器装配过程
中，
最后自然形成（即间接获
得或间接保证）的尺寸。
表示
方法：下标加∑，如
A
∑
、
L
∑
。
1.
尺寸键的环
构成尺寸链的每一个尺寸都称为“环”。
可分为
组成环
A
i
封闭环
A
∑
增环
减环
2.
封闭环
1
A
2
A
5
(1)
由于封闭环是最后形成的，因此在加工或装配完成前
,
它
是不存在的。
(2)
封闭环的尺寸自己不能保证，是靠其它相关尺寸来保证
的。
2.1
封闭环的特点：
剩余63页未读，
继续阅读
