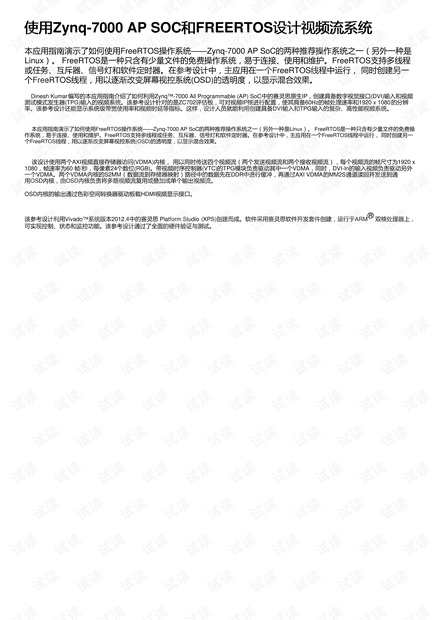

Zynq-7000 AP SoC与FreeRTOS构建视频流系统

"本应用指南主要探讨如何使用Zynq-7000 All Programmable System on Chip (AP SoC)结合FreeRTOS操作系统来构建一个视频流系统。Zynq-7000 AP SoC集成了FPGA和处理器系统，提供强大的硬件可编程性和实时操作系统的优势。FreeRTOS因其小巧、易用且便于维护的特性，成为Zynq-7000 AP SoC的推荐选择之一，尤其适合需要高效能与实时性的视频处理应用。 FreeRTOS是一个轻量级的实时操作系统，它支持多线程任务执行，允许开发者创建多个并发运行的任务。互斥器、信号灯和软件定时器等机制确保了任务间的同步和通信，增强了系统的灵活性。在参考设计中，FreeRTOS被用来管理主应用和其他辅助任务，例如调整屏幕视控系统（On-Screen Display, OSD）的透明度，以实现视频混合效果。 设计中，Zynq-7000 AP SoC的硬件资源被充分利用，包括两个AXI Video Direct Memory Access (VDMA)核，它们用于同时处理四个视频流，每个流的分辨率是1920x1080，帧率为60帧/秒，色彩深度为24位RGB。视频时序控制器（VTC）驱动一个VDMA，而DVI-In输入视频则驱动另一个。VDMA通过DDR内存进行数据缓冲，然后通过MM2S通道读取并发送到通用OSD内核，OSD内核将多个视频流复用或叠加成单一输出流。 OSD内核的输出经过色彩空间转换后，通过板载的HDMI接口显示。整个设计利用Vivado系统版本进行开发，提供了一个完整的端到端解决方案，不仅展示了Zynq-7000 AP SoC的性能，还突显了FreeRTOS在实时视频处理中的作用。这个参考设计对于那些希望在嵌入式平台上构建复杂、高性能视频系统的设计者来说，具有很高的参考价值。" 本设计通过Zynq-7000 AP SoC的硬件加速能力和FreeRTOS的软件调度，实现了高效的视频流处理，同时展示了FPGA在处理实时视频任务中的潜力。这种结合使用的方法能够帮助工程师在满足实时性需求的同时，优化系统性能，简化软件维护。
