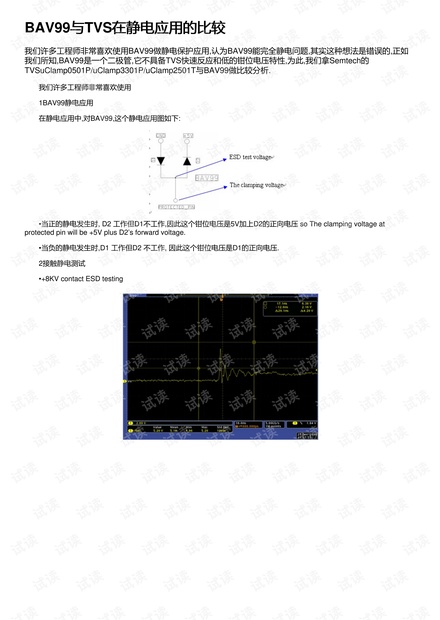

BAV99与与TVS在静电应用的比较在静电应用的比较
我们许多工程师非常喜欢使用BAV99做静电保护应用,认为BAV99能完全静电问题,其实这种想法是错误的,正如
我们所知,BAV99是一个二极管,它不具备TVS快速反应和低的钳位电压特性,为此,我们拿Semtech的
TVSuClamp0501P/uClamp3301P/uClamp2501T与BAV99做比较分析.
我们许多工程师非常喜欢使用
1BAV99静电应用

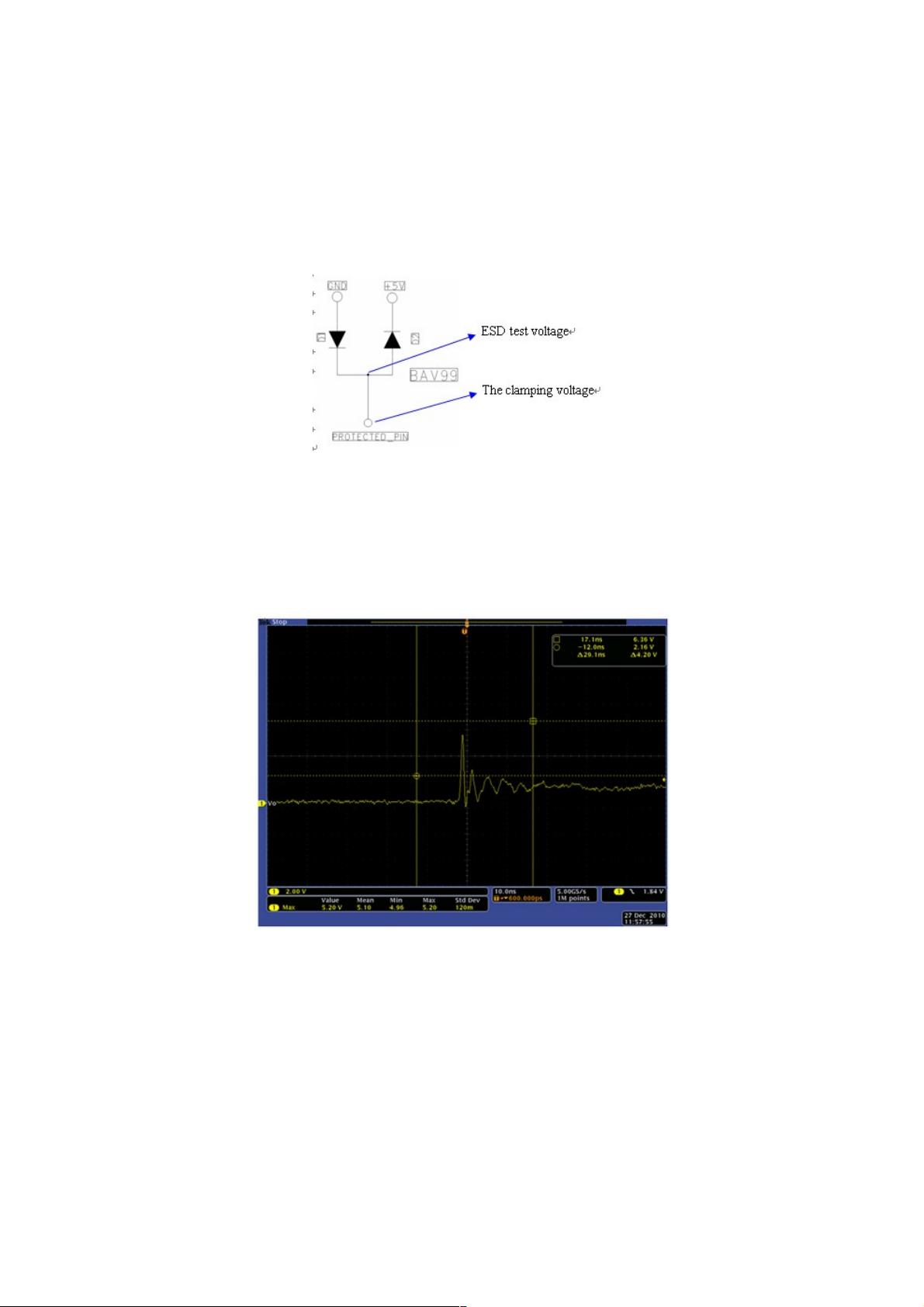

在静电应用中,对BAV99,这个静电应用图如下:
•当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压是5V加上D2的正向电压 so The clamping voltage at
protected pin will be +5V plus D2’s forward voltage.
•当负的静电发生时,D1 工作但D2 不工作, 因此这个钳位电压是D1的正向电压.
2接触静电测试
•+8KV contact ESD testing
