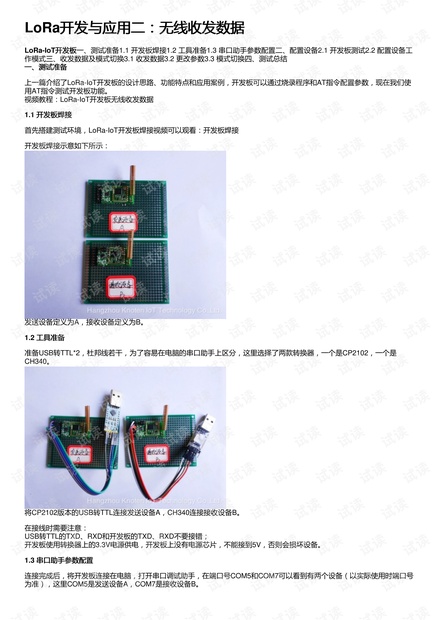

LoRa开发与应用二：无线收发数据开发与应用二：无线收发数据
LoRa-IoT开发板开发板一、测试准备1.1 开发板焊接1.2 工具准备1.3 串口助手参数配置二、配置设备2.1 开发板测试2.2 配置设备工
作模式三、收发数据及模式切换3.1 收发数据3.2 更改参数3.3 模式切换四、测试总结
一、测试准备一、测试准备
上一篇介绍了LoRa-IoT开发板的设计思路、功能特点和应用案例，开发板可以通过烧录程序和AT指令配置参数，现在我们使
用AT指令测试开发板功能。
视频教程：LoRa-IoT开发板无线收发数据
1.1 开发板焊接开发板焊接
首先搭建测试环境，LoRa-IoT开发板焊接视频可以观看：开发板焊接

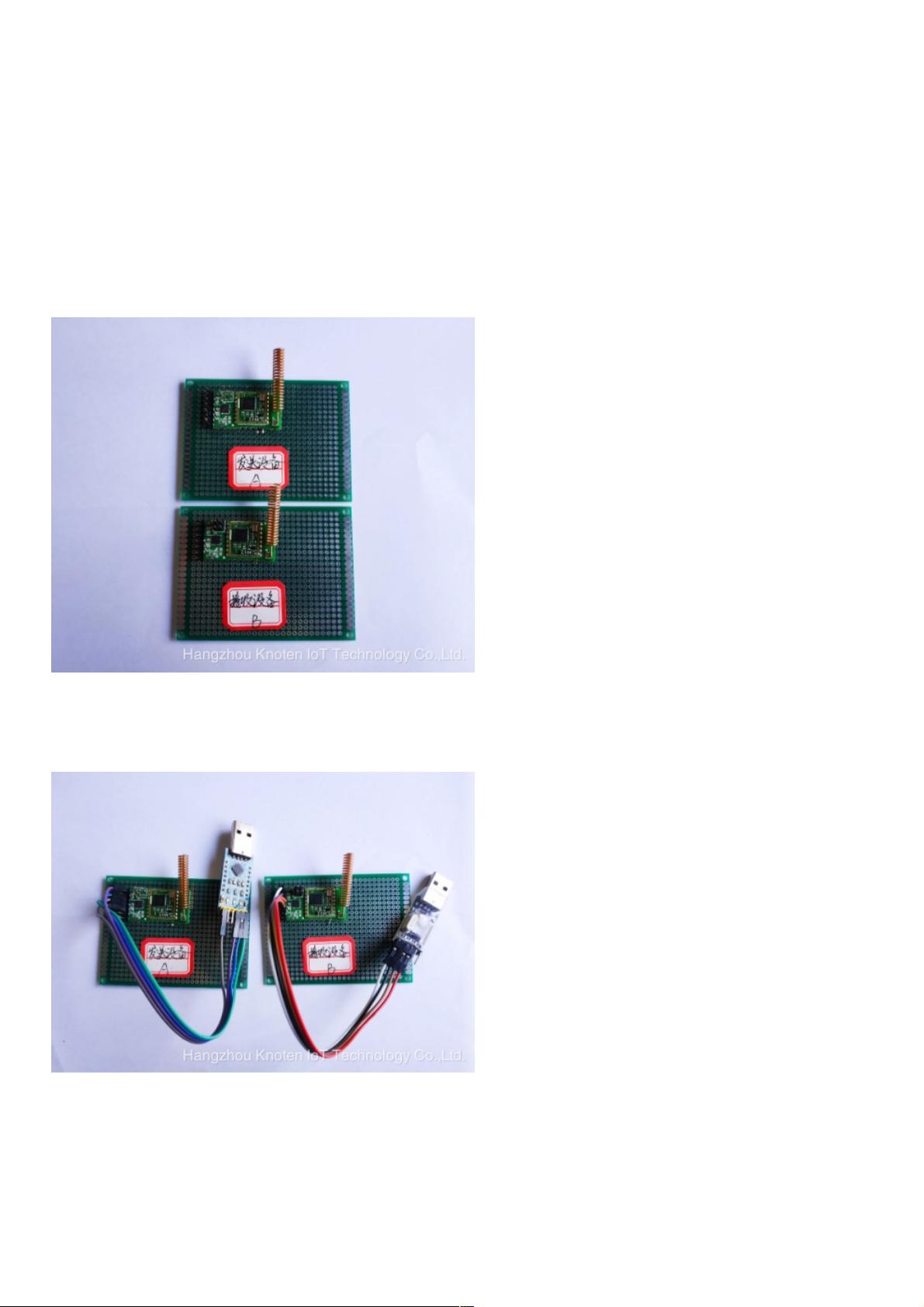

开发板焊接示意如下所示：
发送设备定义为A，接收设备定义为B。
1.2 工具准备工具准备
准备USB转TTL*2，杜邦线若干，为了容易在电脑的串口助手上区分，这里选择了两款转换器，一个是CP2102，一个是
CH340。
将CP2102版本的USB转TTL连接发送设备A，CH340连接接收设备B。
在接线时需要注意：
USB转TTL的TXD、RXD和开发板的TXD、RXD不要接错；
开发板使用转换器上的3.3V电源供电，开发板上没有电源芯片，不能接到5V，否则会损坏设备。
1.3 串口助手参数配置串口助手参数配置
连接完成后，将开发板连接在电脑，打开串口调试助手，在端口号COM5和COM7可以看到有两个设备（以实际使用时端口号
为准），这里COM5是发送设备A，COM7是接收设备B。
