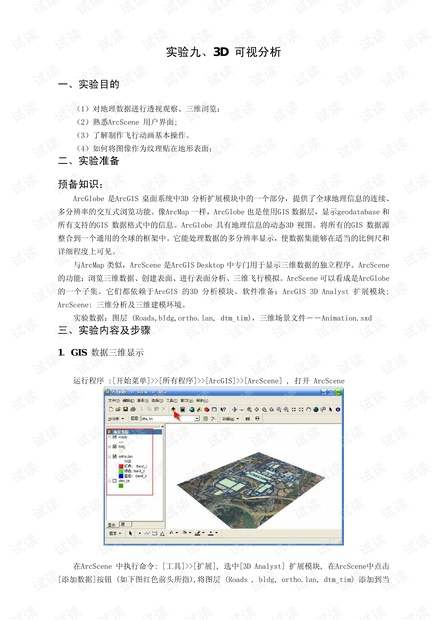

实验九、3D 可视分析
一、实验目的
（1）对地理数据进行透视观察、三维浏览；
（2）熟悉ArcScene 用户界面;
（3）了解制作飞行动画基本操作。
（4）如何将图像作为纹理贴在地形表面；
二、实验准备
预备知识：
ArcGlobe 是ArcGIS 桌面系统中3D 分析扩展模块中的一个部分，提供了全球地理信息的连续、
多分辨率的交互式浏览功能。像ArcMap 一样，ArcGlobe 也是使用GIS 数据层，显示geodatabase 和
所有支持的GIS 数据格式中的信息。ArcGlobe 具有地理信息的动态3D 视图。将所有的GIS 数据源
整合到一个通用的全球的框架中。它能处理数据的多分辨率显示，使数据集能够在适当的比例尺和
详细程度上可见。
与ArcMap 类似，ArcScene 是ArcGIS Desktop 中专门用于显示三维数据的独立程序。ArcScene
的功能：浏览三维数据、创建表面、进行表面分析、三维飞行模拟。ArcScene 可以看成是ArcGlobe
的一个子集。它们都依赖于ArcGIS 的3D 分析模块。软件准备：ArcGIS 3D Analyst 扩展模块;
ArcScene: 三维分析及三维建模环境。
实验数据：图层 (Roads,bldg,ortho.lan, dtm_tim)，三维场景文件――Animation.sxd
三、实验内容及步骤
1．GIS 数据三维显示
运行程序 :[开始菜单]>>[所有程序]>>[ArcGIS]>>[ArcScene] , 打开 ArcScene
在ArcScene 中执行命令: [工具]>>[扩展], 选中[3D Analyst] 扩展模块, 在ArcScene中点击
[添加数据]按钮 (如下图红色前头所指),将图层 (Roads , bldg, ortho.lan, dtm_tim) 添加到当
