MATLAB仿真曲柄滑块机构运动分析
5星 · 超过95%的资源 需积分: 12 108 浏览量
更新于2023-03-16
2
收藏 318KB DOC 举报

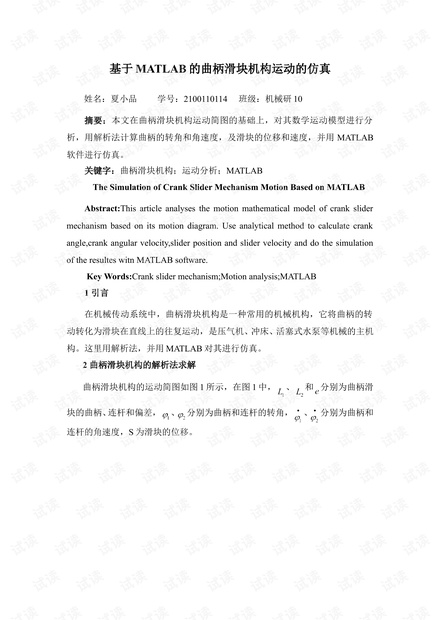

"该文详细介绍了如何基于MATLAB软件对曲柄滑块机构进行运动仿真。作者首先分析了曲柄滑块机构的数学运动模型,然后利用解析法计算曲柄的转角、角速度,以及滑块的位移和速度。文章通过MATLAB仿真验证了这些计算结果,为曲柄滑块机构的设计和分析提供了实用的方法。"
在机械工程中,曲柄滑块机构是一种重要的转换机构,它可以将旋转运动转化为直线往复运动,常见于各种机械设备,如压缩机、冲压机和活塞泵等。在【标题】"基于MATLAB的曲柄滑块机构运动的仿真"中,作者深入探讨了如何使用MATLAB这一强大的计算和仿真工具来研究这一机构的运动特性。
在【描述】中提到,文章首先从曲柄滑块机构的运动简图出发,建立其数学模型。通过对模型的解析分析,可以计算出曲柄的转角θc和角速度ωc,同时也能得到滑块的位移S和速度vS。在MATLAB环境中,这些计算可以通过编程实现,从而进行动态仿真,直观地展示机构的工作过程。
在【部分内容】中,详细阐述了解析法求解曲柄滑块机构的过程。机构中,曲柄、连杆和滑块的位置和速度关系可以通过几何关系和矢量运算得到。例如,根据四边形法则,可以建立滑块位移S与曲柄转角之间的关系。通过复数运算,可以得到滑块位移S和连杆角位移θl的表达式。这样的解析计算为后续的MATLAB仿真提供了理论基础。
MATLAB仿真是现代工程分析的重要手段,它能够快速、直观地验证理论计算结果,帮助工程师优化设计。在曲柄滑块机构的仿真中,可以通过MATLAB的Simulink模块构建动态模型,设置初始条件和边界条件,运行仿真以观察滑块的运动轨迹和速度变化,以及曲柄的旋转情况。此外,仿真还可以帮助分析机构在不同参数下的性能,比如改变曲柄长度或滑块质量,观察这些变化如何影响机构的工作特性。
这篇文章通过结合理论分析和MATLAB仿真,深入研究了曲柄滑块机构的运动特性,为实际工程应用提供了有价值的参考。MATLAB作为强大的计算工具,使得复杂的机械运动分析变得更为便捷,对于理解和改进这类机构的设计具有重要意义。
