设计方案提示

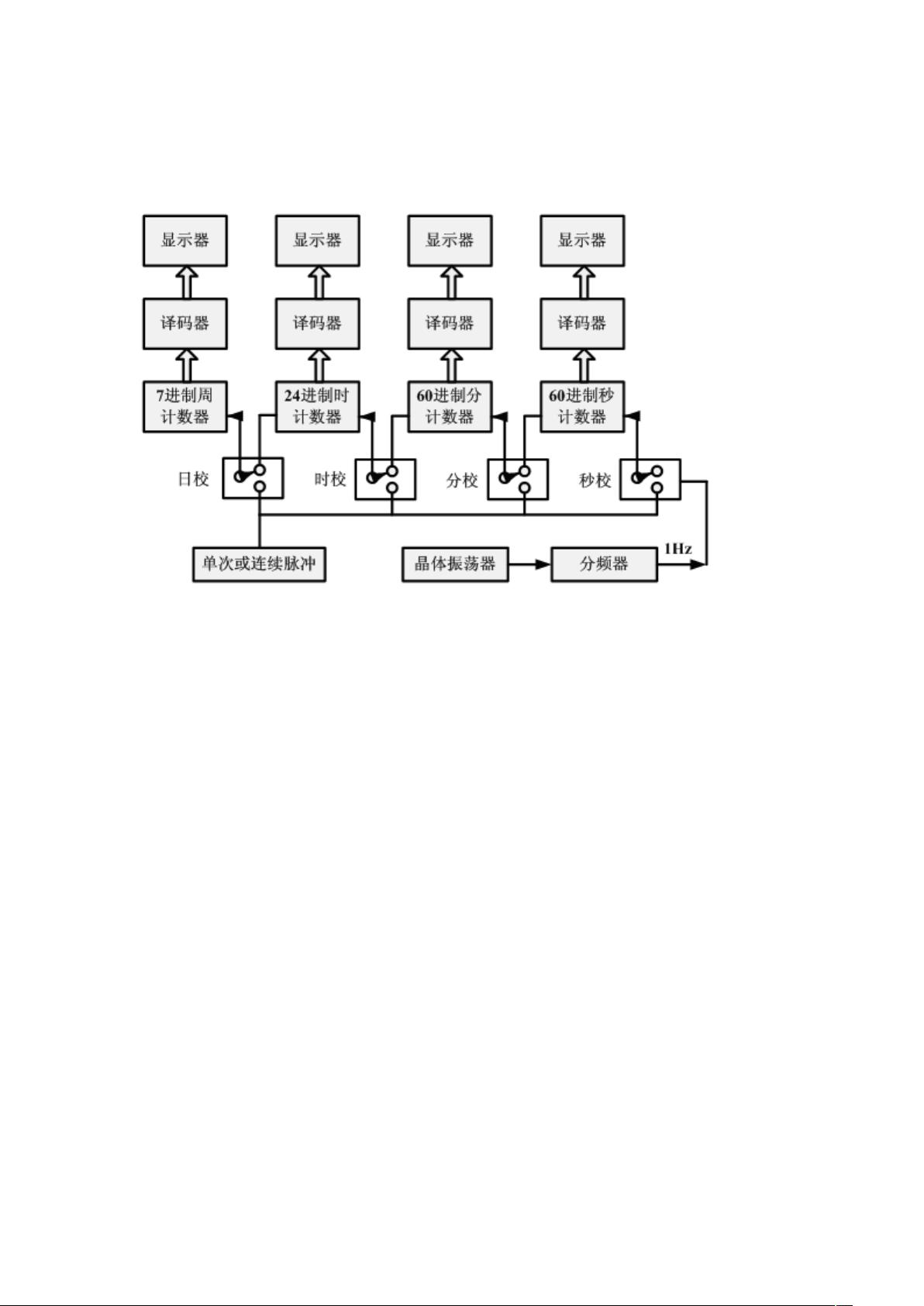

根据设计任务和要求，对照数字电子钟的框图，可以分以下几部分进行模
块化设计。
1. 秒脉冲发生器
脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，
通常用晶体振荡器发出的脉冲经过整形、分频获得 1Hz 的秒脉冲。如晶振为
32768 Hz，通过 15 次二分频后可获得 1Hz 的脉冲输出.
2. 计数译码显示
秒、分、时、日分别为 60、60、24、7 进制计数器、秒、分均为 60 进制，
即显示 00～59，它们的个位为十进制，十位为六进制。时为二十四进制计数
器，显示为 00～23，个位仍为十进制，而十位为三进制，但当十进位计到 2，
而个位计到 4 时清零，就为二十四进制了。
