元件符号就是用来表示元器件引脚电气分布关系的一个图形标志。它是和现

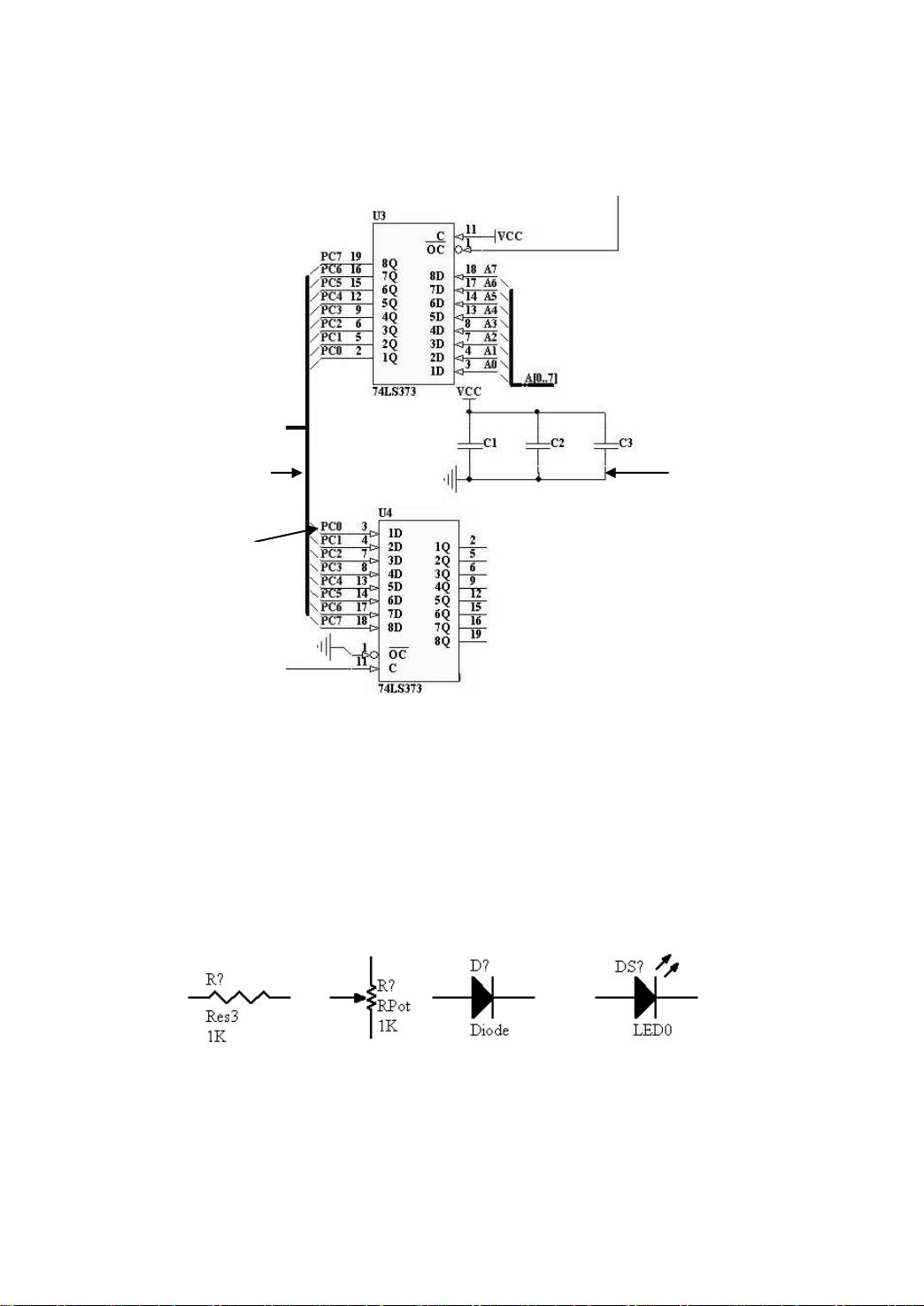

实中的元件相对应的。图 1.1.5 是普通电阻的符号，图 1.1.6 是可变电阻的
符号，图 1.1.7 是普通二极管的符号，图 1.1.8 是发光二极管的符号，图
1.1.9 是集成块 74LS373 的符号，图 1.1.10 是数码管的符号。
同一个器件所对应的图形符号可以有不同种，但是必须保证图形符号所
包含的元件引脚信息是正确的，如引脚的数量必须相等，引脚的一些电气属

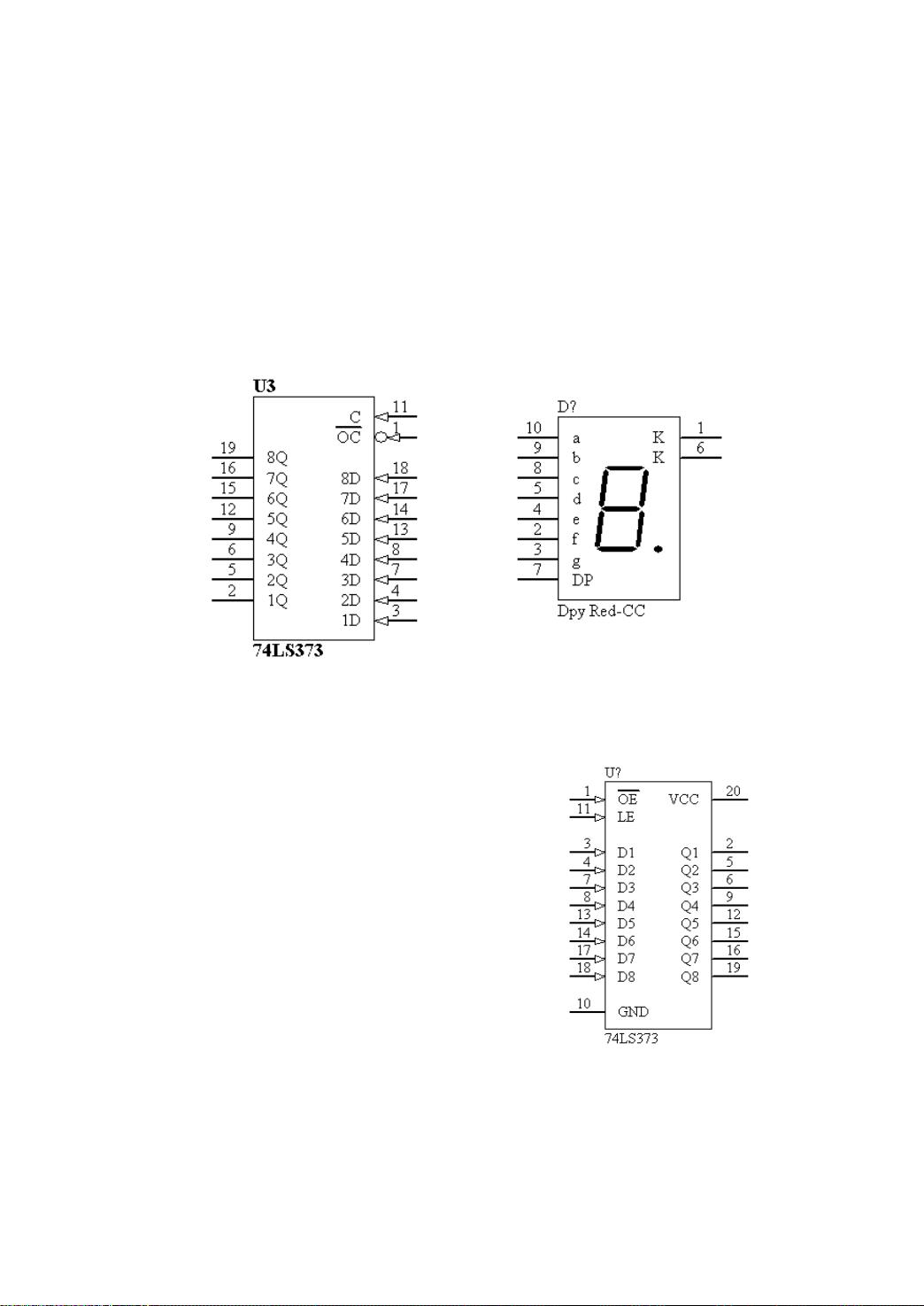

性必须相同，而引脚的位置排列则可以不同。如图 1.1.11 是元件 74LS373
的另一种图形符号形式，和图 1.1.9 比较，引脚数量一样（图 1.1.9 中，有
两个引脚 10 和 20 隐藏起来了），但是引脚排列
不一样。

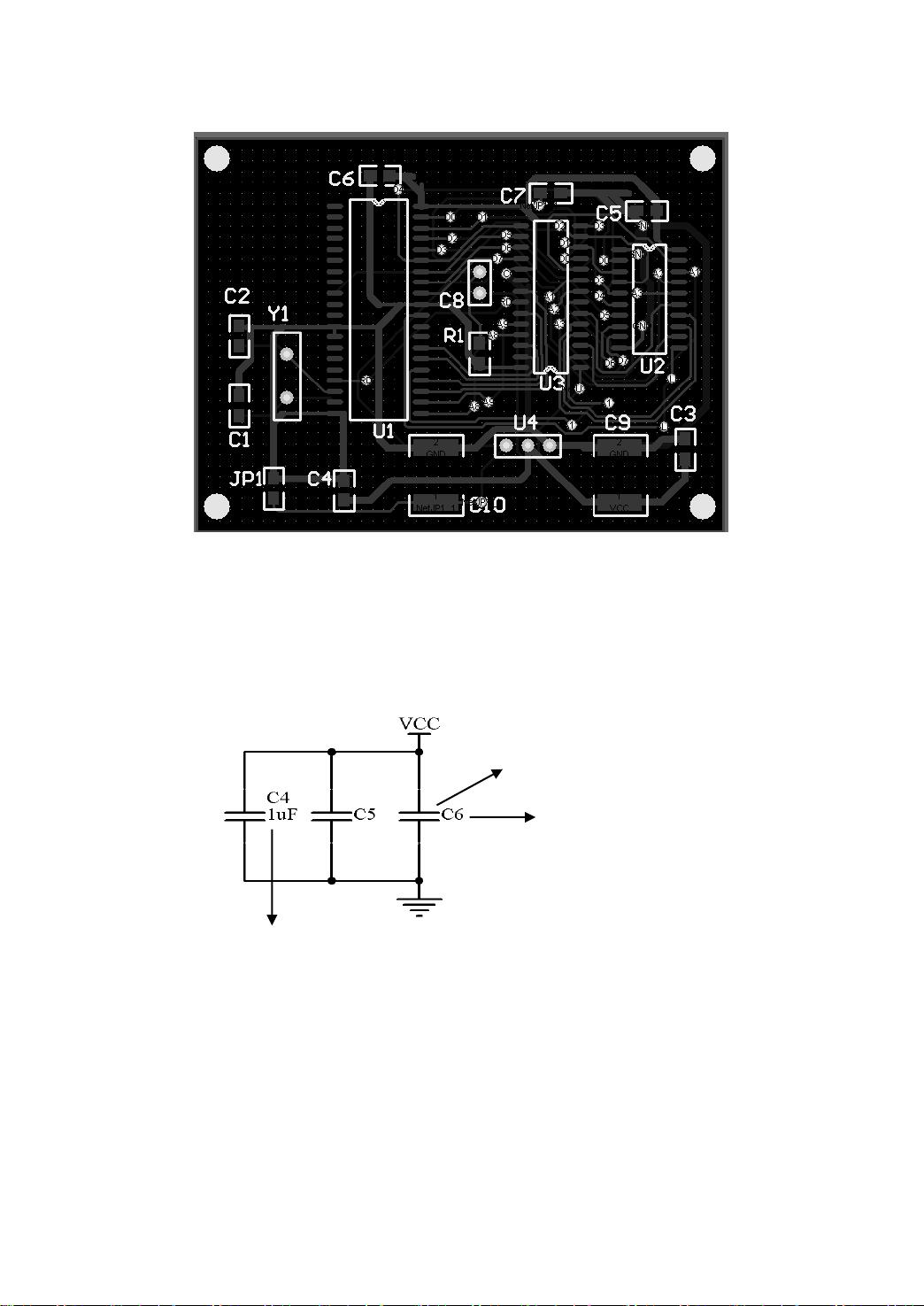

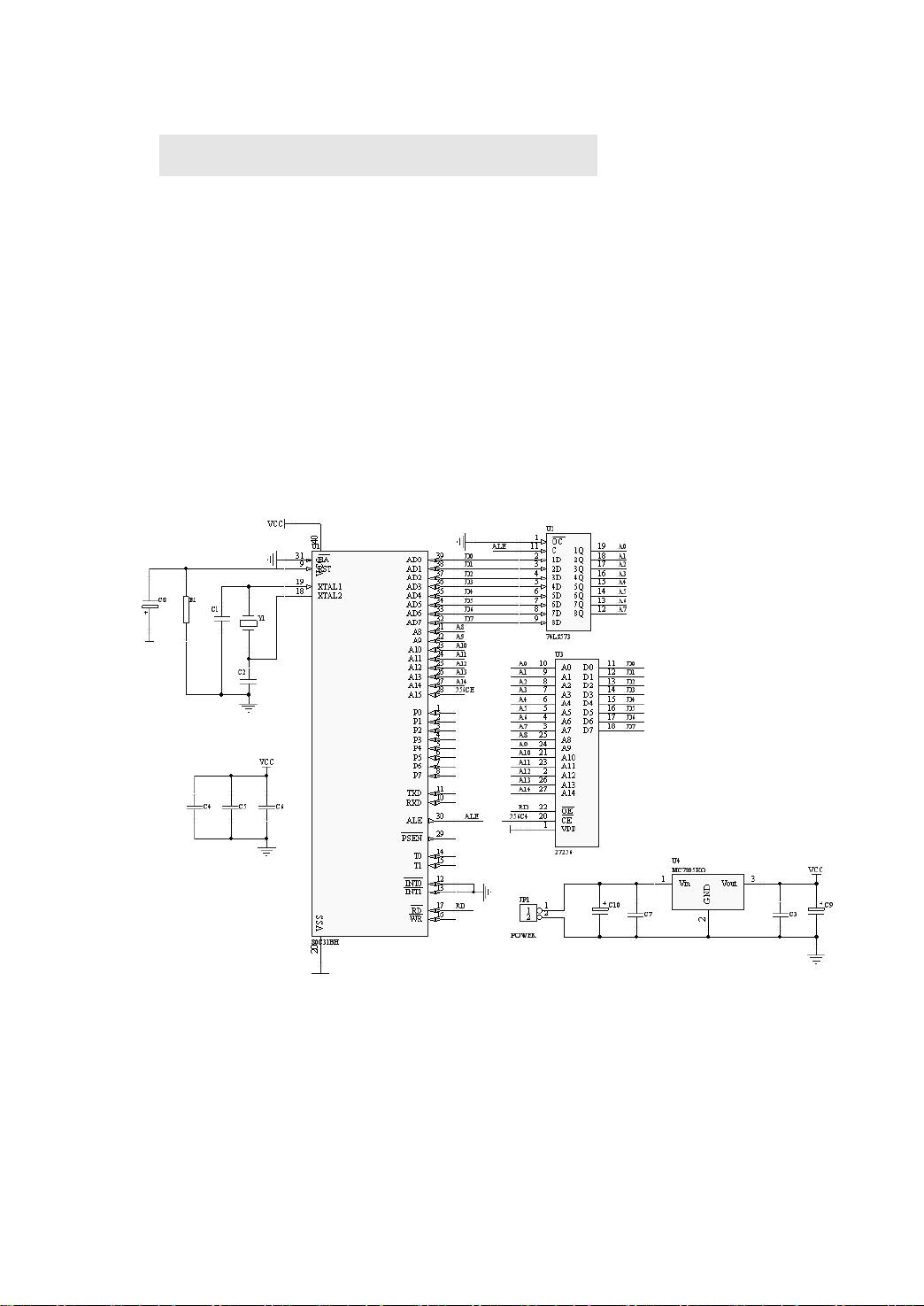

Protel DXP 2004 提供了很多元件库，每个
元件库中都包含了成百上千的图形符号，用户在
进行原理图设计时，可以从 Protel DXP 2004
所提供的元件库中查找使用所需要的图形符号。
如果库中不存在用户所需要的图形符号，用户也
可以自己设计图形符号。
为了用户使用的方便，本书将 Protel DXP
2004 常用的图形符号附录在本书的附录 1。
