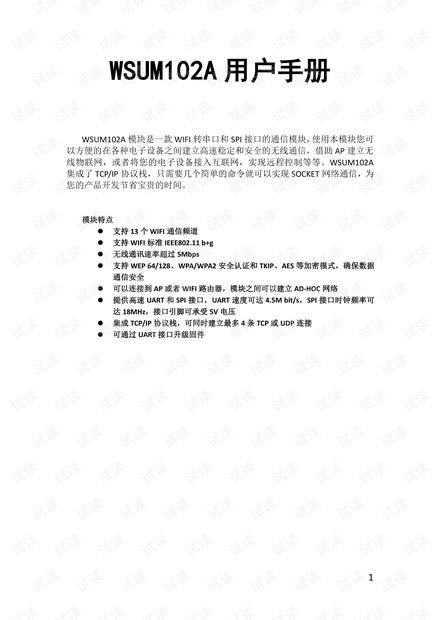

WSUM102A 用户手册

WSUM102A 模块是一款 WIFI 转串口和 SPI 接口的通信模块，使用本模块您可

以方便的在各种电子设备之间建立高速稳定和安全的无线通信，借助 AP 建立无

线物联网，或者将您的电子设备接入互联网，实现远程控制等等。WSUM102A

集成了 TCP/IP 协议栈，只需要几个简单的命令就可以实现 SOCKET 网络通信，为

您的产品开发节省宝贵的时间。

模块特点

 支持 13 个 WIFI 通信频道

 支持 WIFI 标准 IEEE802.11 b+g

 无线通讯速率超过 5Mbps

 支持 WEP 64/128、WPA/WPA2 安全认证和 TKIP、AES 等加密模式，确保数据

通信安全

 可以连接到 AP 或者 WIFI 路由器，模块之间可以建立 AD-HOC 网络

 提供高速 UART 和 SPI 接口，UART 速度可达 4.5M bit/s，SPI 接口时钟频率可

达 18MHz，接口引脚可承受 5V 电压

 集成 TCP/IP 协议栈，可同时建立最多 4 条 TCP 或 UDP 连接

 可通过 UART 接口升级固件

1 概述

1.1 产品应用

WSUM102A 主要应用于低端平台通过 WIFI 连接互联网以及在小范围内代替

数据线缆建立数据通信网络等等。下面是 WSUM102A 连接到互联网和 AD-HOC

网络的示意图。

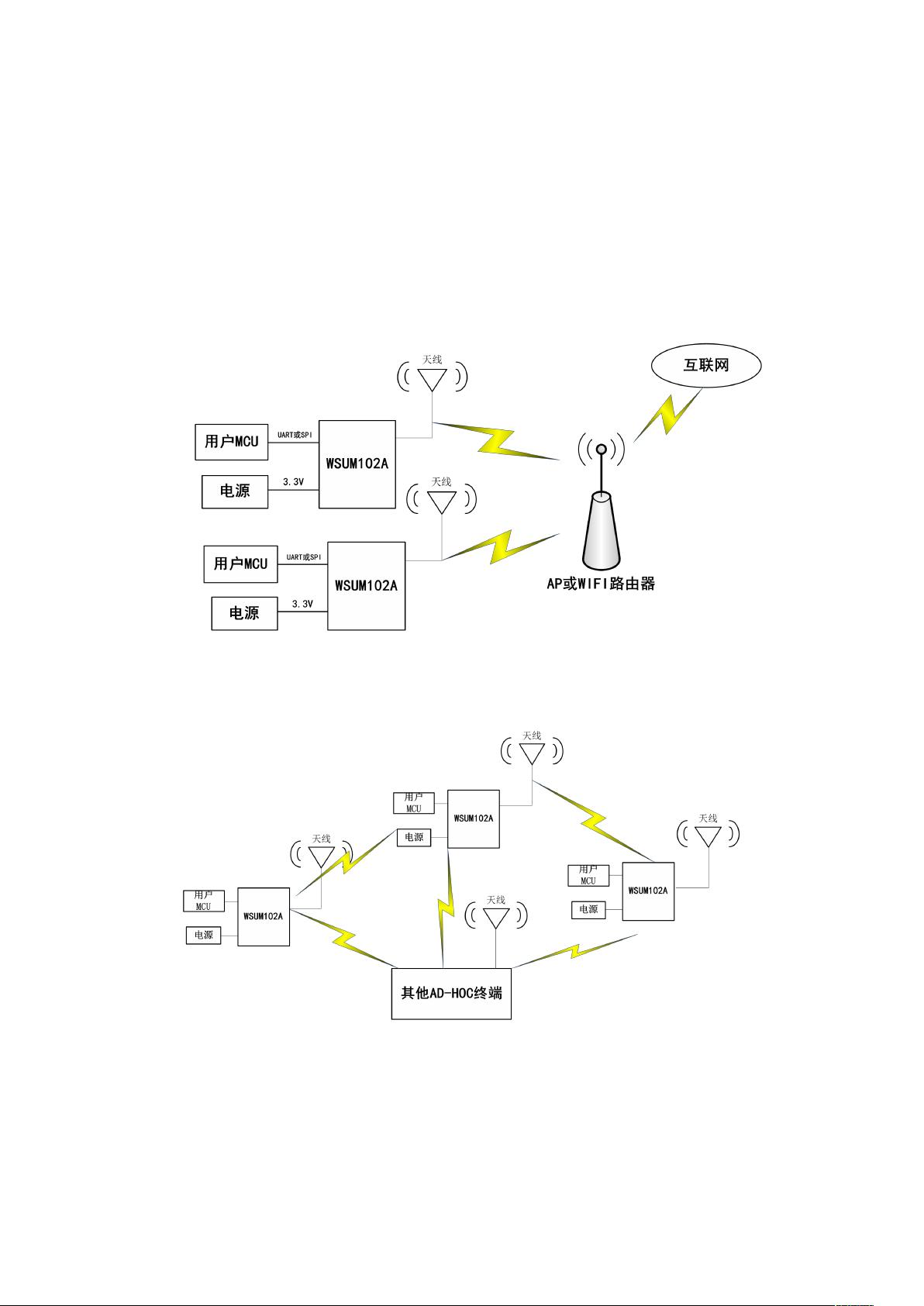

用户通过 WSUM102A 连接到互联网示意图

WSUM102A 建立 AD-HOC 网络示意图

1.2 模块参数

名称参数

WIFI

协议

IEEE 802.11b(2.4GHz

，

11Mbps)

IEEE 802.11g(2.4GHz

，

54Mbps)

频率范围

2.412-2.484GHz

发射功率

(

最小

)

12 dBm@54Mbps

灵敏度(最小)

-68dBm @54Mbps

工作电流最小：250mA；最大：400mA

尺寸

48mm*30mm

通信速率发送：

>4Mbps

接收：

>5Mbps

收发：

>5Mbps

（测试环境：

SPI

接口，

CLK = 18MHz

）

通信距离

1dBi

板载陶瓷天线：

>20m

2dBi

外置全向天线：

>50m

（测试环境：户外开阔地模块间通信）

1.3 术语、简写及名词解释

名称说明

命令包用户发送到模块的各种数据包

命令数据包

模块发送给用户的数据包，用户发送命令到模块

时，有些命令会返回命令数据包给用户，比如

CMD_SCAN

为扫描附近可见

和

AD-HOC

的命

令，每扫描到一个就会返回一个命令数据包，扫

描结束后会返回一个命令状态包。

命令状态包

模块发送给用户的数据包，模块接收到的任何命

令在执行完毕后都会返回一个命令状态包，以表

示命令的执行情况，命令状态包和上面提到的两

种数据包有所区别

此数据包中

CMD

字段最高位为

如

CMD_SCAN

命令值为

0x03

，执行此命令返回的命

令状态包中

CMD

字段为

0x83

。

此数据包数据部分固定为

字节，定义分

两种情况：

第一种情况在

CMD_SEND

命令中分为

个

位无符号整形，第一个指示命令执行的错误状态，

第二个代表发送出去的字节数。

第二种情况在其他命令中表示为一个

位

无符号整形

指示命令执行的错误状态。

Access Point 的缩写，即访问接入点。

STATION

模块工作的一种模式，在此模式下可以连接到

AP。本模块可以支持的工作模式有 STATION 和

AD-HOC。

AD-HOC

WIFI 模块工作的一种模式，在此模式下不必通过

AP 就可以在模块间建立连接。

2. 硬件参数

2.1 引脚描述

WSUM102A 有 18 个引脚，提供两种封装：DIP 双列直插封装和半孔贴片封装。

两者孔位参数相同，引脚间距 2.54mm，双列焊盘中心距离 27mm，引脚分布和

定义如下。

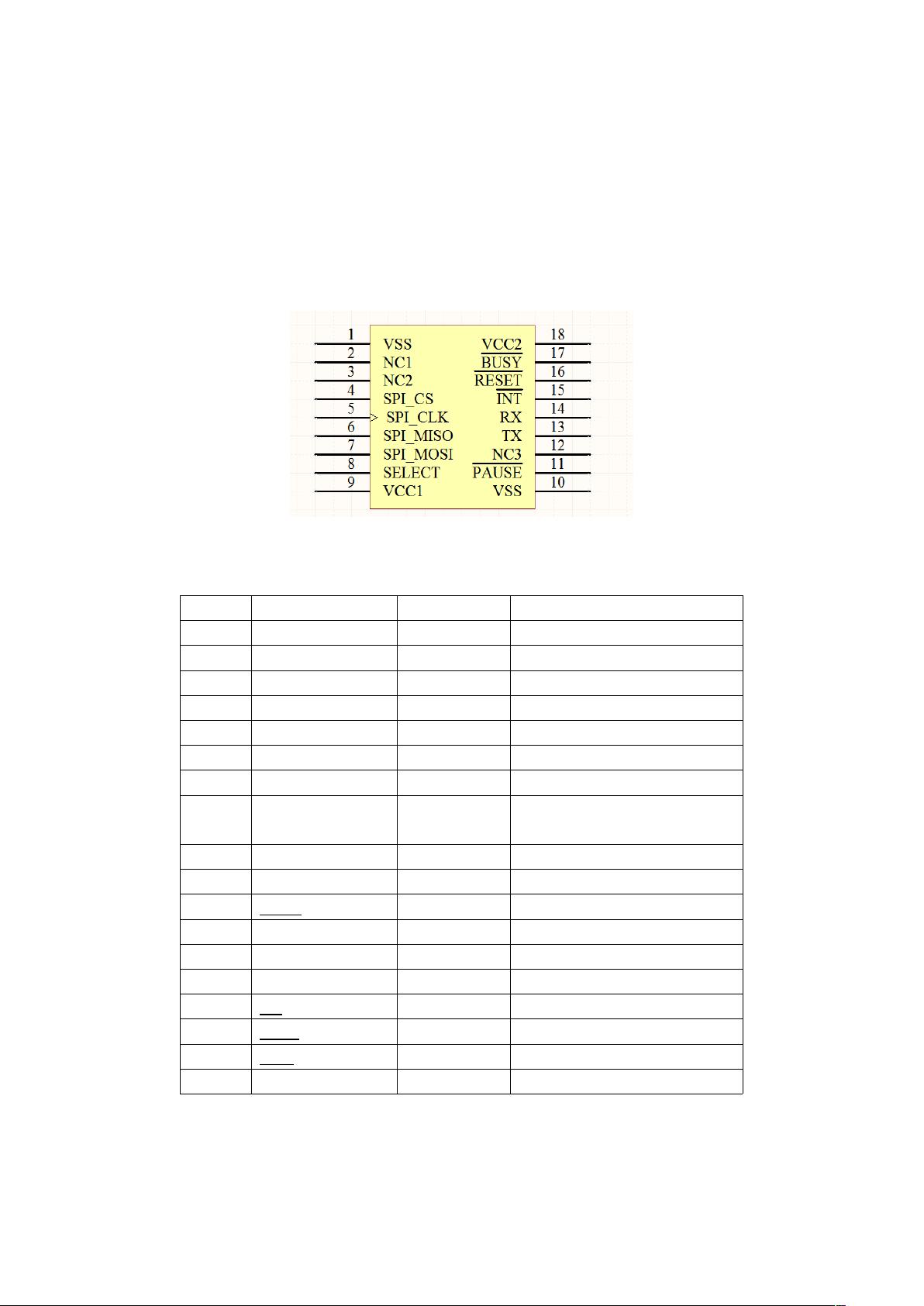

WSUM102A 引脚分布

WSUM102A 模块引脚定义

引脚名称类型说明

1 VSS S

接地

2 NC1

悬空

3 NC2

悬空

4 SPI_CS I(FT)

SPI 片选

5 SPI_CLK I(FT)

SPI 时钟

6 SPI_MISO O(FT)

SPI 从机输出

7 SPI_MOSI I(FT)

SPI

从机输入

8 SELECT I(FT)

UART

或

SPI

接口选择，高电平

为

UART

接口

9 VCC1 S

电源电压

3.3V

10 VSS S

接地

11 PAUSE I(FT)

暂停，仅用于 UART 接口

12 NC3

悬空

13 TX O(FT)

UART

发送

14 RX I(FT)

UART

接收

15 INT O(FT)

中断，仅用于

SPI

接口

16 RESET I

复位

17 BUSY O(FT)

忙

18 VCC2 S

电源电压 3.3V

1. I = input

，

O = output

，

S = supply.

2. VCC1

、

VCC2

需同时供电

名称中带下划线的代表低电平有效

类型中带

的代表可以承受

电压
