可编程并行接口 8255 输入输出实验
一、实验目的
了解可编程并行接口芯片 8255 的内部结构、工作方式、初始化编程及应
用。
二、实验设备
（1）PC 机一台；
（2）QTH-8086B 16 位微机教学实验仪一套。
三、8255 有关说明
1. 8255A 的引脚定义
D7～D0：三态双向数据线。
/CS：片选信号线，低电平有效。
/RD：读命令信号，低电平有效。
/WR：写入信号线，低电平有效。
Vcc：+5V 电源
PA7～PA0：A 口输入/输出线。
PB7～PB0：B 口输入/输出线
PC7～PC0：C 口输入/输出线
A1、A0：地址线，用来选择 8255A 内部的 4 个端口。
RESET：复位引脚，高电平有效
2．8255A 的工作方式
方式 0：基本输入输出方式
方式 1：选通输入输出方式
方式 2：双向选通输入输出方式。

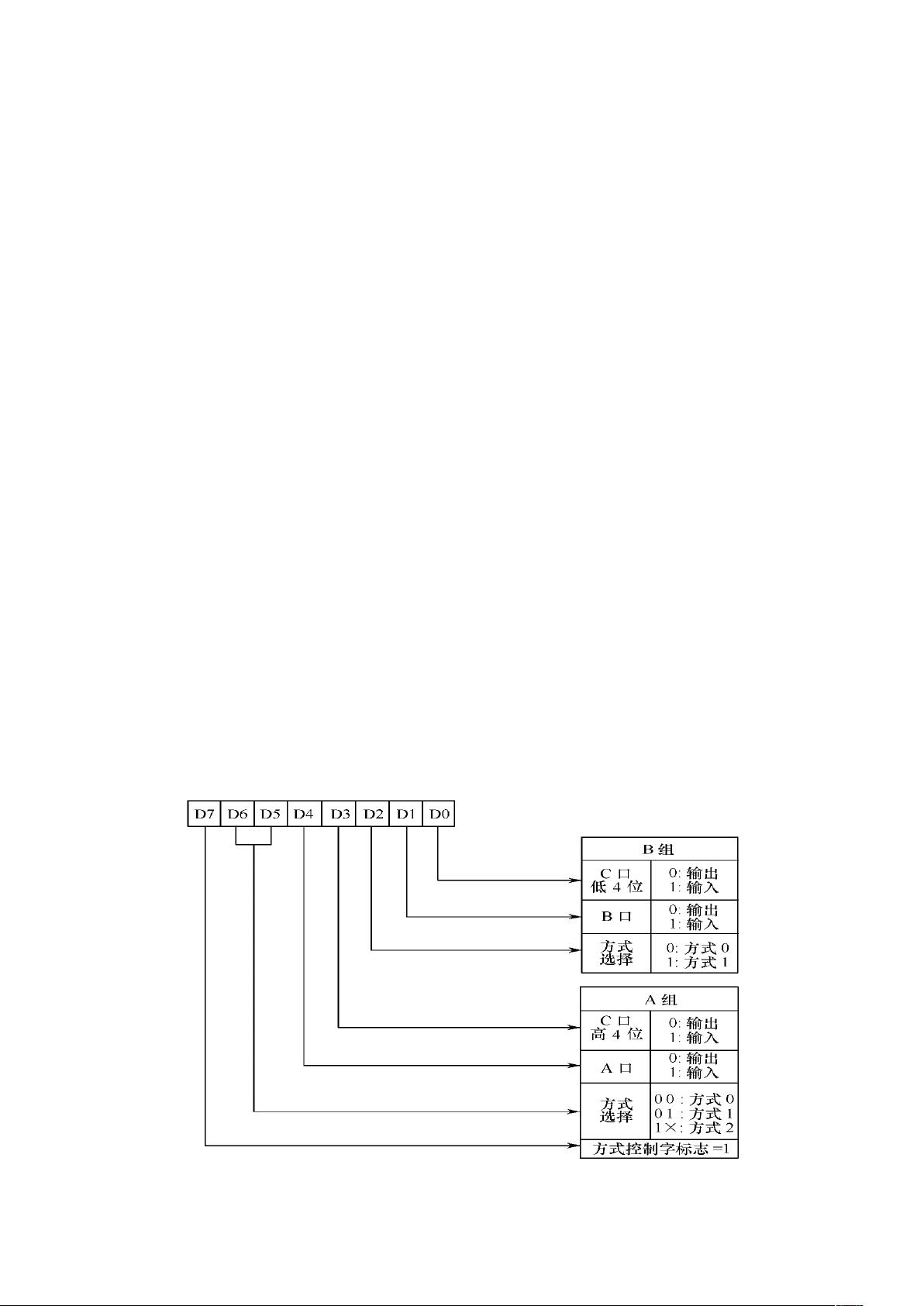

3．8255A 的命令字
