DSP5402核心板电路详解与使用指南

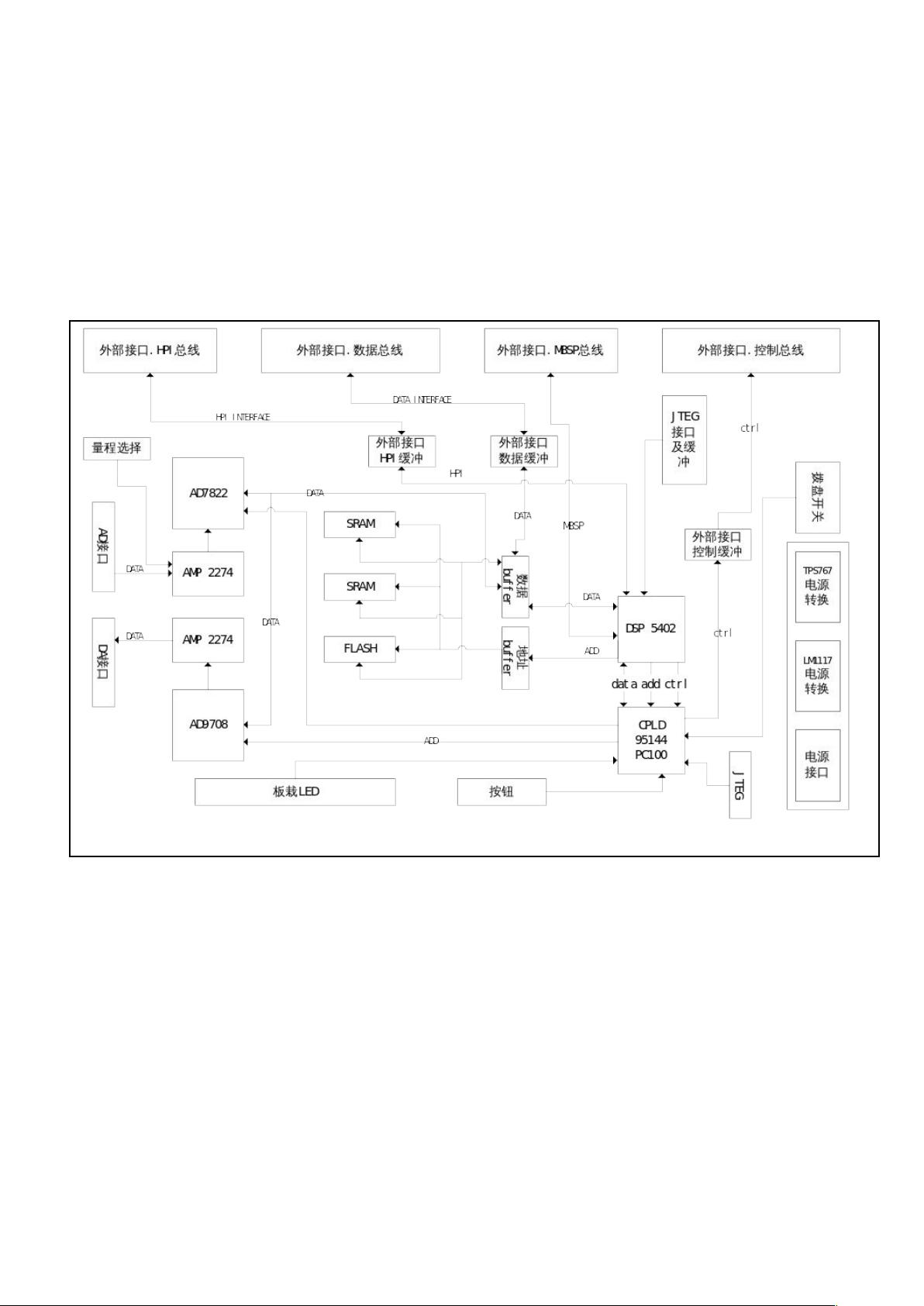

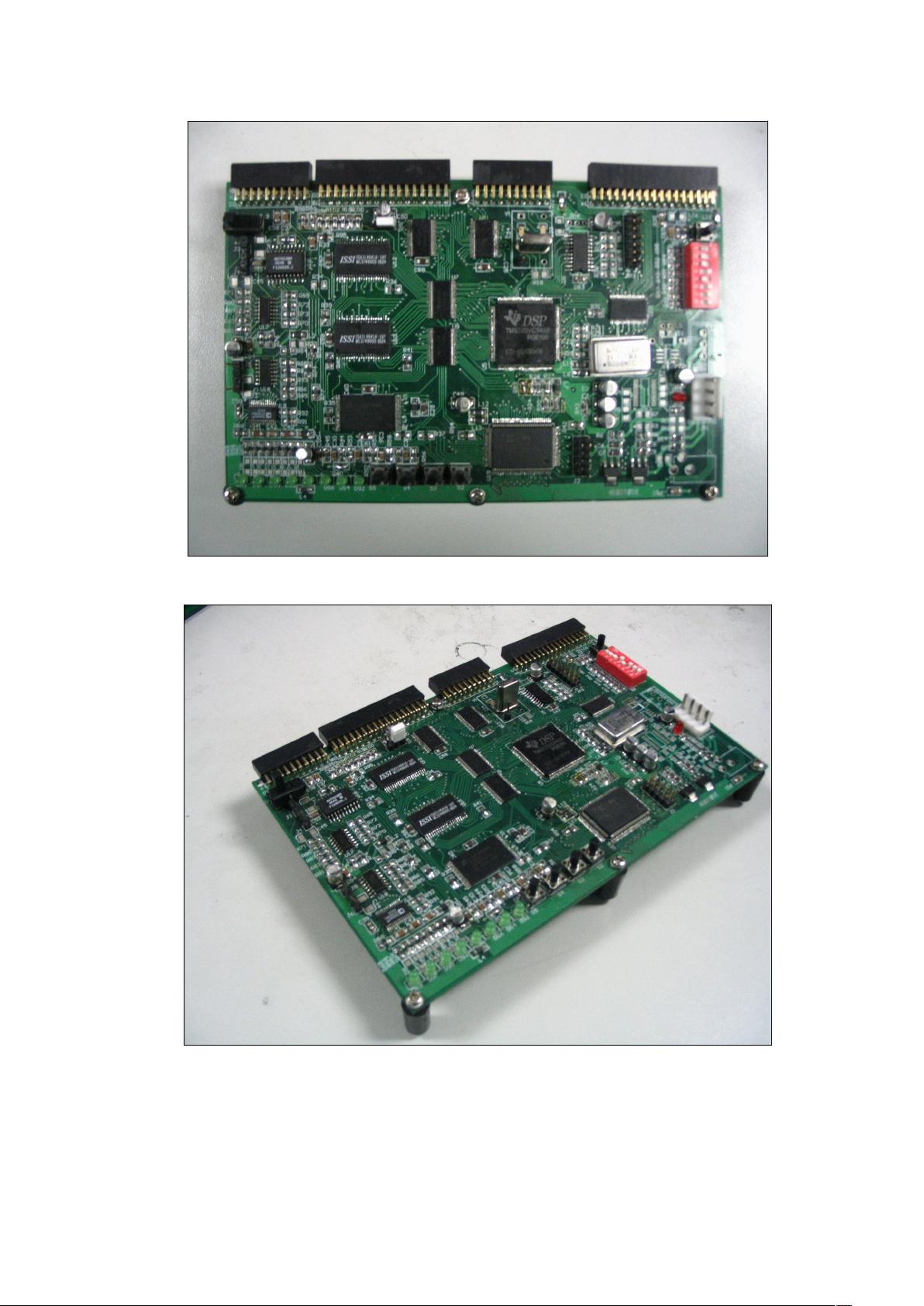

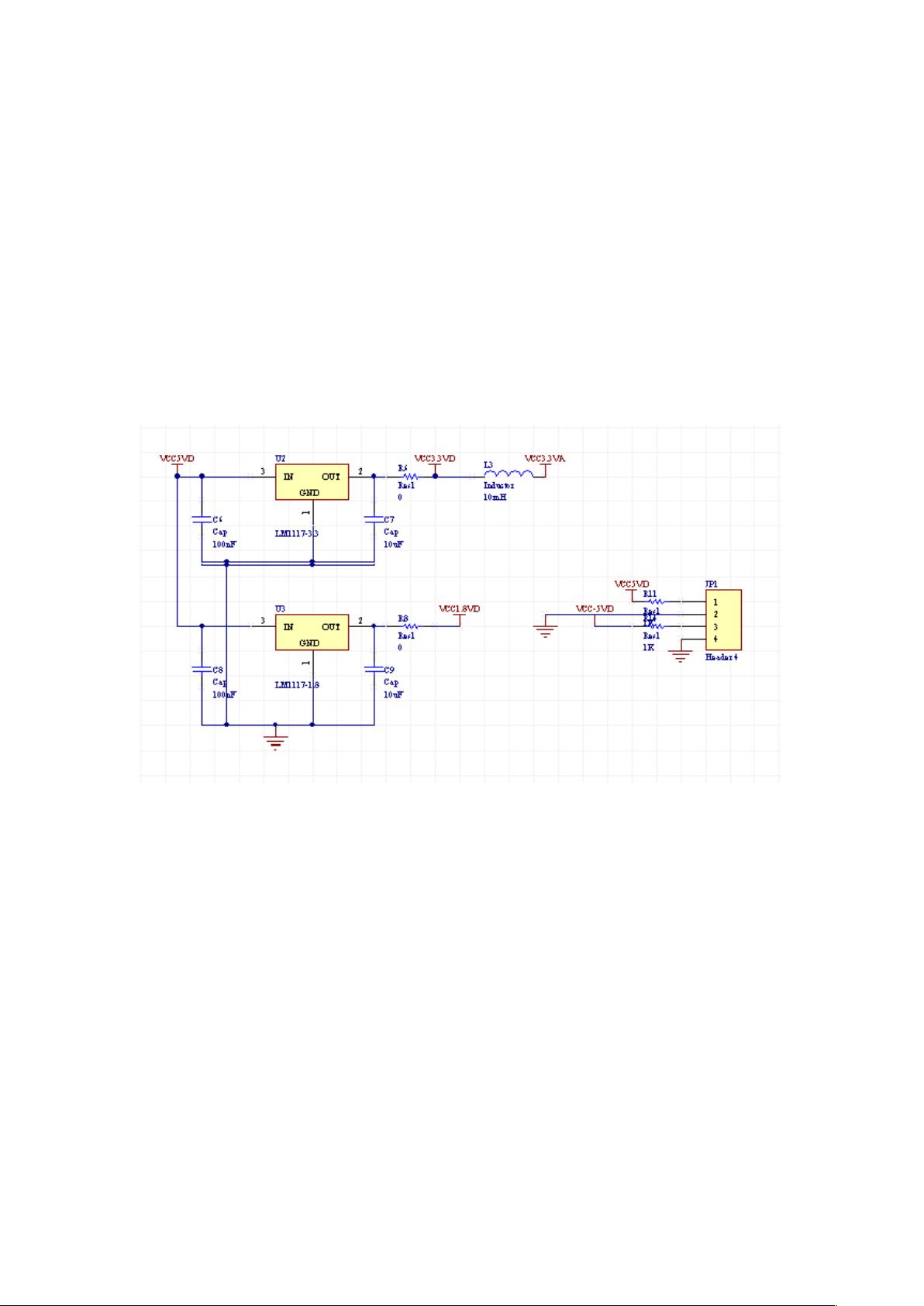

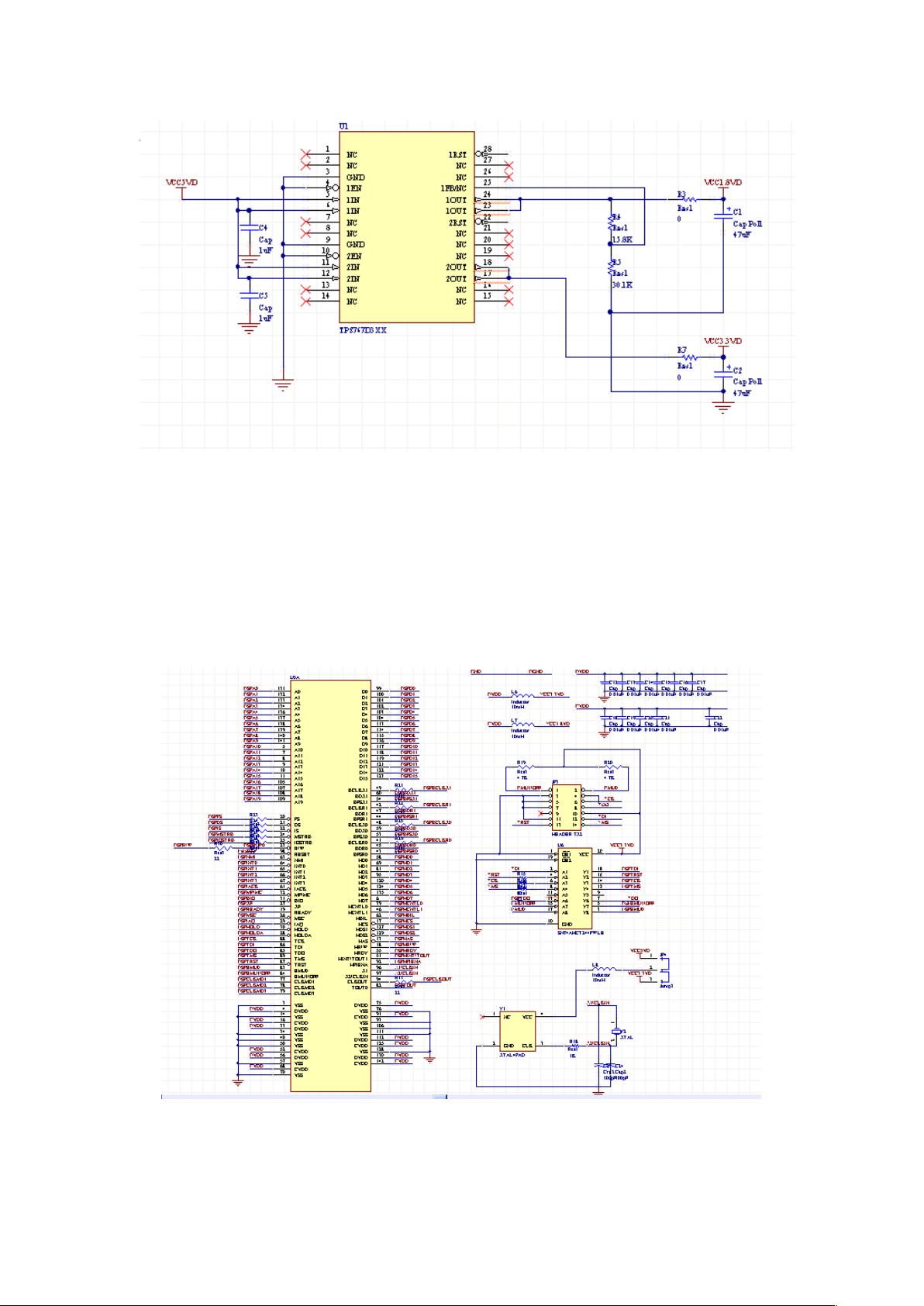

"该文档是DSP核心板的使用手册，详细介绍了配备的DSP5402芯片、IS61LV6416 RAM、AM29LV160DB FLASH、AD7822BR ADC、9708ARU DAC等硬件组件，以及电路原理图和电原理框图。" 本文档主要讲述了基于TMS320VC5402 DSP芯片的核心板的详细使用和配置。TMS320VC5402是一款高性能的16位数字信号处理器，拥有100MHz的工作频率和Mpbs级别的总线速度，支持HPI总线接口。配合IS61LV6416 SRAM芯片，提供64Kx16bit的内存空间，用于临时存储计算过程中的数据。AM29LV160DB FLASH芯片则提供了16Mbit的非易失性存储空间，用于存放程序代码和配置信息。 此外，核心板还集成了AD7822BR 8位模数转换器(ADC)，能够将模拟信号转换为数字信号，用于数据采集；9708ARU DAC芯片是8位数模转换器(DAC)，负责将数字信号转换为模拟信号，用于输出。在信号处理过程中，TLC2274高速CMOS运算放大器起到了关键作用，提供2.2MHz的工作频率。LVTH16245A缓冲器则能处理5V和3.3V混合电压环境下的数据传输，确保信号的完整性和稳定性。电源管理由BM1117芯片负责，提供3.3V和1.8V两种电压输出，满足不同组件的供电需求。 电原理框图展示了核心板的总体结构，包括数据总线、地址总线和控制总线的流向，其中双向箭头代表数据总线，单向箭头则表示地址总线或控制总线。特别指出，AD和DA接口的数据总线为单向传输。所有的原理图均使用PROTEL 2004 DXP软件绘制，用户可以找到对应的SchDoc文件进行详细查看，包括总体框图、电源部分、DSP芯片、存储芯片、CPLD、板载外围器件和缓冲器件的原理图。 这个核心板的设计旨在提供一个可扩展的平台，用户可以通过接插件添加额外的外围设备，以满足更复杂的应用需求。手册中提供的详细信息对理解硬件工作原理、进行系统集成和故障排查具有极高的参考价值。
