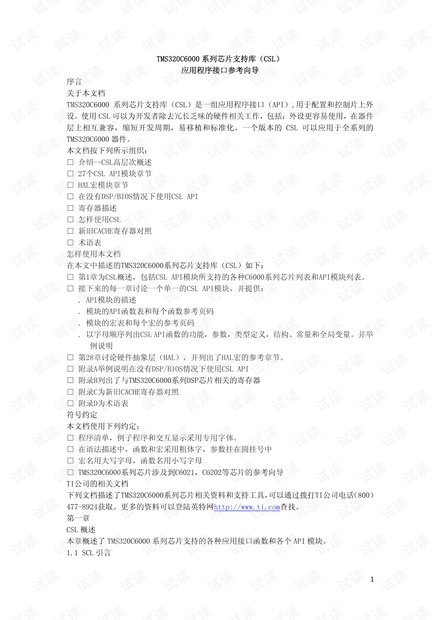

TMS320C6000 系列芯片支持库（CSL）

应用程序接口参考向导

序言

关于本文档

TMS320C6000 系列芯片支持库（CSL）是一组应用程序接口（API）,用于配置和控制片上外

设。使用 CSL 可以为开发者除去冗长乏味的硬件相关工作，包括：外设更容易使用，在器件

层上相互兼容，缩短开发周期，易移植和标准化。一个版本的 CSL 可以应用于全系列的

TMS320C6000 器件。

本文档按下列所示组织：

□ 介绍--CSL高层次概述

□ 27个CSL API模块章节

□ HAL宏模块章节

□ 在没有DSP/BIOS情况下使用CSL API

□ 寄存器描述

□ 怎样使用CSL

□ 新旧CACHE寄存器对照

□ 术语表

怎样使用本文档

在本文中描述的TMS320C6000系列芯片支持库（CSL）如下：

□ 第1章为CSL概述，包括CSL API模块所支持的各种C6000系列芯片列表和API模块列表。

□ 接下来的每一章讨论一个单一的CSL API模块，并提供：

. API模块的描述

. 模块的API函数表和每个函数参考页码

. 模块的宏表和每个宏的参考页码

. 以字母顺序列出CSL API函数的功能，参数，类型定义，结构、常量和全局变量。并举

例说明

□ 第28章讨论硬件抽象层（HAL），并列出了HAL宏的参考章节。

□ 附录A举例说明在没有DSP/BIOS情况下使用CSL API

□ 附录B列出了与TMS320C6000系列DSP芯片相关的寄存器

□ 附录C为新旧CACHE寄存器对照

□ 附录D为术语表

符号约定

本文档使用下列约定：

□ 程序清单，例子程序和交互显示采用专用字体。

□ 在语法描述中，函数和宏采用粗体字，参数挂在圆挂号中

□ 宏名用大写字母，函数名用小写字母

□ TMS320C6000系列芯片涉及到C6021，C6202等芯片的参考向导

TI公司的相关文档

下列文档描述了TMS320C6000系列芯片相关资料和支持工具，可以通过拨打TI公司电话（800）

477-8924获取。更多的资料可以登陆英特网http://www.ti.com

查找。

第一章

CSL 概述

本章概述了 TMS320C6000 系列芯片支持的各种应用接口函数和各个 API 模块。

1.1 SCL 引言

芯片支持库（CSL）提供了一个用于配置和控制片上外设的 C 语言的接口。它由各个分立的

模块组成，并被编译保存为库文件。每个模块对应一个单独的外设，除了个别提供通用程序

支持的模块。如：中断请求模块（IRQ）包括中断管理接口函数和用于芯片全局设置的 CHIP

模块。

1.1.1 CSL 的益处

采用 CSL 的益处包括：可以方便片上外设的使用，缩短开发周期，提高程序的可移植性，硬

件抽象，在硬件层标准化并相互兼容。CSL 还提供了如下特性：

① 标准协议用于外设编程

CSL 提供一个标准的协议用于片上外设的编程，包括数据类型、宏和函数。

② 基本的资源管理

通过打开和关闭函数可以管理很多片上外设。这特别有助于多通道外设的管理。

③ 符号外设描述

采用符号描述所有外设寄存器和相应字段。你会发现用高层次的协议来描述是非常有益的，

因为这将更少的关注设备本身的细节。所以移植代码到一个新的 TI DSP 版本上将会更容易。

这些用于外设编程的符号常数列在他们各自的外设参考指南中。

1.1.2 CSL 的体系结构

在芯片支持库中每个外设都有一个单一的 API 模块与之对应。因此，有一个直接存储器存取

（DMA）API 模块对应于 DMA 外设，一个多通道缓冲串口（McBSP）API 模块对应于 McBSP 外

设，等等。

图 1-1 举例说明了一些单独得 API 模块（完整列表参考 1.8 节）。这样的架构考虑了 CSL 以

后的扩展。因为当新的外设出现时，可以加入新的 API 模块。

图 1-1.API 模块的架构

我们应当注意到：并不是所有的器件支持所有的 API 模块，这依赖于器件实际所拥有的外设。

例如：增强的直接存储器存取（EDMA）API 模块不支持 C6201，因为该芯片没有 EDMA 外设。

其他模块，如：中断请求（IRQ）模块在所有器件上都支持。

表 1-1.CSL 模块及所在文件

外设模块(PER) 描述所在文件模块支持符号†

CACHE 缓存模块 csl_cache.h CACHE_SUPPORT

CHIP 芯片相关模块 csl_chip.h CHIP_SUPPORT

CSL 顶层模块 csl.h NA

DAT 设备无关拷贝/填充模块 csl_dat.h DAT_SUPPORT

DMA 直接存储器存取模块 csl_dma.h DMA_SUPPORT

EMAC 以太网介质访问控制模块 csl_emac.h EMAC_SUPPORT

EDMA 增强的直接存储器存取模块 csl_edma.h EDMA_SUPPORT

EMIF 外存储器接口模块 csl_emif.h EMIF_SUPPORT

EMIFA 外存储器接口模块 A csl_emifa.h EMIFA_SUPPORT

EMIFB 外存储器接口模块 B csl_emifb.h EMIFB_SUPPORT

GPIO 通用输入输出模块 csl_gpio.h GPIO_SUPPORT

HPI 主机接口模块 csl_hpi.h HPI_SUPPORT

I2C I2C模块 csl_i2c.h I2C_SUPPORT

IRQ 中断控制模块 csl_irq.h IRQ_SUPPORT

McASP 多通道音频串口 csl_mcasp.h MCASP_SUPPORT

McBSP 多通道缓冲串口 csl_mcbsp.h MCBSP_SUPPORT

MDIO 数据I/O管理模块 csl_mdio.h MDIO_SUPPORT

PCI PCI模块 csl_pci.h PCI_SUPPORT

PWR 电源控制模块 csl_pwr.h PWR_SUPPORT

TCP TCP模块 csl_tcp.h TCP_SUPPORT

TIMER 定时器模块 csl_timer.h TIMER_SUPPORT

UTOP UTOP模块 csl_utop.h UTOP_SUPPORT

VCP VCP模块 csl_vcp.h VCP_SUPPORT

VIC VCXO内插控制 csl_vic.h VIC_SUPPORT

VP 视频端口模块 csl_vp.h VP_SUPPORT

XBUS 总线扩展模块 csl_xbus.h XBUS_SUPPORT

†参考CSL相关模块的定义

1.1.3 相关性

尽管每个 API 模块是独立的，但他们之间还是存在一些相关的。例如：DMA 模块依赖于 IRQ

模块，并在链接代码时起作用。因为当你使用 DMA 模块时，IRQ 模块将被自动链接。

1.2 CSL 命名约定

表 1-2 列出了命名 CSL 函数、宏和数据的规则。

表 1-2.CSL 命名规则

对象类型命名规则

函数 PER_funcName()

变量 PER_varName

宏 PER_MACRO_NAME

类型定义 PER_Typename

函数参数 funcArg

结构体成员 memberName

注：PER为对应模块名占位符

□ 所有函数、变量、宏和数据类型都以大写字母“PER_”开头（PER 代表模块或外设名）。

□ 函数名跟在“PER_”(外设名)后，用小写字母表示。当函数名由两个及以上单词组成时，

后面的单词首字母用大写。如：PER_getConfig()。

□ 宏名跟在“PER_”(外设名)后，全部用大写字母表示。如：DMA_PRICTL_RMK。

□ 数据类型首字母大写，后面的用小写。如：DMA_Handle 。

CSL宏和常数名在每个包含文件中已经定义。所以，不要用类似的名字重新定义宏。

因为很多CSL函数在CSL库中已经预定义，所以在定义自己的函数名时要格外小心。

1.3 CSL 数据类型

CSL 库在 stdinc.h 文件中定义了自己的数据类型，如表 1-3。这些数据类型对所有 CSL 模块

都适用，增加的数据类型在每个模块中定义，并在各自章节中描述。

表 1-3. CSL 数据类型

数据类型说明数据类型说明

Uint8 unsigned char Int8 char

Uint16 unsigned short Int16 short

Uint32 unsigned int Int32 int

Uint40 unsigned long Int40 long

1.4 CSL 函数

表 1-4 列出了通用的 CSL 函数，详细的描述见各个模块的章节。

在表 1-4 中，约定如下：

□ 变量名用斜体字

□ 括在[…]中的为可选参数

□ [handle]只用在基于句柄的外设上，如：DAT，DMA，EDMA，GPIO，McBSP，TIMER等，具

体参考1.7.1节

□ [priority] 只用在DAT外设上。

表1-4.通用CSL函数

函数说明

handle = PER_open(

channelNumber, [priority]

flags )

打开一个外设通道，并根据标志为做相应的操作，并返回一句

柄。该操作必须在使用通道之前调用。priority参数仅用于DAT

模块。

PER_config( [handle,]

*configStructure )

将配置结构值写入外设寄存器中。可以采用下列方式初始化配

置结构：

□ 整形常量

□ 整形变量

□ CSL符号常数，PER_REG_DEFAULT（参见1.6节 CSL 符号常

数值）

□ 由PER_REG_RMK宏创建的合并字段值

PER_configArgs( [handle,]

regval_1, . . . regval_n )

将单个的值（regval_n）写入外设寄存器。写入值可以是下列

形式：

□ 整形常量

□ 整形变量

□ CSL符号常数，PER_REG_DEFAULT

□ 由PER_REG_RMK宏创建的合并字段值

PER_reset( [handle] ) 复位外设到初始上电状态

PER_close( handle ) 关闭一个由PER_open()打开的外设通道。其寄存器复位到初始

上电状态，并清除所有被挂起的中断。

1.4.1 通过寄存器初始化外设

CSL提供两种类型的函数来初始化外设寄存器：PER_config()和PER_configArgs()。

□ PER_config()初始化CSL模块的外设控制寄存器。该函数需要一个地址参数来指定外设寄

存器的地址。每个模块的配置结构数据类型定义中包含PER_config()函数。例1-1为该函

数的一个示例。

例1-1．PER_config()函数使用

PER_Config MyConfig =

{ reg0, reg1,

…

};

…

PER_config(&MyConfig);

□ PER_configArgs()将单个的寄存器值写入寄存器中。例 1-2 为该函数的一个示例。

例1-2．PER_configArgs()函数使用

PER_configArgs(reg0, reg1, …);

这两个初始化函数可以交替使用，但是寄存器值仍然需要创建。为了简化外设寄存器值的定

义，CSL提供了PER_REG_RMK(make)宏合并参数列表的值。参见1.5节CSL宏。

1.5 CSL 宏

表1-5提供了通用CSL宏的一般描述：其中：

□ PER表示一个外设（如：DMA）；

□ REG表示一个寄存器名（如：PRICTL0、AUXCTL）；

□ FIELD表示一个寄存器字段（如：ESIZE）；

□ regval表示一个整形常量、整形变量、符号常数（PER_REG_DEFAULT）或由PER_FMK宏创

建的合并字段值；

□ fieldval表示一个整形常量、整形变量或符号常数（PER_REG_FIELD_SYMVAL）所有的字

段值均右对齐；

□ X表示一个整形常量、整形变量；

□ sym表示一个符号常数；

□ CSL提供与表1-5列出的等价的宏，但是它使用句柄值代替寄存器名来确定寄存器属于哪

个通道。句柄值由PER_open()函数返回（参见1.7节）。这些宏在表1-6中列出。

表1-5. 通用CSL宏

宏说明

PER_REG_RMK( fieldval_n, . . .

fieldval_0 )

创建一个存储外设寄存器值的对象；_RMK宏使这样的操

作更加便捷。_RMK宏应遵守下列规则:

□ 只能包含可写字段；

□ Specify field arguments as most-significant bit

first.

□ 必须包含所有的可写字段，不管是否使用；

□ 如果传递的字段比特数超过允许的比特数，_RMK宏将

舍去多余部分。

PER_RGET(REG) 返回外设寄存器中的值

PER_RSET(REG, regval) 将值写入外设寄存器中

PER_FMK (REG, FIELD, fieldval) 创建fieldval的一个移位版， Creates a shifted

version of fieldval that you could OR with the result

of other _FMK macros to initialize register REG. 该

操作可以This allows the user to initialize few

fields in REG as an alternative to the _RMK macro,

which requires that ALL register fields be
