UML 建模语言 7 种图(以银行 ATM 系统为例)
2007-08-15 23:35:46|分类： 2- 泛游戏开发 |字号 订阅

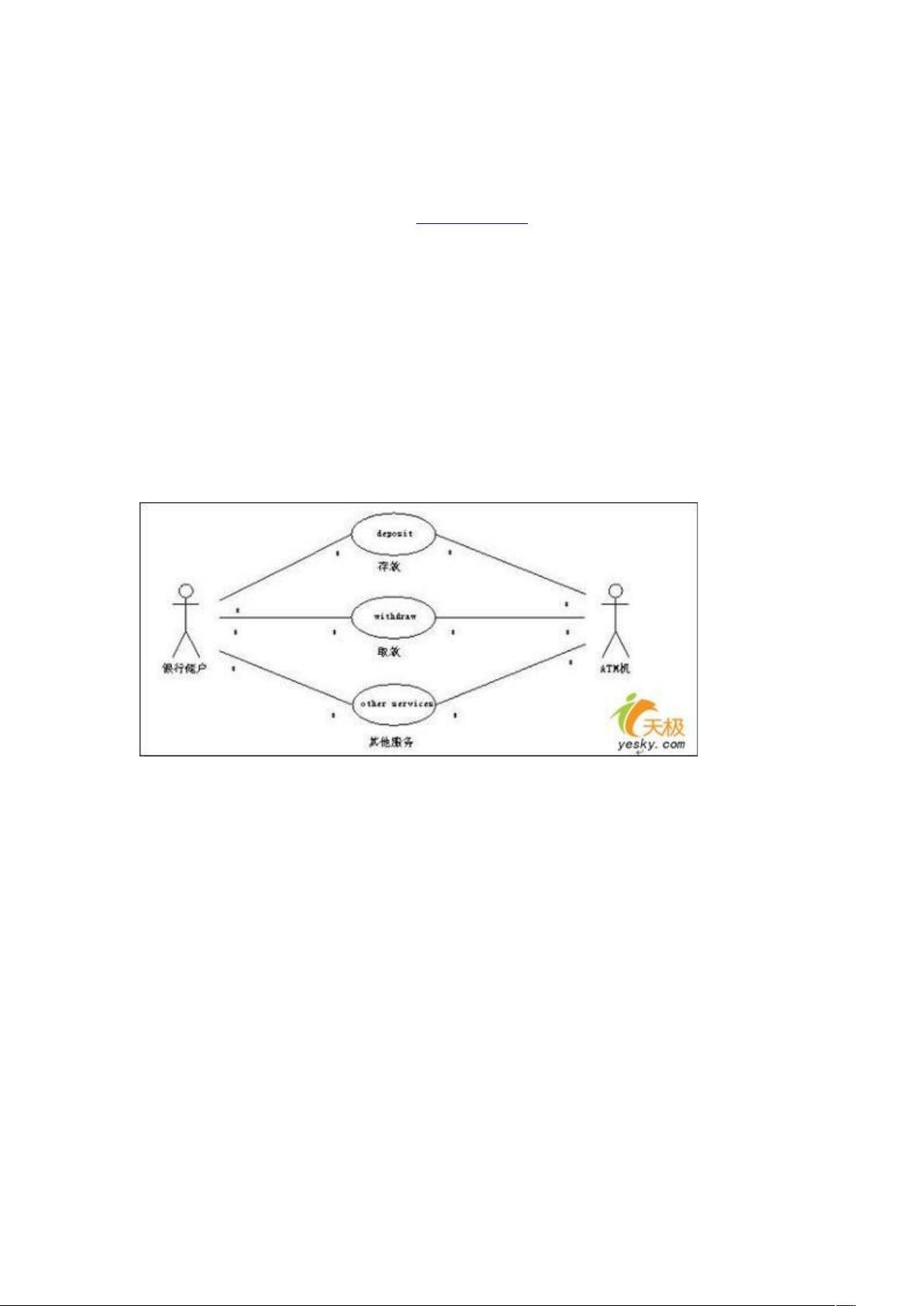

1 用例图：
描述了系统提供的一个功能单元。以一种可视化的方式理解系统的功能需
求，"角色"与系统内用例之间的关系。
本例中，参与者"银行储户"和 ATM 机。简化后的 ATM 机仅有取款、存款
及其余功能。其余功能不做详细说明。
2 类图：
显示系统的静态结构。逻辑类、实现类，实现类就是程序员处理的实体。
类在类图上使用包含三个部分的矩形来描述，如图 2 所示。最上面的部分显示
类的名称，中间部分包含类的属性，最下面的部分包含类的操作（或者说"方
法"）。
本例中许多单个的帐户组成了帐户库，帐户具有帐户类型、帐户号、余额
三个属性。许多银行储户组成了储户库。ATM 系统包含了许多 ATM 机。银行
储户及 ATM 机两个类包含哪些属性，哪些操作，它们的可见性及操作的返回
