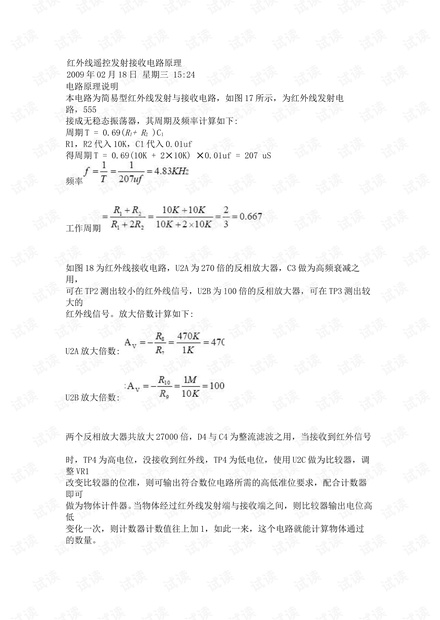

红外线遥控发射接收电路原理
2009 年 02 月 18 日 星期三 15:24
电路原理说明
本电路为简易型红外线发射与接收电路，如图 17 所示，为红外线发射电
路，555
接成无稳态振荡器，其周期及频率计算如下:
周期 T = 0.69(R
1
+ R
2
)C
1
R1，R2 代入 10K，C1 代入 0.01uf
得周期 T = 0.69(10K + 2×10K) ×0.01uf = 207 uS

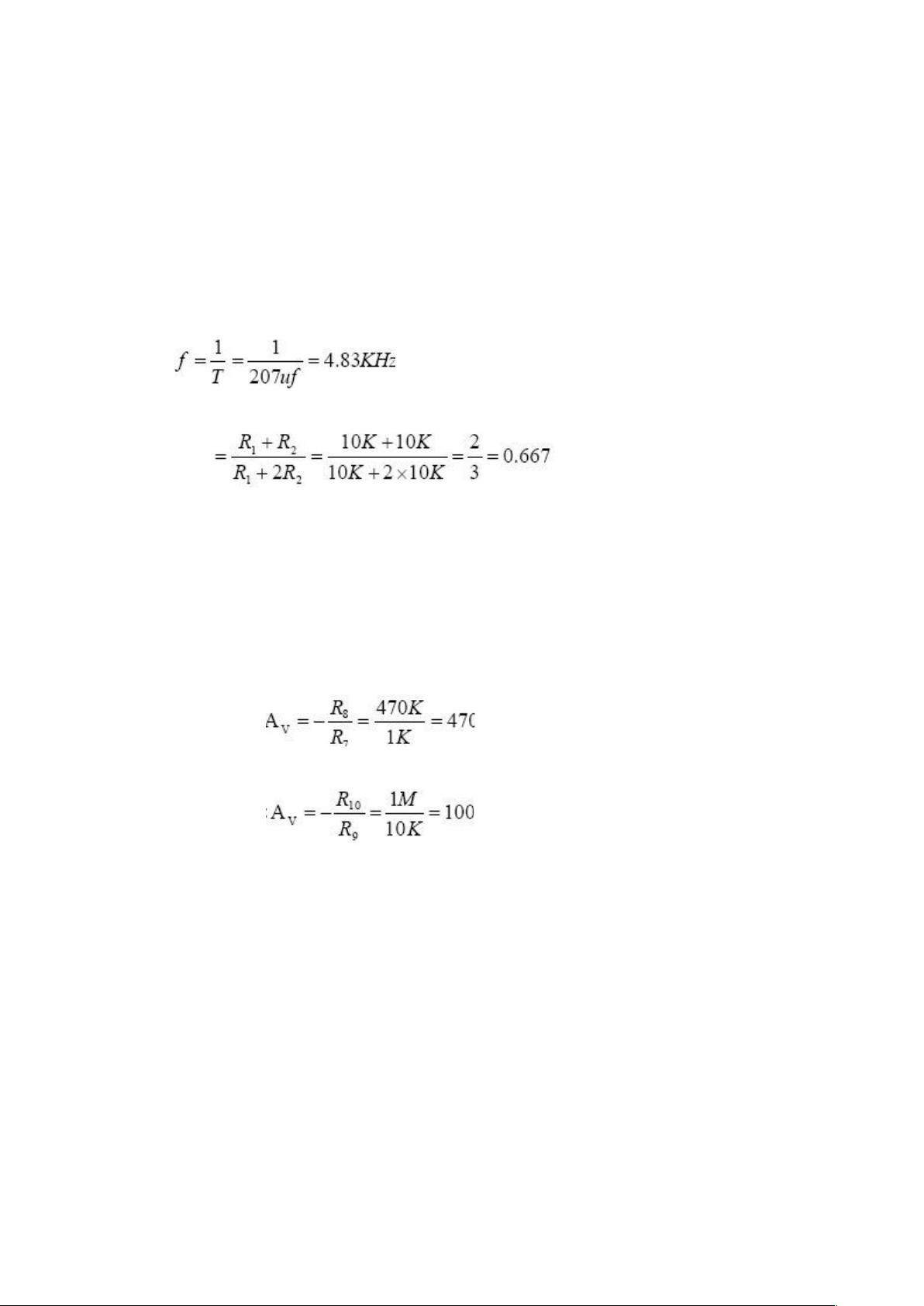

频率
工作周期
如图 18 为红外线接收电路，U2A 为 270 倍的反相放大器，C3 做为高频衰减
之用，
可在 TP2 测出较小的红外线信号，U2B 为 100 倍的反相放大器，可在 TP3 测
出较大的
红外线信号。放大倍数计算如下:
U2A 放大倍数:
U2B 放大倍数:
两个反相放大器共放大 27000 倍，D4 与 C4 为整流滤波之用，当接收到红外
信号
时，TP4 为高电位，没接收到红外线，TP4 为低电位，使用 U2C 做为比较器，
调整 VR1
改变比较器的位准，则可输出符合数位电路所需的高低准位要求，配合计数器
即可
做为物体计件器。当物体经过红外线发射端与接收端之间，则比较器输出电位
高低
变化一次，则计数器计数值往上加 1，如此一来，这个电路就能计算物体通过
的数量。
