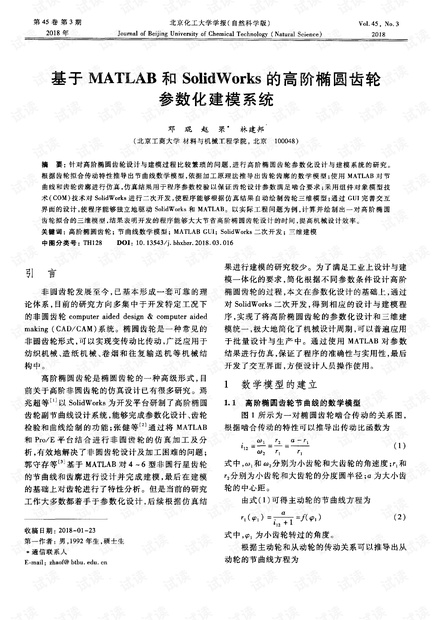

高阶椭圆齿轮参数化设计系统:MATLAB与SolidWorks结合

5星 · 超过95%的资源 需积分: 0 14 下载量 56 浏览量 更新于2023-03-16 3 收藏 826KB PDF 举报
"基于MATLAB和SolidWorks的高阶椭圆齿轮参数化建模系统" 在机械设计领域,高阶椭圆齿轮因其独特的传动特性,如可变传动比,被广泛应用在各种机械设备中,如纺织机械、造纸机械等。然而,传统设计方法使得高阶椭圆齿轮的设计和建模过程变得复杂且耗时。为了克服这一问题,邓琨、赵罘林和林建邦提出了一个基于MATLAB和SolidWorks的高阶椭圆齿轮参数化建模系统。 该系统首先通过理论分析,根据齿轮的拟合传动特性推导出节曲线的数学模型。节曲线是两个齿轮啮合时接触点的轨迹,其形状决定了齿轮的传动特性。接着,利用加工原理法建立齿轮齿廓的数学模型,这是齿轮形状的直接描述,对于确保齿轮的正确啮合至关重要。 在模型建立完成后,利用MATLAB强大的数值计算和图形可视化功能,对节曲线和齿轮齿廓进行仿真。通过仿真结果验证程序设计的参数,确保其符合齿轮啮合的要求。这一环节对于保证齿轮设计的精度和避免设计错误具有重要意义。 系统的核心在于采用组件对象模型(Component Object Model, COM)技术对SolidWorks进行二次开发。COM技术允许不同应用程序间的数据交换和功能调用,使得该系统能够根据MATLAB的仿真结果自动生成高阶椭圆齿轮的三维模型。通过这种方式,设计者无需手动绘制复杂的齿轮形状,显著提高了建模效率。 此外,系统还引入了图形用户界面(GUI)设计,提供了一个友好的交互界面,使得用户能够方便地输入设计参数,同时程序能够独立驱动SolidWorks和MATLAB,实现参数化设计与三维建模的一体化流程。 以实际工程问题为例,研究人员通过该系统成功计算并绘制了一对高阶椭圆齿轮的拟合三维模型,验证了系统的有效性和实用性。结果显示,此程序极大地节省了设计时间,提升了机械设计的效率。 关键词:高阶椭圆齿轮、节曲线数学模型、MATLAB GUI、SolidWorks二次开发、三维建模。 这个系统的研究不仅填补了高阶椭圆齿轮设计自动化方面的空白,也为非圆齿轮CAD/CAM系统的发展提供了新的思路和技术支持。未来可能的应用扩展包括对更多种类非圆齿轮的设计支持,以及与其他软件的集成,以构建更全面的机械设计平台。
