我整理的OrCAD图文教程

OrCAD 图文教程：打印原理图

工程那个管理窗口中选中页面

右键->Schematic Page Properties



弹出 Schematic Page Properties 对话框，选 Grid reference 标签。如图

在这里选择下面的输出方式：

<!--[if !supportLists]-->1. <!--[endif]-->边框是否打印

<!--[if !supportLists]-->2. <!--[endif]-->Title block 是否打印

Scale 中选 scale to paper size 即可。如图。



2. OrCAD 图文教程：生成元件清单

生成元件清单

选中.dsn 文件

菜单 report->bill of material->standard

弹出对话框

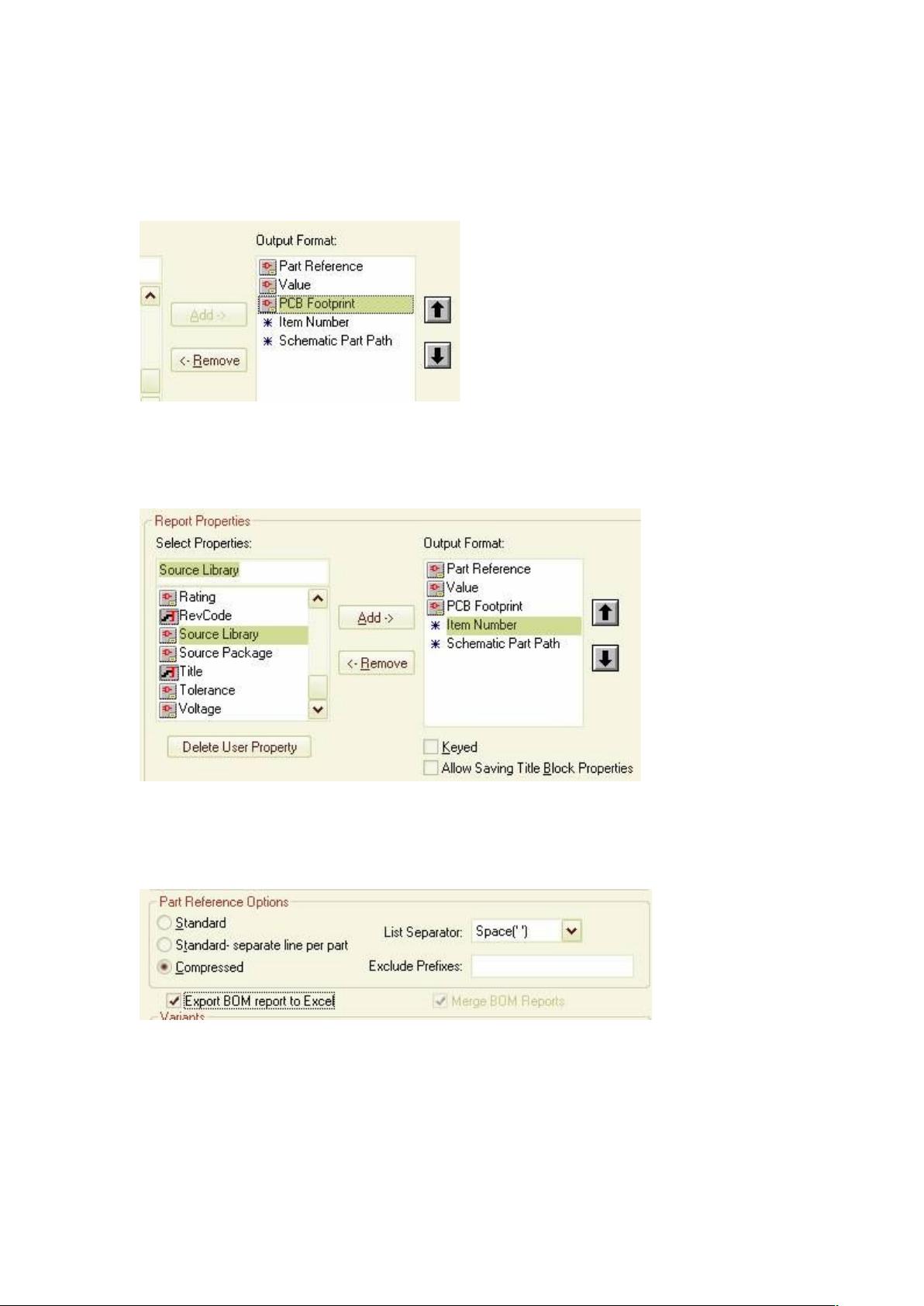

在 output format 中选中某一个选项，可用右边的上下箭头进行上下移动，调

整顺序，也可以用左边的 Remove，移除该选项，最后输出的报告栏目及顺序

与 output format 中一致。

添加输出选项，选中左边 Select Properties 中想要输出的选项，单击 Add 添
