Multisim数字时钟设计与仿真：电路解析与功能实现

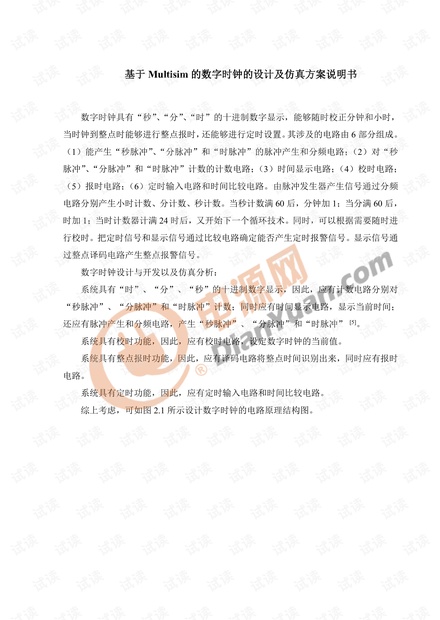

"该资源是一份关于基于Multisim的数字时钟设计与仿真的PDF文档，涵盖了数字时钟的基本功能和电路构成。" 在数字时钟的设计与仿真中，Multisim是一款强大的电子电路仿真软件，常用于教学和工程实践。这份PDF详细介绍了如何利用Multisim构建一个具备多种功能的数字时钟。数字时钟的核心组成部分包括以下六个关键电路： 1. 脉冲产生和分频电路：这是数字时钟的基础，负责生成精确的“秒脉冲”、“分脉冲”和“时脉冲”。通常，这可以通过振荡器和分频器来实现，如石英晶体振荡器和计数器。分频器将较高频率的脉冲分成较低频率的脉冲，以对应于时钟的秒、分、时单位。 2. 计数电路：这些电路负责接收脉冲并累加计数，以跟踪时间的流逝。例如，秒计数器在接收到一个秒脉冲后增加，每满60就传递一个脉冲给分计数器，分计数器满60后再传递给时计数器。时计数器通常会在达到24时复位，以保持24小时制的循环。 3. 时间显示电路：这部分电路将内部的计数值转换为可视的数字显示，可以是LED或LCD显示器，展示当前的“时”、“分”、“秒”。 4. 校时电路：允许用户调整时钟的时间，通常通过一个输入接口，比如按键或旋钮，来改变计数器的值。 5. 报时电路：在整点时，通过音频信号（如蜂鸣器）提醒用户。这通常通过一个译码电路来识别是否到达整点，并触发报时信号。 6. 定时输入电路和时间比较电路：这部分电路允许预设一个定时时间，当当前时间与预设时间匹配时，产生报警信号。这涉及到一个定时输入接口和一个比较器，用于比较设定的定时时间和实际时间。 在Multisim中，设计师可以搭建虚拟电路，模拟这些功能的运行，验证时钟设计的正确性。通过仿真，可以观察电路响应，找出可能存在的问题，并进行优化，从而在实际制作前减少错误和成本。 设计过程包括电路原理图的绘制，元件的选择和配置，以及仿真设置。仿真结果可以帮助分析电路性能，例如脉冲的准确性，计数的稳定性，以及显示和报时功能的正确性。通过Multisim，设计者可以在虚拟环境中进行反复调试，直到满足设计需求。 这份基于Multisim的数字时钟设计与仿真PDF提供了一个完整的数字时钟系统设计指南，涵盖了从基本时钟机制到高级功能实现的所有方面，是学习数字电路和仿真技术的宝贵参考资料。
