1. 555 定时器电路
时间：2008-07-31 06:18:22 来源： 作者： 点击：331
http://www.studydz.com/article/dianzhijichu/shuzhidianlu/2008-07-31/2429.html
555 定时器是一种多用途的中规模集成电路器件，在外围配以少量阻容元件就可以构成施密特
触发器、单稳态触发器和多谐振荡器等电路，在脉冲产生和变换等技术领域有着广泛的应用。
一、555 定时器的电路组成

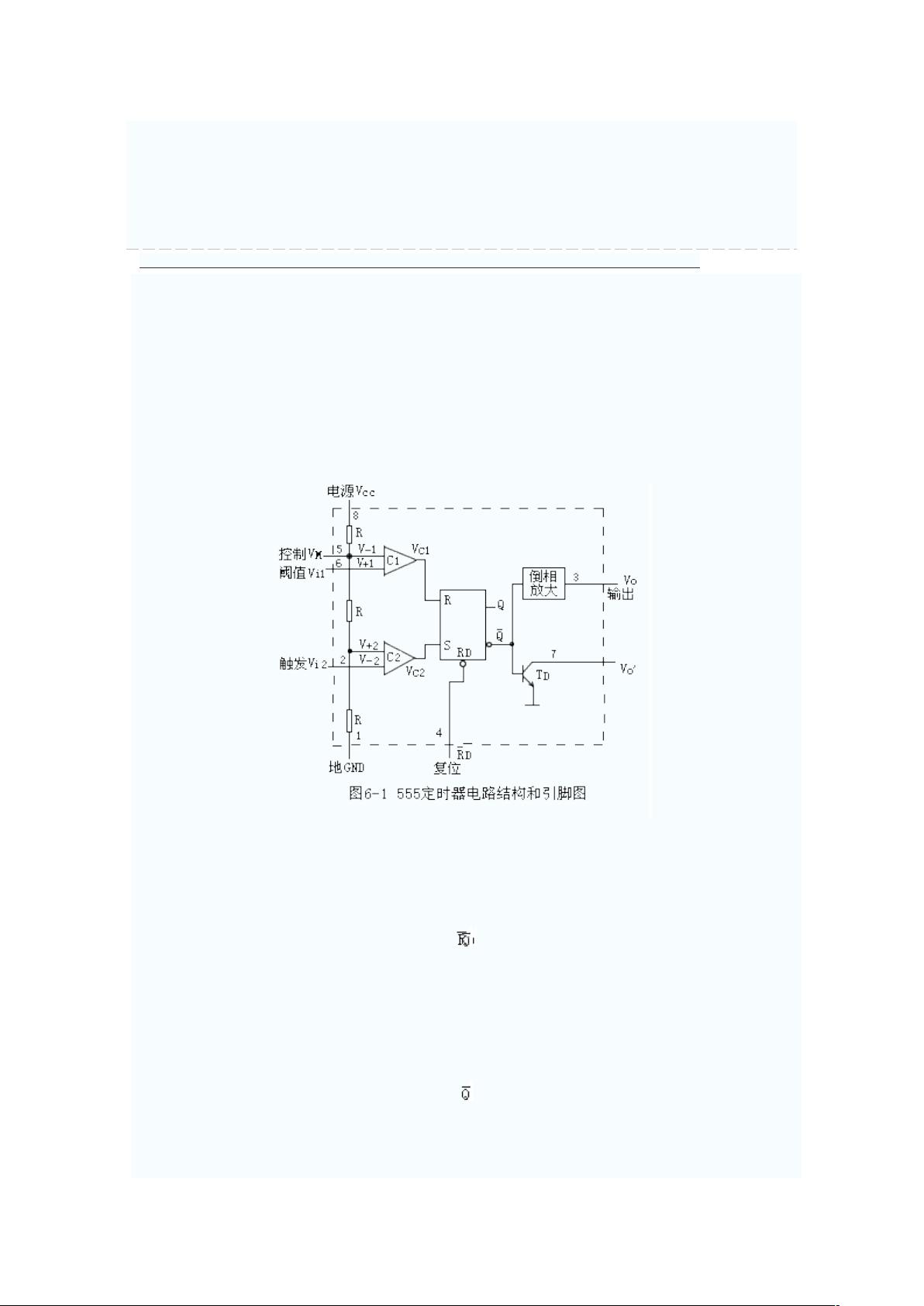

555 定时器是一种模拟电路和数字电路相结合的器件，内部电路结构如图 6-1 所示：
555 定 时 器 由 三 部
分组成：
1 电阻分压器
和电压比较器：
由三个等值电阻
R 和两个集成运
放 比 较 器
C1 、 C2 构 成 。
电源电压 Vcc 经
分 压 取 得
V+2 、 V-1 作 为
比较器的输入参
考电压，在无外加控制电压 Vm 时，V+2=1/3Vcc、V-1=2/3Vcc；外加控制电压 Vm 可改变
参考电压值。比较器分别对阀值输入 Vi1 与 V-1、触发输入 Vi2 与 V+2 进行比较，它们的结果
决定比较器输出 Vc1、Vc2 的电位高低。注意：不接外加控制时，控制端（5 脚）不可悬空，
需通过电容接地，以旁路高频干扰。
2 基本 RS 触发器：由比较器输出电位 Vc1、Vc2 控制其状态。（4 脚）为触发器复位
端当=0 时，触发器反相输出端=1，定时器输出 Vo=0,同时，使 TD 导通。
3 输出缓冲器和开关管：由反相放大器和集电极开路的三极管 TD 构成。反相放大器用以提高
负载能力，起到隔离作用。
二、555 定时器的逻辑功能
555 定 时 器 的 逻 辑 功 能 取 决 于 比 较 器 C1、 C2 的工作状态。 在无外加控制电压
Vm 的情况下:
当 Vi1>V-1、Vi2>V+2 时，比较器输出 Vc1=1、VC2=0,触发器置 0，=1，Vo=0,TD 导
通。将 Vo=0,Vo’对地导通的状态称定时器的 0 态。 当 Vi1<V-1、Vi2<V+2 时，比较器输出
