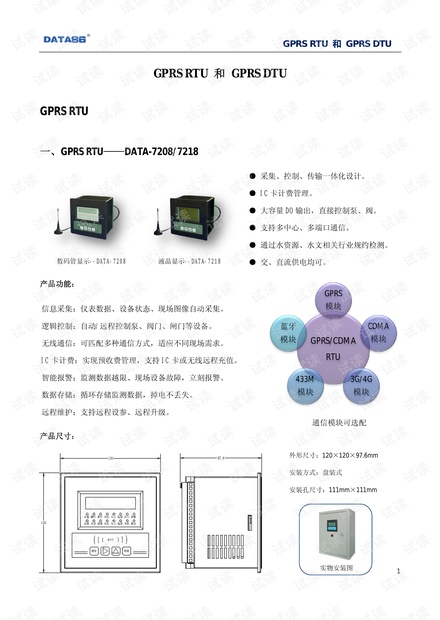

GPRS RTU 和 GPRS DTU
1
GPRS RTU
和
GPRS DTU
GPRS RTU
一、
GPRS RTU
——
DATA-7208/7218
产品功能:
产品尺寸:
信息采集:仪表数据、设备状态、现场图像自动采集。
逻辑控制:自动/远程控制泵、阀门、闸门等设备。
无线通信:可匹配多种通信方式,适应不同现场需求。
IC 卡计费:实现预收费管理,支持 IC 卡或无线远程充值。
智能报警:监测数据越限、现场设备故障,立刻报警。
数据存储:循环存储监测数据,掉电不丢失。
远程维护:支持远程设参、远程升级。
通信模块可选配
GPRS/CDMA
RTU
GPRS
模块
CDMA
模块
3G/4G
模块
433M
模块
蓝牙
模块
● 采集、控制、传输一体化设计。
● IC 卡计费管理。
● 大容量 DO 输出,直接控制泵、阀。
● 支持多中心、多端口通信。
● 通过水资源、水文相关行业规约检测。
● 交、直流供电均可。
数码管显示--DATA-7208 液晶显示--DATA-7218
外形尺寸:120×120×97.6mm
安装方式:盘装式
安装孔尺寸:111mm×111mm
实物安装图

GPRS RTU 和 GPRS DTU
2
电气连接:
技术参数:
产品型号 DATA-7208 DATA-7218
显示方式
数码管 液晶
IC 卡读写
非接触式 IC 卡读写(读写距离<5cm)
串口
2 路采集串口(RS232、RS485 可选)、1 路 RS232 调试串口(DB9)
AI
6 路(4-20mA/0-5V、精度 0.5%)
DI/PI
6 路 DI(无源接点)、3 路 PI(无源接点)
DO
1 路 16A/AC 250V 继电器触点输出、4 路 5A/AC 250V 继电器触点输出
无线通信方式
GPRS、CDMA、3G/4G、433MHz、蓝牙等可选
设参方式
串口设参、远程设参、蓝牙设参(可选)
远程传输协议
TCP、UDP
工作制式
自报式、应答式、混合式
静态值守电流
<1mA/DC 12V
工作电流
≤10mA/DC 12V
CPU
32 位处理器、运行频率 100MHz
存储容量
4M、8M、16M、32M(可选)
串口波特率
1200、2400、4800、9600、19200、38400、57600(Bit/S)可选
MTBF
≥25000h
供电电源
DC 10-30V 或 AC 10-24V,建议 DC 12V、DC 24V、AC 18V。
工作环境
温度:
-40
~
+85
℃;湿度:≤95%

GPRS RTU 和 GPRS DTU
3
二、
GPRS RTU
(低功耗)——
DATA-6301/6311
产品功能:
产品尺寸:
无显示--DATA-6301 液晶显示--DATA-6311
● 采集、控制、传输一体化设计。
● 支持人工置数和本地历史数据导出。
● 支持主、备通信信道自动切换。
● 支持多中心、多端口通信。
● 通过水资源、水文相关行业规约检测。
● 低功耗设计,尤其适合太阳能供电的监测现场。
信息采集:仪表数据、设备状态、现场图像自动采集。
逻辑控制:自动/远程控制泵、阀门、闸门等设备。
无线通信:可匹配多种通信方式,适应不同现场需求。
智能报警:监测数据越限、现场设备故障,立刻报警。
数据存储:循环存储监测数据,掉电不丢失。
定时供电:定时对外供电,为仪表、变送器提供工作电源。
远程维护:支持远程设参、远程升级。
实物安装图
外形尺寸:145.4×100.4×65.1mm
安装方式:导轨式
导轨规格:标准 DIN-35mm

GPRS RTU 和 GPRS DTU
4
电气连接:
技术参数:
产品型号 DATA-6301 DATA-6311
显示
无 液晶
串口
2路采集串口(RS485、RS232 可选)、1 路 RS232 调试串口(DB9)
AI
4路(4-20mA/0-5V、精度 0.5%)
DI/PI
4路DI(无源接点)、6 路 PI(无源接点)
DO
3路(集电极输出)
无线通信方式
GPRS、CDMA、北斗卫星、3G/4G、433MHz、蓝牙等可选
设参方式
串口设参、远程设参、蓝牙设参(可选)
远程传输协议
TCP、UDP
工作制式
自报式、应答式、混合式
静态值守电流
<1mA/12V
工作电流
≤10mA/12V
CPU
32 位处理器、运行频率 100MHz
存储容量
4M、8M、16M、32M(可选)
串口波特率
1200、2400、4800、9600、19200、38400、57600(Bit/S)可选
对外供电
同输入电压
MTBF
≥25000h
供电电源
DC 10-30V
工作环境
温度:
-40
~
+85
℃;湿度:≤95%
